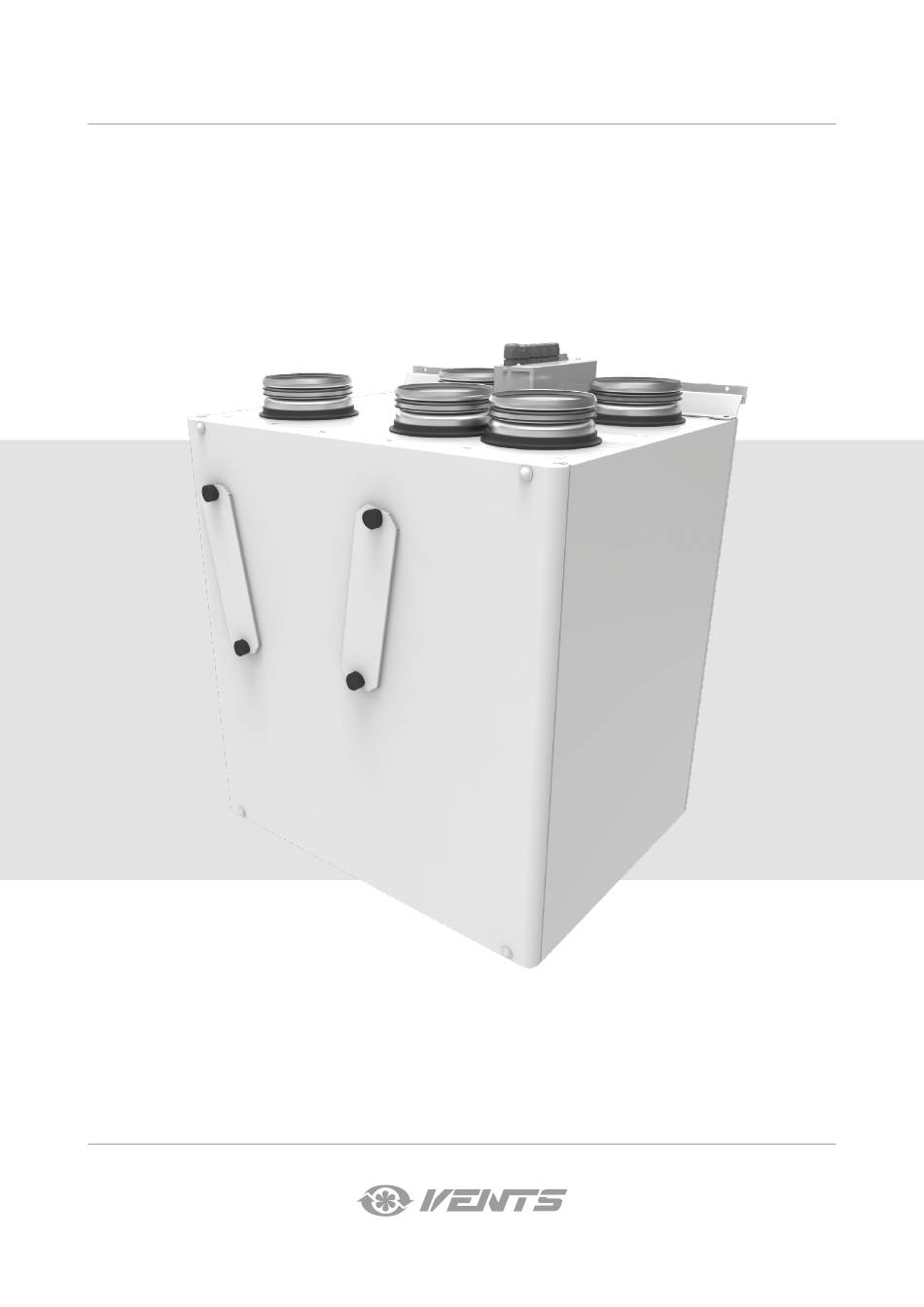

- Seite 1 BETRIEBSANLEITUNG VUTR 280 V EC VUTR 280 VE EC Lüftungsanlage mit Wärmerückgewinnung...
-
Seite 2: Inhaltsverzeichnis
VUTR 280 V (E) EC INHALT Sicherheitsvorschriften ................................2 Verwendungszweck ..................................4 Lieferumfang ....................................4 Bezeichnungsschlüssel ................................4 Technische Daten ..................................5 Bauart und Funktionsweise ..............................7 Montage und Betriebsvorbereitung ..........................8 Netzanschluss ....................................11 Wartungshinweise ..................................14 Transportvorschriften ................................. 16 Herstellergarantie .................................. - Seite 3 • Unbefugte Veränderungen des Netzkabels sind nicht gestattet. • Das Netzkabel ist von Heizvorrichtungen • Das Netzkabel nicht verbiegen. oder anderen Wärmequellen fernzuhalten. • Das Netzkabel nicht beschädigen. Keine Gegenstände auf dem Netzkabel ablegen. • Das Gerät nicht außerhalb der angegebenen Temperaturbereiche •...
-
Seite 4: Verwendungszweck
VUTR 280 V (E) EC VERWENDUNGSZWECK Dank der Wärmerückgewinnung und ihrer energiesparenden Eigenschaften ist die Lüftungsanlage eines der entscheidenden Elemente für den energieeffizienten, modernen Hausbau. Die Lüftungsanlage ist für den kontrollierten Luftwechsel in Einfamilienhäusern, Büros, Hotels, Cafés, Konferenzsälen und anderen Wohn- und Gewerberäumen bestimmt. -
Seite 5: Technische Daten
Die Bauweise des Geräts wird ständig weiterentwickelt und optimiert, weshalb einige Modelle von der Beschreibung in dieser Betriebsanleitung abweichen können. TECHNISCHE DATEN Parameter VUTR 280 V EC VUTR 280 VE EC Versorgungsspannung, V/50 (60) Hz 1~ 230 Max. Leistungsaufnahme der Anlage exkl. Elektro-Heizregister, W Max. - Seite 6 VUTR 280 V (E) EC AUßENABMESSUNGEN DER ANLAGEN, MM Ø D Modell VUTR 280 V (E) EC 754 630 * Die Anlage ist mit höhenverstellbaren Füßen zum Ausgleich von Bodenunebenheiten ausgestattet. www.ventilation-system.com...
-
Seite 7: Bauart Und Funktionsweise
BAUART UND FUNKTIONSWEISE Funktionsweise der Lüftungsanlage: die warme, verbrauchte Abluft gelangt aus dem Raum in die Lüftungsanlage und wird dort gereinigt. Die Luft strömt durch den Rotationswärmetauscher und wird durch den Abluftventilator über das Fortluftrohr ins Freie geführt. Die kalte, frische Außenluft wird im Zuluftfilter gereinigt. Dann strömt die Luft durch den Rotationswärmetauscher und durch das Elektro- Heizregister (für die Anlagen VUTR 280 VE EC ), wo die Luft auf Sollwert-Temperatur erwärmt wird. -
Seite 8: Montage Und Betriebsvorbereitung
VUTR 280 V (E) EC MONTAGE UND BETRIEBSVORBEREITUNG LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER MONTAGE DES GERÄTS AUFMERKSAM DURCH! MONTAGEARBEITEN AN DER LÜFTUNGSANLAGE DÜRFEN NUR VON AUSGEBILDETEM UND EINGEWIESENEM FACHPERSONAL UND UNTER VERWENDUNG DER ERFORDERLICHEN WERKZEUGE UND MATERIALIEN VORGENOMMEN WERDEN! DIE LÜFTUNGSANLAGE MUSS SO ANGEBRACHT WERDEN, DASS EIN AUSREICHENDER ZUGANG ZUR LÜFTUNGSANLAGE FÜR WARTUNGS- UND REPARATURARBEITEN GEWÄHRLEISTET IST. - Seite 9 Den Montagehalter an der Wand mit Hilfe der Dübel mit Schrauben befestigen (nicht im Lieferumfang enthalten). Bei der Anbringung der Montagehalter das Wandmaterial und das Gewicht der Lüftungsanlage berücksichtigen. Die Anlage auf den Montagehaltern befestigen. Hängen Sie die Lüftungsanlage vorsichtig auf. BODENMONTAGE DER LÜFTUNGSANLAGE Stellen Sie die Anlage auf eine ebene, stabile Oberfläche mit ausreichender Tragkraft, die dem Gewicht der Anlage und den Sicherheitsanforderungen entspricht.
- Seite 10 VUTR 280 V (E) EC MONTAGE DES FEUCHTIGKEITSSENSORS Der Feuchtigkeitssensor HV2 ist nicht im Lieferumfang enthalten und als Sonderzubehörteil verfügbar. Um den Feuchtigkeitssensor zu montieren, entfernen Sie die Abdeckung und nehmen Sie den Abluftfilter aus der Lüftungsanlage. Setzen Sie den Feuchtigkeitssensor in der Montagehalterung an der Innenseite der Anlage ein. Verwenden Sie das Stromkabel mit Stecker (befindet sich innerhalb der Anlage), um den Sensor an die Anlage anzuschließen.
-
Seite 11: Netzanschluss
NETZANSCHLUSS VOR ALLEN ARBEITEN MIT DEM GERÄT IST DAS STROMNETZ ABZUSCHALTEN. ELEKTRISCHE ANSCHLÜSSE DÜRFEN NUR VON EINER AUTORISIERTEN FACHKRAFT DURCHGEFÜHRT WERDEN! DIE ELEKTRISCHEN ECKDATEN DES GERÄTS SIND AUF DEM HERSTELLER-ETIKETT ANGEFÜHRT. JEGLICHE INTERNE MODIFIKATION DER ANSCHLÜSSE SIND UNTERSAGT UND FÜHREN ZU GARANTIEVERLUST. •... - Seite 12 VUTR 280 V (E) EC ANSCHLUSSSCHEMA FÜR DEN ANSCHLUSS EXTERNER STEUERGERÄTE AN DIE LÜFTUNGSANLAGEN VUTR 280 V(Е) EC A17/A18 GND~ ~24V 0-10V ~24V SM1* P1** th-Tune PK1* Küchenhaube SM2* – STROMSCHLAGGEFAHR! Bezeichnung Name Model Wire*** SM1* Elektrischer Stellantrieb der Abluft- oder Zuluftklappe LF230 2 x 0.75 mm SM2*...
- Seite 13 VUTR 280 V(Е) EC A21 ANSCHLUSSSCHEMA FÜR DEN ANSCHLUSS EXTERNER STEUERGERÄTE AN DIE LÜFTUNGSANLAGEN NO C 0-10V +24V +24V 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 +24V GND 0-10V +24V KH1.2* PK1* Boost*...
-
Seite 14: Wartungshinweise
VUTR 280 V (E) EC WARTUNGSHINWEISE VOR DER WARTUNG IST DAS GERÄT VON DER STROMVERSORGUNG ZU TRENNEN! Die Wartungsarbeiten 3–4-mal pro Jahr durchführen. Die Wartung der Lüftungsanlage umfasst regelmäßige Reinigung der Geräteoberfläche und Filterersatz oder -reinigung. 1. Filterpflege Verschmutzte Filter erhöhen den Luftwiderstand und vermindern den Zuluftvolumenstrom. Reinigen Sie die Filter nach Bedarf, aber mindestens 3–4-mal im Jahr. - Seite 15 3. Ventilatorpflege (1-mal pro Jahr) Auch bei regelmäßiger Filter- und Wärmetauscherwartung kann sich etwas Staub auf den Ventilatoren ablagern und somit die Ventilatorleistung und den Zuluftvolumenstrom vermindern. Reinigen Sie die Ventilatoren mit einem weichen Tuch oder Pinsel. Reinigung mit Wasser, Schleifmitteln, scharfen Gegenständen oder Chemikalien usw. ist nicht gestattet, um das Laufrad nicht zu beschädigen. 4.
-
Seite 16: Transportvorschriften
VUTR 280 V (E) EC TRANSPORTVORSCHRIFTEN • Das Gerät in der Originalverpackung in einem belüfteten Raum bei einer Temperatur von +5 ˚С bis +40 ˚С und einer relativen Luftfeuchtigkeit bis maximal 70 % lagern. • Dämpfe und Fremdstoffe in der Luft, die Korrosion verursachen und Anschluss-Abdichtungen beschädigen können, sind nicht zulässig. -
Seite 17: Herstellergarantie
HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. Dieses Zertifikat ist nach Prüfung des Produktes auf das Obengenannte ausgestellt. - Seite 18 VUTR 280 V (E) EC www.ventilation-system.com...
-
Seite 19: Abnahmeprotokoll
ABNAHMEPROTOKOLL Typ des Geräts Lüftungsanlage mit Wärmerückgewinnung Modell VUTR 280 V __ EC A___ Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät VUTR 280 V __ EC A___ ist montiert und an das Stromnetz gemäß... - Seite 20 V140-2DE-02...
