M4M 2X NETZANALYSEGERÄT BENUTZERHANDBUCH
7.4 Alarme
Das M4M 2X unterstützt konfigurierbare Alarme. Wenn bestimmte Bedingungen erfüllt sind, werden
Alarme ein- oder ausgeschaltet. Die Auslösung von Alarmen wird als Benachrichtigung visualisiert oder
mit Eingängen/Ausgängen verknüpft. Für M4Ms stehen zwei Arten von Alarmen zur Verfügung: einfache
und komplexe Alarme. Die Anleitung für komplexe Alarme finden Sie im nächsten Kapitel.

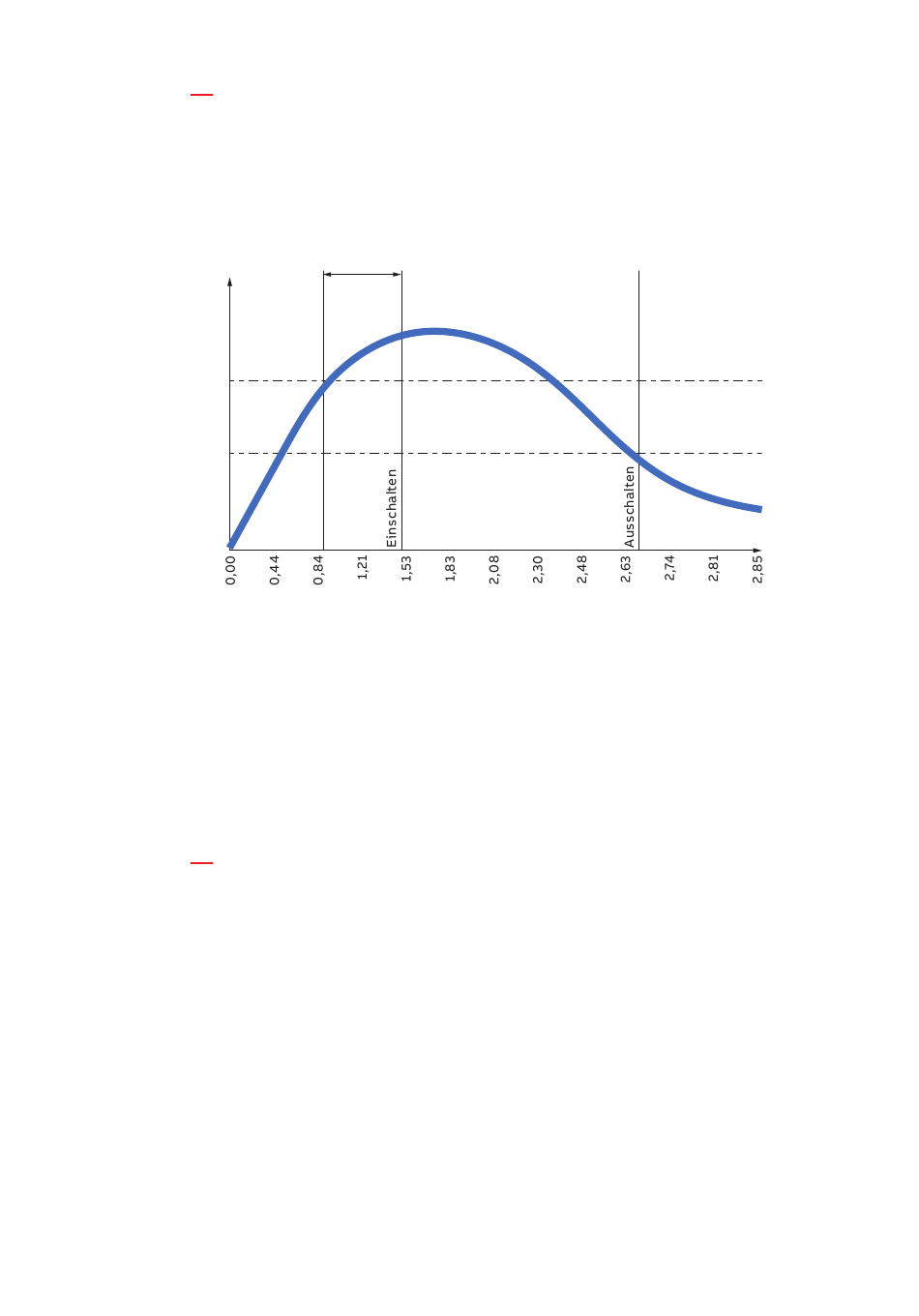

Max. 25 einfache Alarme können im Gerät konfiguriert werden. Die folgende Grafik verdeutlicht die
Funktionsweise der Alarmfunktionen in Bezug auf Schwellwert, Verzögerung und Hysterese.
300
250
200
150
100
50
0
Zum Einstellen eines Alarms müssen der dem Alarm zugeordnete Parameter, der Alarmtyp (Überschreiten
des Schwellwerts oder Unterschreiten des Schwellwerts), der Schwellwert für den Parameter, die
Einschaltverzögerung und die Hysterese für die Abschaltschwelle festgelegt werden.
Einschalten des Alarms: Sobald der gemessene Wert den Schwellwert für eine Zeit überschreitet,
die größer ist als die festgelegte Verzögerung, wird der Timer gesetzt und beginnt, die Verzögerung
herunterzuzählen. Wenn der Countdown beendet ist und der Wert den Schwellwert nicht wieder
unterschritten hat, wird der Alarm aktiviert. Zu diesem Zeitpunkt wird, je nach Konfiguration, die
Alarmauslösung im Meldungsprotokoll (Abschnitt Alarm) registriert und/oder der Alarmausgang auf
„High" gesetzt.
Ausschalten des Alarms: Der Alarmzustand wird beibehalten, bis der Wert die Ausschaltschwelle
überschreitet, die der Differenz zwischen der Schwelle und der Schwellenhysterese entspricht. Das
Überschreiten der Ausschaltschwelle führt zum Ausschalten des Alarms, d. h. der digitale Ausgang wird
ausgeschaltet und/oder in den Benachrichtigungen eingetragen.
7.5 Komplexe Alarme
In der Version M4M 2X (M4M 2X RTU/TCP RTS, PQ1+R, PQ2+R) ist es möglich, bis zu 4 komplexe Alarme
zu konfigurieren, die es erlauben, einfache Alarme durch spezifische Logiken zu einer einzigen Einheit zu
kombinieren.
Es kann eine Alarmlogik erstellt werden, die die Aktivierung des Alarms nur dann erlaubt, wenn bestimmte
Bedingungen eintreten. Jeder komplexe Alarm kann mit bis zu 4 einfachen Alarmen verknüpft werden, die
mit dem logischen Operator OR / AND ausgewählt werden. Wenn OR gewählt wird, wird der Alarm jedes
Mal ausgelöst, wenn eine der Bedingungen der Gleichung positiv wird. Wenn AND gewählt wird, wird der
Alarm jedes Mal ausgelöst, wenn alle Bedingungen der Gleichung positiv werden.
Eine komplexe Alarmauslösung kann in den Benachrichtigungen registriert werden und/oder der
Alarmausgang wird auf „High" gesetzt. Sobald die logische Gleichung wieder negativ wird, wird der
komplexe Alarm ausgeschaltet, der digitale Ausgang wird ausgeschaltet und/oder er wird in den
Benachrichtigungen registriert.
Verzögerung
Schwellwert
Ausschalten Schwellwert
