MULTI 2

Montage - 230 V Netzversion

1
a
b
c
!
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
8
2
a
b
c
4

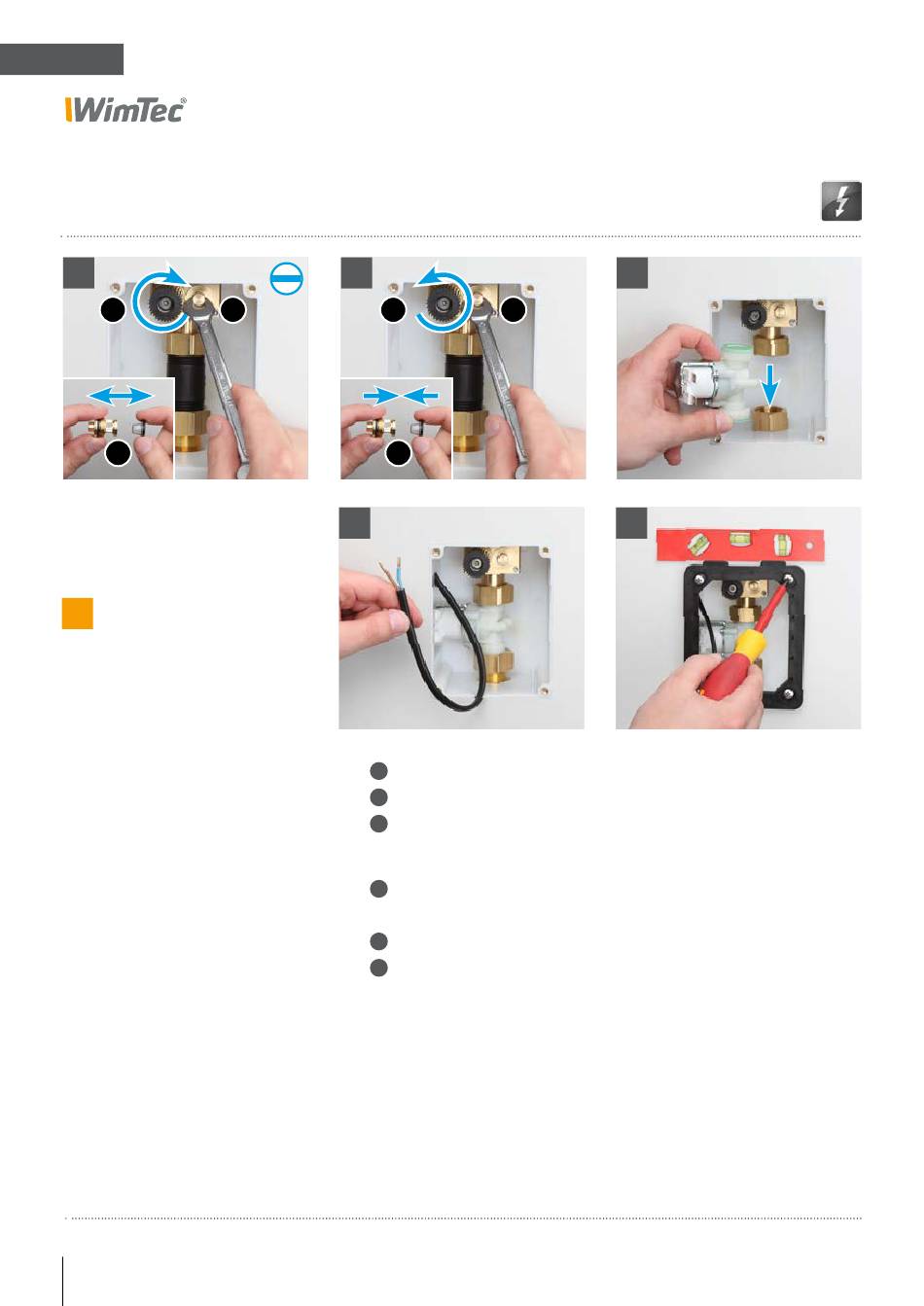

1. Vorabsperrung schließen.
a
b Schmutzsieb-Abdeckung öffnen.
c Schmutzsieb entfernen, Schmutzsieb-Abdeckung
wieder einsetzen.
2. a Vorabsperrung öffnen und Leitung durchspülen,
danach Vorabsperrung wieder schließen.
b Schmutzsieb-Abdeckung öffnen.
Schmutzsieb und Schmutzsieb-Abdeckung
c
wieder einsetzen.
3. Magnetventil mit Dichtungen einsetzen.
Flussrichtung beachten!
4. Kabel (3 x 0,75 mm
versorgung (230 V) in das Rohbauset einziehen.
5. Montagerahmen ausrichten und festschrauben.
3
5
2 - 1,5 mm 2 ) für die Spannungs-
