MULTI 2
Montage - 9 V Batterieversion
7
10

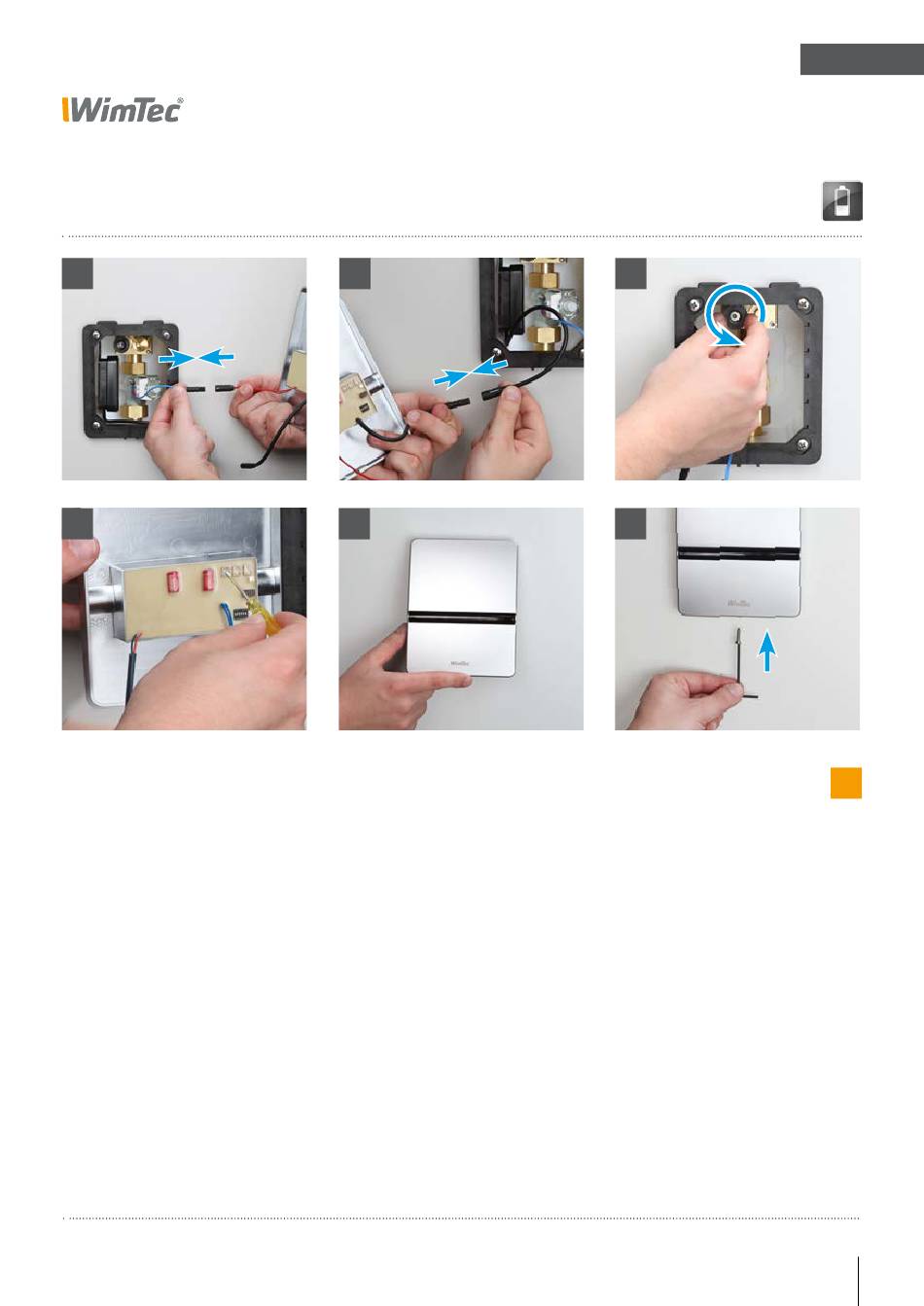

7. Magnetventil mit Elektronikmodul verbinden.
8. Batteriemodul mit Elektronikmodul verbinden
(Sicherheitsschließimpuls beim Magnetventil erfolgt).
9. Vorabsperrung öffnen.
10. Falls erforderlich Einstellungen am Elektronikmodul
ändern (siehe Seite 7).
11. Frontplatte aufsetzen - Funktionsprüfung durchführen. Für
den korrekten Sitz der Frontplatte auf Schrägstellung des
Magnetventils achten (siehe Seite 10).
12. Mit Schraube von unten sichern.
8
11
9
12
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
DE
!
