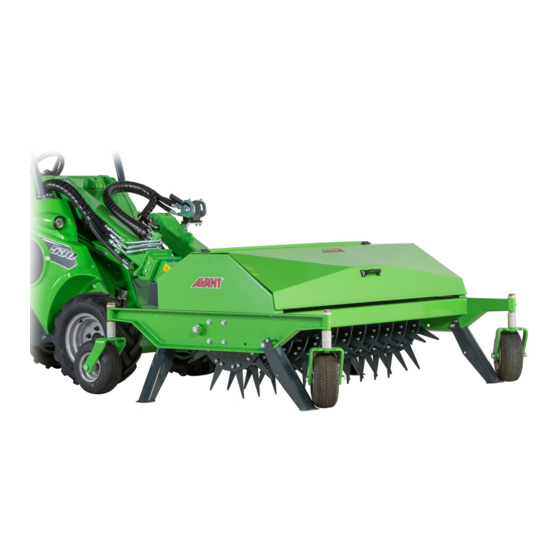

- Seite 1 Deutsch Rasenbelüfter 2021 1 Bedienungsanleitung für Anbaugeräte Rasenbelüfter Produktnummer A424201 Hersteller: Ylötie 1 33470YLÖJÄRVI FINLAND Tel. +358 3 347 8800 e-mail: sales@avanttecno.com Fax +358 3 348 5511 www.avanttecno.com A431964 2021 1 DE 2018-...
- Seite 2 Rasenbelüfter 2021 1...
-
Seite 3: Inhaltsverzeichnis
Rasenbelüfter 2021 1 INHALTSVERZEICHNIS 1. VORWORT ............................4 In diesem Handbuch verwendete Warnsymbole ........................ 5 2. VERWENDUNGSZWECK........................6 3. SICHERHEITSANWEISUNG FÜR DIE BENUTZUNG DES ANBAUGERÄTES ......7 Persönliche Schutzausrüstung ..........................8 Sicheres Stoppverfahren ............................9 4. TECHNISCHE DATEN ........................10 Sicherheitsetiketten und Hauptkomponenten des Anbaugeräts .............. -
Seite 4: Vorwort
4 (22) 1. Vorwort Avant Tecno Oy möchte Ihnen für den Kauf dieses Anbaugerätes für Ihren Avant-Lader danken. Es wurde auf Grundlage einer jahrelangen Erfahrung in der Produktentwicklung und -herstellung konzipiert und hergestellt. Indem Sie sich mit diesem Handbuch und den folgenden Anweisungen vertraut machen, gewährleisten Sie Ihre Sicherheit sowie einen zuverlässigen Betrieb und eine lange Lebensdauer des Geräts. -
Seite 5: In Diesem Handbuch Verwendete Warnsymbole
5 (22) In diesem Handbuch verwendete Warnsymbole Die folgenden Warnsymbole werden in diesem Handbuch verwendet. Sie weisen auf Faktoren hin, die berücksichtigt werden müssen, um das Risiko von Verletzungen oder Sachschäden zu minimieren: WARNUNGSICHERHEITSHINWEISSYMBOL Dieses Symbol bedeutet: „Warnung, Vorsicht! Es geht um Ihre Sicherheit!“... -
Seite 6: Verwendungszweck
6 (22) 2. Verwendungszweck Der AVANT-Rasenbelüfter ist ein Anbaugerät, das für die Verwendung mit den in Tabelle 1 angegebenen AVANT-Kompaktladern geeignet ist. Der Rasenbelüfter wurde konzipiert, um Löcher in den Boden zu schneiden. Das Anbaugerät ist bei einem verdichteten Boden zur Rasenpflege besonders nützlich. -
Seite 7: Sicherheitsanweisung Für Die Benutzung Des Anbaugerätes
7 (22) 3. Sicherheitsanweisung für die Benutzung des Anbaugerätes Bitte beachten, dass Sicherheit das Ergebnis mehrerer Faktoren ist. Die Kombination Lader-Anbaugerät verfügt über eine sehr hohe Leistung und unsachgemäße oder sorglose Nutzung oder Wartung kann zu schweren Körperverletzungen oder Sachschäden führen. Daher müssen sich Bediener vor der Inbetriebnahme mit der sachgemäßen Bedienung sowie mit den Benutzerhandbüchern des Laders und des Anbaugeräts vertraut machen. -
Seite 8: Persönliche Schutzausrüstung
8 (22) Vergewissern Sie sich, nur Anbaugeräte zu verwenden, die sich in gutem Zustand befinden. Prüfen Sie das Anbaugerät regelmäßig und sorgfältig. Modifizieren Sie das Anbaugerät nicht auf eine Weise, die seine Sicherheit beeinträchtigen könnte. Es ist verboten, Löcher in das Anbaugerät zu bohren sowie Befestigungshaken oder andere Gegenstände am Anbaugerät anzuschweißen. -
Seite 9: Sicheres Stoppverfahren
9 (22) 3.2 Sicheres Stoppverfahren Halten Sie das Anbaugerät sicher an, bevor Sie sich dem Anbaugerät nähern: Halten Sie das Anbaugerät stets gemäß dem sicheren Stoppverfahren an, bevor Sie den Fahrersitz verlassen. Das sichere Stoppverfahren vermeidet jedwede versehentliche Bewegung des Anbaugeräts. Beachten Sie, dass sich das Anbaugerät auch dann bewegen kann, wenn der Motor des Laders abgeschaltet ist. -
Seite 10: Technische Daten
10 (22) 4. Technische Daten Tabelle 2 – Rasenbelüfter – Spezifikationen Produktnummer A424201 Gesamtbreite: 2008 mm Arbeitsbreite: 1500 mm Länge: 2108 mm Höhe: 826 mm Gewicht: 680 kg Anzahl von Klingeneinheiten: 6 Stk. Anzahl von Klingen an jeder 20 Stk. (A427393) Klingeneinheit: Länge der Klingen:... - Seite 11 Teilen und lassen Sie die Ausrüstung nicht laufen. Bedienen Sie das Anbaugerät nur vom Fahrersitz aus. 3 A424837 Typenschild des Aufsatzes Tabelle 4 – Rasenbelüfter – Hauptkomponenten AVANT-Schnellkupplungsplatte und Niveauausgleich Belüftungsachse Schild Stützfuß Halterung für Zusatzgewichte Radsatz (4 Stk.)
-
Seite 12: Anbringen Eines Anbaugerätes
Nicht in dem Bereich zwischen Anbaugerät und Lader aufhalten. Das Anbaugerät nur auf ebenem Untergrund anbauen.. WARNUNG Niemals ein Anbaugerät bewegen oder anheben, das nicht verriegelt worden ist. Avant-Schnellkupplungssystem: Schritt 1: Heben Sie die Verriegelungsbolzen auf der Schnellkupplungsplatte des Laders an und fahren Sie sie rückwärts in die Verriegelungsöffnung ein, sodass sie in... - Seite 13 Risiko eines Umkippens, Risiken von Schäden am Anbaugerät infolge einer Überlastung sowie Risiken in Zusammenhang mit unkontrollierten Bewegungen des Anbaugeräts und dessen Komponenten. Wenn Ihr Lader nicht in Tabelle 1 auf Seite 6 aufgeführt ist, konsultieren Sie bitte Ihren Avant-Händler, bevor Sie dieses Anbaugerät verwenden.
-
Seite 14: Betrieb Des Anbaugeräts
14 (22) 6. Betrieb des Anbaugeräts Prüfen Sie ein weiteres Mal das Anbaugerät und den Arbeitsbereich, bevor Sie mit der Arbeit beginnen, und prüfen Sie, ob alle Hindernisse aus dem Arbeitsbereich entfernt wurden. Eine schnelle Prüfung des Geräts und des Arbeitsbereichs vor der Bedienung ist wichtig, um die Sicherheit und die beste Leistung des Geräts zu gewährleisten. -
Seite 15: Qualifikation Des Bedieners
15 (22) 6.1.1 Qualifikation des Bedieners Jeder, der das Anbaugerät verwenden möchte, muss den Bestimmungszweck des Anbaugeräts kennen. wissen, wie man den Lader unter unterschiedlichen Betriebsbedingungen auf sichere Weise bedient; die Anweisungen in dieser Betriebsanleitung hinsichtlich der Verwendung des Anbaugeräts lesen und ... -
Seite 16: Einstellen Der Gleitkupplung
16 (22) 6.2.1 Einstellen der Gleitkupplung Der Belüfter ist mit einem mechanischen Gleitsystem ausgestattet, das die effiziente Verwendung des Belüfters auf dem Rasen ermöglicht. Das Gleitsystem bezieht sich auf ein Gelenk, dass es dem Anbaugerät ermöglicht, den Konturen des Rasens zu folgen, ohne dabei den Hubarm des Laders zu bewegen. -
Seite 17: Einstellen Der Arbeitstiefe
17 (22) 6.3 Einstellen der Arbeitstiefe Die Arbeitstiefe kann eingestellt werden, indem die Stützräder des Belüfters eingestellt werden. Die Räder können über die Kunststoffmuffen auf den vertikalen Achsen der Räder eingestellt werden. Das Anbaugerät muss während der Einstellung der Höhe nicht vom Lader getrennt werden. So stellen Sie die Höhe ein: 1. -
Seite 18: Transportposition
18 (22) 6.5 Transportposition Halten Sie den Lader stabil. Transportieren Sie das Anbaugerät stets so niedrig und so dicht am Boden wie möglich. Halten Sie den Teleskophubarm während der Fahrt in eingefahrenem Zustand belassen. -
Seite 19: Wartung Und Service
19 (22) 7. Wartung und Service Das Anbauberät wurde konzipiert, um so wartungsfrei wie möglich zu sein. Die kontinuierlichen Wartungsarbeiten beinhalten eine regelmäßige Reinigung und Schmierung sowie die Überwachung des Zustandes des Anbaugeräts. Aufgrund der Quetschgefahr durch sich absenkende Maschinenteile müssen alle Wartungsarbeiten durchgeführt werden, wenn sich die sich bewegenden Teile vollständig abgesenkt haben und das Anbaugerät flach auf dem Boden steht. -
Seite 20: Wartung Der Messer
20 (22) 7.2.1 Wartung der Messer Der Zustand der Klingen und der Scheibeneinheiten muss mindestens alle paar Einsätze geprüft werden. Tauschen Sie defekte Komponenten aus. Beim Hantieren mit den Messern stets gute Schutzhandschuhe tragen. 7.3 Schmierung An den Schmierstellen sollte regelmäßig eine geringe Menge Schmiermittel aufgetragen werden. Das korrekte Schmierintervall hängt von den Betriebsbedingungen ab. -
Seite 21: Garantiebestimmungen
21 (22) 8. Garantiebestimmungen Avant Tecno Oy gewährt eine Garantie von einem Jahr (zwölf Monate) ab dem Kaufdatum des von ihm hergestellten Anbaugeräts. Die Garantie deckt folgende Reparaturkosten: Die Arbeitskosten sind gedeckt, wenn die Reparatur nicht im Werk durchgeführt wird.
