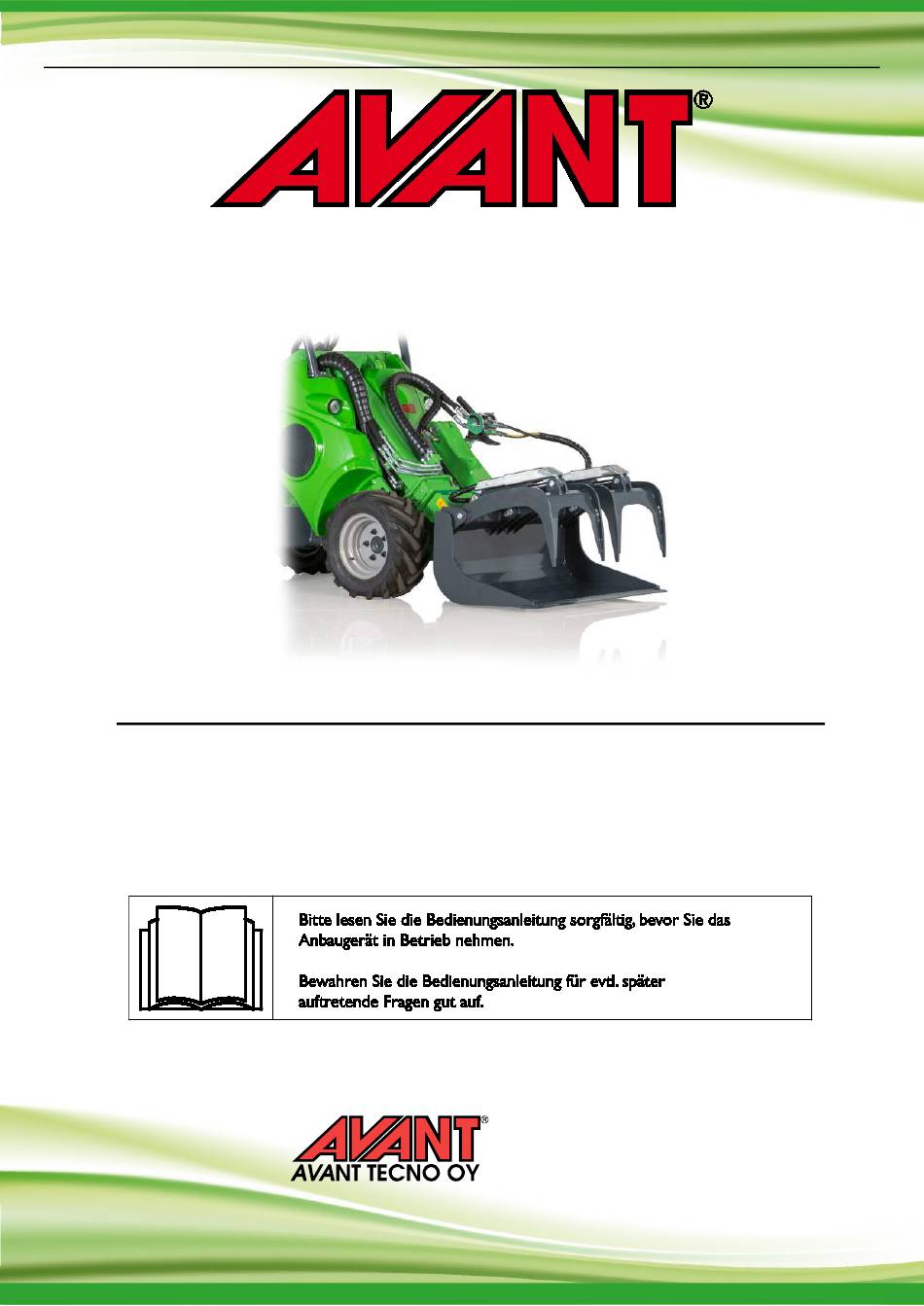

- Seite 1 Deutsch XL-Abbruchschaufel 2025 1 Bedienungsanleitung für Anbaugeräte XL-Abbruchschaufel Artikelnummer: 1450 mm A475400 1800 mm A466656 Hersteller: Ylötie 1 33470YLÖJÄRVI FINLAND Tel. +358 3 347 8800 e-mail: sales@avanttecno.com Fax +358 3 348 5511 A487770 2025 1 DE 2025- www.avanttecno.com...
- Seite 2 XL-Abbruchschaufel 2025 1...
-
Seite 3: Inhaltsverzeichnis
XL-Abbruchschaufel 2025 1 INHALTSVERZEICHNIS 1. VORWORT ............................4 In diesem Handbuch verwendete Warnsymbole ........................ 5 2. VERWENDUNGSZWECK........................6 3. SICHERHEITSANWEISUNG FÜR DIE BENUTZUNG DES ANBAUGERÄTES ......8 Persönliche Schutzausrüstung ..........................11 Sicheres Stoppverfahren ............................11 4. TECHNISCHE DATEN ........................12 Sicherheitsetiketten und Hauptkomponenten des Anbaugeräts .............. -
Seite 4: Vorwort
4 (32) 1. Vorwort Avant Tecno Oy möchte Ihnen für den Kauf dieses Anbaugerätes für Ihren Avant-Lader danken. Es wurde auf Grundlage einer jahrelangen Erfahrung in der Produktentwicklung und -herstellung konzipiert und hergestellt. Indem Sie sich mit diesem Handbuch und den folgenden Anweisungen vertraut machen, gewährleisten Sie Ihre Sicherheit sowie einen zuverlässigen Betrieb und eine lange Lebensdauer des Geräts. -
Seite 5: In Diesem Handbuch Verwendete Warnsymbole
5 (32) In diesem Handbuch verwendete Warnsymbole Die folgenden Warnsymbole werden in diesem Handbuch verwendet. Sie weisen auf Faktoren hin, die berücksichtigt werden müssen, um das Risiko von Verletzungen oder Sachschäden zu minimieren: WARNUNGSICHERHEITSHINWEISSYMBOL Dieses Symbol bedeutet: „Warnung, Vorsicht! Es geht um Ihre Sicherheit!“... -
Seite 6: Verwendungszweck
Avant-Händler. Machen Sie sich mit den Anweisungen im Handbuch hinsichtlich Service- und Wartungsarbeiten vertraut. Bitte kontaktieren Sie Ihren AVANT-Händler, wenn Sie weitere Fragen zum Betrieb oder zur Wartung des Geräts haben oder wenn Sie Ersatzteile oder Wartungsdienstleistungen benötigen. Tabelle 1 – XL-Abbruchschaufel – Kompatibilität mit Avant-Ladern... - Seite 7 Die Breite des Anbaugeräts sollte größer sein als die Gesamtbreite des Laders. Wird sie zusammen mit Modellen eingesetzt, die gekennzeichnet sind durch (•), kann die volle Leistung nicht erreicht werden. Zusätzliche Gegengewichte könnten auch erforderlich sein. Zur Kompatibilität die für einen Modell, das nicht auf der Tabelle angezeigt wird, bitte an Ihren Avant Händler wenden.
-
Seite 8: Sicherheitsanweisung Für Die Benutzung Des Anbaugerätes
8 (32) 3. Sicherheitsanweisung für die Benutzung des Anbaugerätes Sicherheit ist das Ergebnis mehrerer Faktoren. Die Kombination eines Laders und eines Anbaugeräts verfügt über eine sehr hohe Leistung und unsachgemäße oder sorglose Nutzung oder Wartung kann zu schweren Körperverletzungen oder Sachschäden führen. Aus diesem Grund muss jeder Bediener vor der Inbetriebnahme die Bedienungsanleitungen sowohl für den Lader als auch für das Anbaugerät lesen und verstehen. - Seite 9 9 (32) Quetschgefahr – Halten Sie sich niemals unter der Last, dem Hubarm des Laders oder dem Anbaugerät auf und verhindern Sie, dass andere dies tun. Die Stabilität des Laders kann sich beim Verlassen des Fahrersitzes ändern, was zum Umkippen der Maschine führen kann.
- Seite 10 10 (32) Lesen Sie auch die Sicherheitsanweisungen und die korrekte Bedienung des Laders im Bedienerhandbuch des Laders. WARNUNG Quetschgefahr – Der Aufenthalt unter dem Hubarm des Laders oder einem Anbaugerät kann zu schweren Verletzungen oder zum Tod führen. Begeben Sie sich GEFAHR niemals unter den Hubarm des Laders und verhindern Sie, dass sich andere Personen dem angehobenen Hubarm oder...
-
Seite 11: Persönliche Schutzausrüstung
11 (32) 3.1 Persönliche Schutzausrüstung Denken Sie daran, eine entsprechende persönliche Schutzausrüstung zu tragen: Der Geräuschpegel am Fahrersitz könnte in Abhängigkeit des Ladermodells und des Betriebszyklus bei über 85 dB(A) liegen. Eine längere Lärmexposition kann zu einer Beeinträchtigung des Gehörs führen. Tragen Sie einen Gehörschutz, während Sie mit dem Lader arbeiten. -
Seite 12: Technische Daten
12 (32) 4. Technische Daten Tabelle 2 – XL-Abbruchschaufel – Spezifikationen Produktnummer A475400 A466656 Arbeitsbreite: 1.450 mm 1.800 mm Gewicht: 405 kg 450 kg Höchstzulässige Last: 2000 kg 2000 kg Häufelvolumen: 480 l 595 l Streumenge: 360 l 440 l... - Seite 13 13 (32) Tabelle 3 – Positionen von Warnhinweisen und Aufklebern Aufkleber Warnmeldung 1 A46771 Missbrauchsgefahr – Lesen Sie vor der Verwendung die Anweisungen. 2 A46772 Quetschgefahr – Gehen Sie niemals unter einem angehobenen Anbaugerät hindurch; halten einen Sicherheitsabstand einem angehobenen Gerät ein. 3 A46803 Gefährdung durch...
-
Seite 14: Anbringen Eines Anbaugerätes
Nicht in dem Bereich zwischen Anbaugerät und Lader aufhalten. Das Anbaugerät nur auf ebenem Untergrund anbauen.. WARNUNG Niemals ein Anbaugerät bewegen oder anheben, das nicht verriegelt worden ist. Avant-Schnellkupplungssystem: Schritt 1: Heben Sie die Verriegelungsbolzen auf der Schnellkupplungsplatte des Laders an und fahren Sie sie rückwärts in die Verriegelungsöffnung ein, sodass sie in... - Seite 15 Risiko eines Umkippens, Risiken von Schäden am Anbaugerät infolge einer Überlastung sowie Risiken in Zusammenhang mit unkontrollierten Bewegungen des Anbaugeräts und dessen Komponenten. Wenn Ihr Lader nicht in Tabelle 1 auf Seite 6 aufgeführt ist, konsultieren Sie bitte Ihren Avant-Händler, bevor Sie dieses Anbaugerät verwenden.
-
Seite 16: Anschluss Und Trennung Von Hydraulikschläuchen
5.1 Anschluss und Trennung von Hydraulikschläuchen Bei AVANT-Ladern sind die Hydraulikschläuche mit dem Mehrfachsteckersystem verbunden. Wenn Sie ein älteres Modell eines AVANT-Laders der Serien 300–700 mit der herkömmlichen Schnellkupplung haben und auf das Mehrfachsteckersystem umsteigen möchten, Ihren AVANT-Händler oder das Kundenzentrum kontaktieren, um Anleitungen oder Installationsdienstleistungen anzufordern. - Seite 17 17 (32) Trennen von Hydraulikschläuchen: Vor dem Trennen der Anschlüsse das Anbaugerät auf eine sichere Position auf einer festen und ebenen Fläche absenken. Den Steuerhebel der Zusatzhydraulik in die neutrale Position stellen. Beim Trennen des Anbaugerätes stets die Hydraulikkupplungen trennen, bevor die Schnellkupplungsplatte entsperrt wird, um eine Beschädigung des Schlauchs und das Verschütten von Öl zu vermeiden.
-
Seite 18: Betriebsanleitungen
18 (32) 6. Betriebsanleitungen Üben Sie die Benutzung des Anbaugeräts und der Steuerungen des Laders in einem sicheren Bereich. Wenn die Bedienung eines bestimmten Lagers ungewohnt ist, so ist zu empfehlen, die Bedienung des Laders ohne einen Anbaugerät zu üben. Kippgefahr –... -
Seite 19: Prüfungen Vor Der Bedienung
19 (32) 6.1 Prüfungen vor der Bedienung Die Arbeiten können begonnen werden, sobald das Anbaugerät montiert und die Hydraulikanschlüsse gemäß den Anweisungen angeschlossen wurden. Prüfen Sie das Anbaugerät ein weiteres Mal, bevor Sie mit den Arbeiten beginnen. Stellen Sie sicher, dass die Hydraulikschläuche in keiner Position des Anbaugeräts oder des Hubarms des Laders eingeklemmt oder gedehnt werden. -
Seite 20: Betrieb Der Xl-Abbruchschaufel
20 (32) 6.2 Betrieb der XL-Abbruchschaufel Gefahr von schweren Verletzungen – Stellen Sie sicher, dass sich keine anderen Personen im Betriebsbereich aufhalten. Vermeiden Sie, dass sich andere dem Anbaugerät, dem Gefahrenbereich des Auslegers oder der Vorder- oder Rückseite des WARNUNG Laders mehr als 5 m nähern. -
Seite 21: Betrieb Des Greifers
21 (32) Wenn der Lader nicht mit der automatischen Hubarmnivellierung ausgestattet ist: Verhindern Sie das Herunterfallen von Material – Überwachen Sie die Position des Anbaugeräts. Wenn Sie das Material auf eine höhere Ebene heben, muss die Schnellkupplungsplatte gleichzeitig geneigt werden, um zu verhindern, dass die Last auf WARNUNG den Lader oder den Bediener fällt. - Seite 22 22 (32) Steuerung von Doppelgreifern Die Schaufelmodelle A475400 und A466656 mit Doppelgreifer sind mit einem Ölstromverteiler ausgestattet, damit beide Greifer mit gleicher Kraft drücken. Wenn einer der Greifer mit Material in der Schaufel in Kontakt kommt: Der andere Greifer senkt sich, bis er mit dem Material in Kontakt kommt oder bis er seine unterste Position erreicht hat.
-
Seite 23: Einsatz Einer Schaufel
23 (32) 6.4 Einsatz einer Schaufel Die richtige Arbeitsweise ist besonders wichtig, wenn Material von einem Haufen angehoben wird, da dies die größte Kraft des Laders erfordert. Verwenden Sie eine hohe Motordrehzahl und beachten Sie die Bedienungsanleitung des Laders für detaillierte Anweisungen zur Bedienung des Laders. Die Befüllung einer Schaufel durch Hineindrücken in einen Haufen mit schwerem Schüttgut und dann versuchen die Schaufel anzuheben oder zu kippen ist nicht mit jedem Ladertyp möglich. -
Seite 24: Transportposition
24 (32) 6.5 Transportposition Halten Lader stabil. Transportieren Sie das Anbaugerät stets so niedrig und so dicht am VORSICHT Boden wie möglich. Halten Sie den Teleskop-Hubarm und die Greifer während Fahrt eingefahrenem Zustand. 6.6 Materialbearbeitung Sichere Arbeitspraktiken für die Materialhandhabung: ... -
Seite 25: Arbeiten Auf Unebenem Boden
Anleitung sind ± 12,5° (Modell A34148), ± 45° (Modell A36505) oder ± 360° (Modell A424406). Lesen Sie die mit dem Schwenkadapter und in der Bedienungsanleitung des Laders bereitgestellten Anweisungen. Weitere Informationen über Schwenkadapter erhalten Sie von Ihrem AVANT-Händler oder auf den AVANT- Websites unter www.avanttecno.com. -
Seite 26: Einlagern Des Anbaugeräts
26 (32) 6.8 Einlagern des Anbaugeräts Trennen und lagern Sie das Anbaugerät auf ebenem Boden. Die beste Methode, das Anbaugerät zu lagern, ist ein Ort, der vor direkter Sonneneinstrahlung, Regen und extremen Temperaturen geschützt ist. Vermeiden Sie, dass das Anbaugerät direkt auf dem Boden aufliegt. Stellen Sie ihn z. B. auf Holzblöcke oder eine Palette. -
Seite 27: Wartung Und Service
Wasser und Seife. Hydraulikflüssigkeit ist auch umweltschädlich, weshalb Lecks vermieden werden müssen. Beseitigen Sie alle auftretenden Leckagen, sobald Sie sie bemerken. Ein kleines Leck kann sich schnell vergrößern. Betreiben Sie das Anbaugerät nur mit jenem Hydrauliköl, das für die Verwendung in Avant-Ladern geeignet ist. -
Seite 28: Prüfung Von Metallstrukturen
Wird ein Defekt vorgefunden, muss der Hydraulikschlauch oder die Komponente ausgetauscht werden und das Gerät darf nicht mehr verwendet werden, bis es repariert ist. Ersatzteile sind bei Ihrem nächsten AVANT- Händler oder bei einer autorisierten Servicestelle erhältlich. Überlassen Sie die Reparaturarbeiten professionellen Servicetechnikern, wenn Sie nicht über eine ausreichende Schulung, Know-how und... -
Seite 29: Schmieren
29 (32) 7.4 Schmieren An den Verbindungen des Anbaugeräts gibt es insgesamt 8 Schmierstellen. Es sollte regelmäßig eine geringe Menge Fett hinzugefügt werden. Das korrekte Schmierintervall hängt von den Betriebsbedingungen ab. Schmiermittel sollte jedoch mindestens alle zehn Betriebsstunden hinzugefügt werden. Es muss eine ausreichende Schmierung Verbindungen sichergestellt... -
Seite 30: Garantiebestimmungen
30 (32) 8. Garantiebestimmungen Avant Tecno Oy gewährt eine Garantie von einem Jahr (zwölf Monate) ab dem Kaufdatum des von ihm hergestellten Anbaugeräts. Die Garantie deckt folgende Reparaturkosten: Die Arbeitskosten sind gedeckt, wenn die Reparatur nicht im Werk durchgeführt wird. - Seite 31 2006/42/EG in der jeweils gültigen Fassung) entsprechen. Es wurden folgende harmonisierten Normen angewendet: SFS-EN ISO 12100, SFS-EN ISO 4413 Mallit / Modeller / Models / Modelle Avant XL-purkukauha; Avant-kuormaajan työlaite Skopa med hydraulisk grep; arbetsredskap för Avant lastare 1400 A475400 XL Demolition grapple bucket; attachment for Avant loaders 1800 A466656 XL-Abbruchschaufel;...
