4

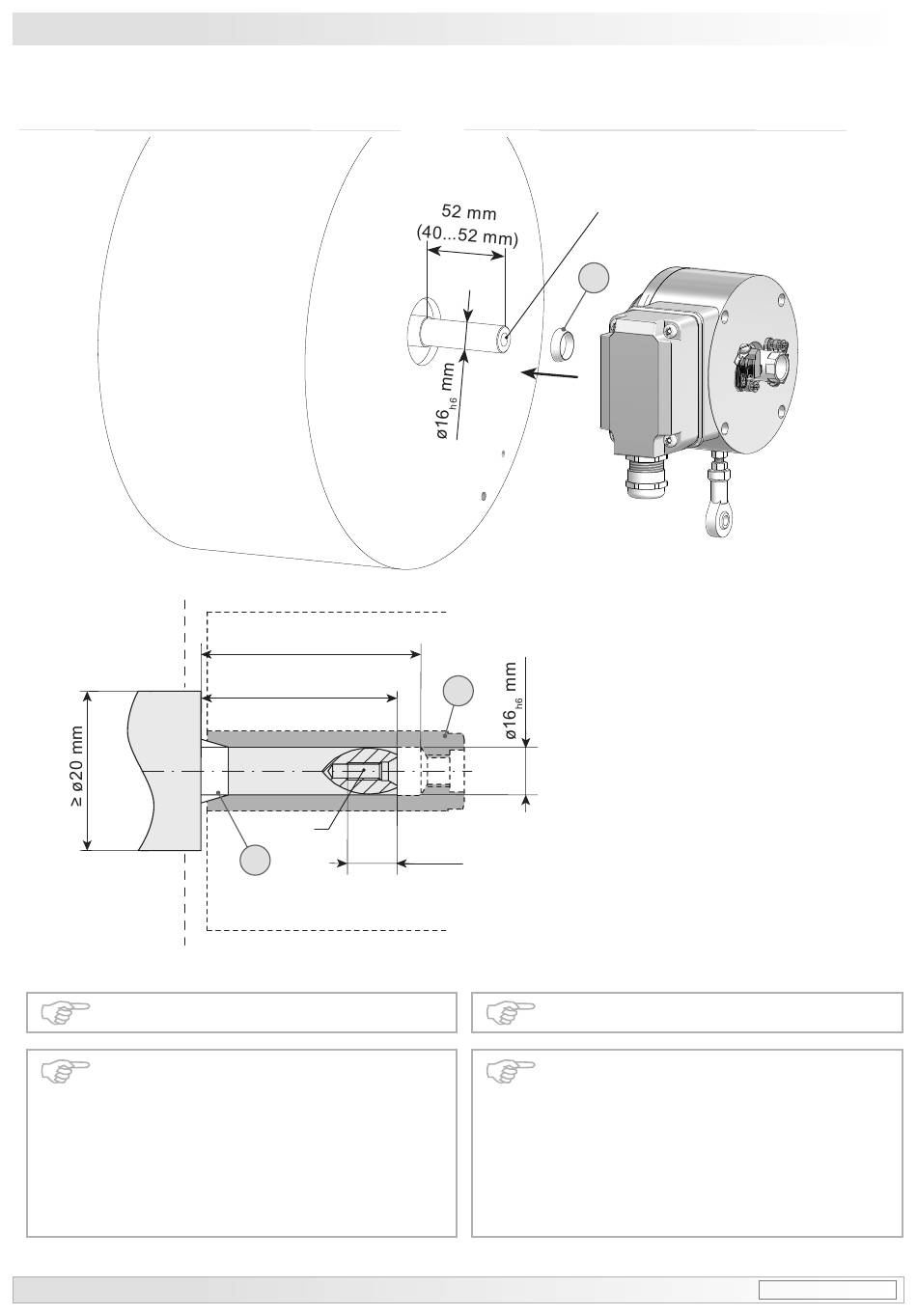

Montage / Mounting
4.3
Schritt
* Siehe Seite 5
See page 5
Antriebswelle einfetten.
Die Antriebswelle sollte einen
möglichst kleinen Rundlauffehler
aufweisen, da dieser zu einem
Winkelfehler führen kann, siehe
Abschnitt 4.6.
Rundlauffehler verursachen Vibrati-
onen, die die Lebensdauer des
Gerätes verkürzen können.
9
53 mm
52 mm (40...52 mm)
M6
*
3
Baumer_HOG11-DNV_DE_EN_202209_MI_11141929 (22A3)
4.3
Step 3
Zentrierbohrung
Center hole
DIN 332-D, M6x16 mm
*
2
16 mm
Lubricate drive shaft.
The drive shaft should have as less
runout as possible because this can
otherwise result in an angle error, see
section 4.6.
Runouts can cause vibrations, which
can shorten the service life of the
device.
3 *
MB072c - 11141929
