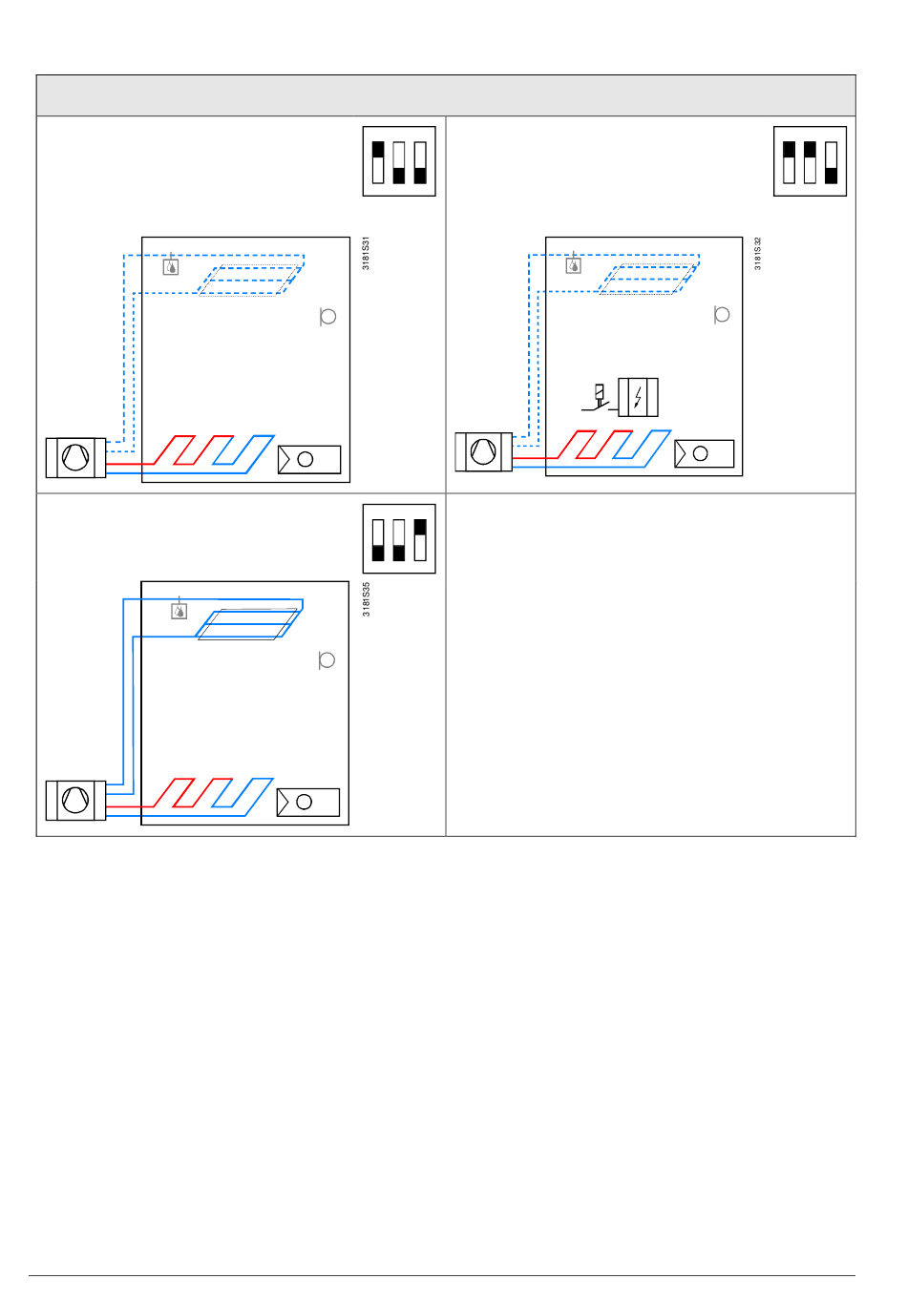

Applikation und Ausgangssignal, DIP-Schalter, Schema
· 1-stufiger Verdichter für Heizen
oder Kühlen
D3
· 1-stufiger Verdichter für Heizen
und Kühlen
D3
Legende
6 / 18
Siemens
Smart Infrastructure
Applikationen für Wärmepumpen
ON
1
T
B1
T
N1
ON
EIN/AUS
1
T
B1
T
N1
Y1 Heiz- oder Heiz- /
Kühlventilantrieb
Y2 Kühlventilantrieb
YE Elektroheizung
RDF301, RDF301.50..., RDF600KN, RDF600KN/VB, RDF600KN/S
Raumthermostaten für partiellen Wandeinbau mit KNX-Kommunikation
· 1-stufiger Verdichter und
Elektroheizung für Heizen
oder Kühlen
2
3
D3
2
3
B1 Rückluft-Temperaturfühler oder externer
Raumtemperaturfühler (optional)
B2 Umschaltfühler (optional)
M1 3- oder 1-stufiger Ventilator
EIN/AUS
T
B1
YE
N1
T
ON
1
2
3
CE1N3171de
2020-02-21
