Siemens RDF600T Bedienungsanleitung

s
de
Bedienungsanleitung

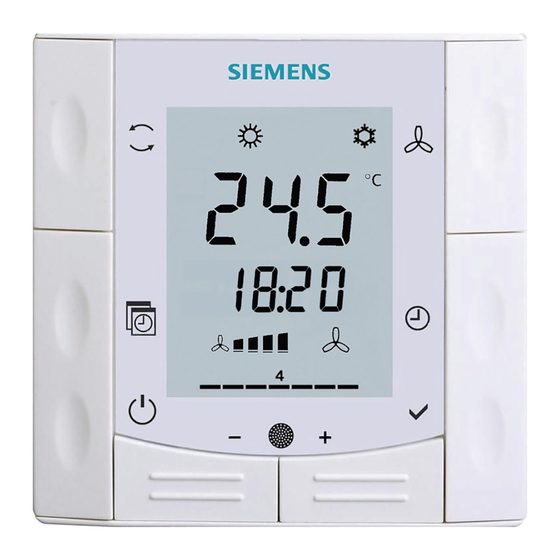

RDF600T – der Raumthermostat, der es Ihnen gestattet, die ideale Raumtemperatur einzustellen.
Der Thermostat bietet folgende Betriebsarten: Komfort-, Economy- und Schutzbetrieb.
Zusätzlich kann er im "Auto Timer"-Betrieb arbeiten nach 8 programmierbaren Zeitprogrammen.
Der Ventilator arbeitet entweder im Automatikbetrieb oder im manuellen Betrieb mit der gewählten Drehzahl.
Sie können entweder auf die Werkeinstellungen vertrauen oder eigene Anpassungen vornehmen.
Schutzbetrieb
"Auto Timer"-Betrieb
Komfort **
Economy **
Gemessene Raumtemperatur,
Sollwerte und Parameter
Tageszeit
Aktuelle Raumtemperatur
Fehleranzeige *
Betriebsart-Taste
 **  **
Auto-Timer-Programme
anschauen und einstellen
Schutzbetrieb / Steuerung EIN
* Muss durch Ihren Heizungsinstallateur konfiguriert werden.
** Muss mit Parameter P02 freigegeben werden
CE1B3076.4de / 2012-08-29
Kondensatbildung im Raum*
Kühlbedarf / Kühlen
Heizbedarf / Heizen
Elektr. Heizung eingeschaltet
Ventilator automatisch
Ventilator langsam
Ventilator mittel
Ventilator schnell
Tasten sind verriegelt
Wochentag 1...7
(1 = Montag / 7 = Sonntag)
Ventilator-Taste
– Automatik (
– Manuell (
Tageszeit und Wochentag
einstellen
Einstellungen speichern
Kälter / wärmer
Raumtemperatur ändern
+ / – Drücken Sie die + oder – Taste, um den aktuellen Raumtemperatur-Sollwert für
RDF600T Komfort-Betrieb zu ändern. Der Thermostat geht in den Komfort-Betrieb
Der Verstellbereich ist 5...40 °C; er kann mit Parameter P09 und P10 begrenzt
werden.
Ventiatorstufe umschalten
Drücken Sie die
Im automatischen Betrieb wählt der Thermostat die Ventilatorstufe abhängig
vom Sollwert und von der aktuellen Raumtemperatur. Wenn die Raumtemperatur
den Sollwert erreicht hat, wird der Ventilator ausgeschaltet (Werkseinstellung).
Im Handbetrieb läuft der Ventilator immer auf der von Ihnen gewählten Stufe:
Niedrig
Mittel
Hoch
Einstufiger Ventilator: Sie können
Betriebsart des Thermostaten umschalten
Wenn Sie die Betriebsart-Taste
Im "Auto Timer"-Betrieb wechselt der Thermostat automatisch zwischen Komfort
und Economy gemäss den 8 Zeitprogrammen.
Im Komfort-Betrieb regelt der Thermostat die Raumtemperatur auf den Sollwert.
Dieser kann mittels der + oder – Taste verstellt werden.
Im Economy-Betrieb regelt der Thermostat die Raumtemperatur auf tiefere /
höhere Werte, um Energie und Kosten zu sparen. Die Sollwerte für den Energie-
spar-Betrieb können Sie mit den Parametern P11 und P12 verstellen.
Die Umstellung des Thermostaten auf Economy geschieht entweder durch
Drücken der Betriebsart-Taste (falls mit Parameter P02 freigegeben) oder durch
ein externes Signal, z.B. Fensterkontakt, Keycard oder Präsenzmelder.
Im Schutzbetrieb arbeitet der Thermostat nicht. Aber wenn die Raumtemperatur
unter 8°C fällt, schaltet die Heizung ein, um den Raum gegen Frost zu schützen.
)
Ihr Heizungsinstallateur kann auf Wunsch die Frostschutz-Grenze ändern und
) auch eine Wärmeschutz-Grenze eingeben.
Änderung durch Installateur 
Heizen / Kühlen umschalten
/ Die Umschaltung zwischen Heizen und Kühlen geschieht entweder automatisch
durch einen Umschaltfühler oder -Schalter, oder manuell, wenn Sie die
Betriebsart-Taste
heizen" konfiguriert ist, ist keine Umschaltung verfügbar (siehe Parameter P01).
Bei automatischer Umschaltung oder "nur heizen " / "nur kühlen":
Symbol zeigt an, dass das Heizventil offen ist
Symbol zeigt an, dass das Kühlventil offen ist
Bei manueller Umschaltung:
Symbol zeigt an, dass der Thermostat im Heizbetrieb ist
Symbol zeigt an, dass der Thermostat im Kühlbetrieb ist
Änderungen vorbehalten
-Taste, bis die gewünschte Ventilatorstufe erreicht ist.
oder .wählen.
drücken, ändert die Betriebsart-Anzeige:
Frostschutz: ........... ˚C
Wärmeschutz: ........... ˚C
. drücken. Wenn der Thermostat für "nur kühlen" oder "nur
Siemens Building Technologies
.
