Engineeringhinweise
Montage und Installation
Montage / Demontage
Verdrahtung
10 / 18
Siemens
Smart Infrastructure
Für weitere Informationen zum Engineering des KNX-Busses (Topologie,
Busverstärker usw.) sowie Auswahl und Bemessung der Verbindungskabel für
Spannung und Feldgeräte, siehe "Referenzdokumentation", Seite 15.

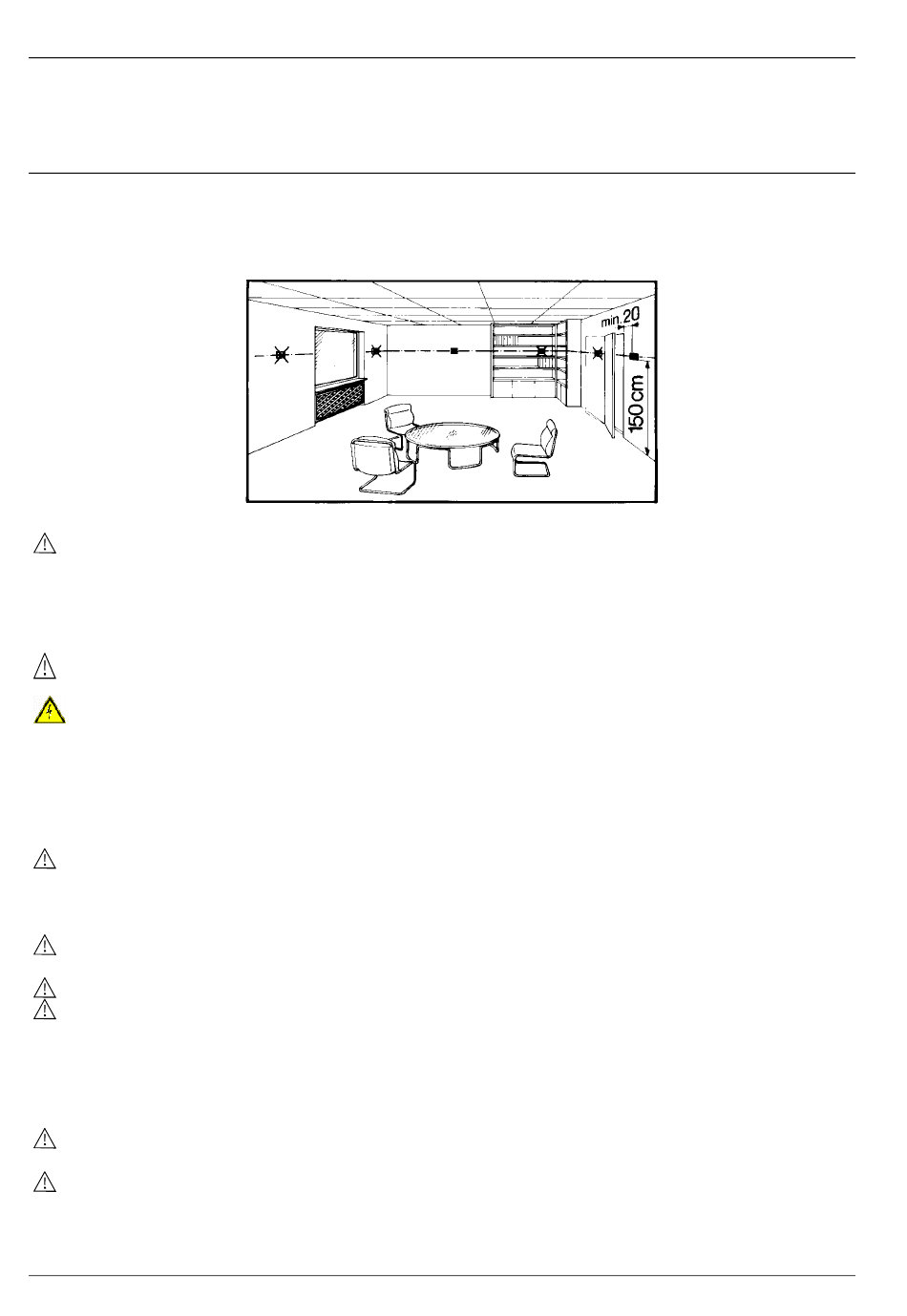

Befestigen Sie den Raumthermostat in einer Unterputzdose. Das Gerät darf nicht
in Nischen oder Regalen, nicht hinter Gardinen, oberhalb oder in der Nähe von
Wärmequellen montiert sowie direkter Sonneneinstrahlung ausgesetzt werden.
Montagehöhe über dem Fussboden ist ca. 1,5 m.
· Der Raumthermostat muss im Raum an einem sauberen und trockenen Ort
ohne direkte Beeinflussung durch den Luftstrom eines Heiz- oder Kühl-
aggregates montiert werden, geschützt vor Tropf- oder Spritzwasser.
· Wenn der Platz in der Unterputzdose knapp ist, benutzen Sie den
Montagerahmen ARG70.3, um 10 mm Tiefe zu gewinnen.
Siehe die dem Thermostat beigelegte Montageanleitung M3171... und M3076.3
· Verdrahtung, Schutz und Erdung des Thermostaten müssen den örtlichen
Vorschriften entsprechen.
Warnung!
Keine interne Sicherung für die Versorgungsleitungen zu externen
Verbrauchern (Q1, Q2, Q3, Yxx)
Brand- und Verletzungsrisiko aufgrund von Kurzschlüssen!
· Die Leiterdurchmesser müssen zwingend an die Bemessungswerte der
Überlastschutzelemente angepasst werden. Beachten Sie die örtlichen
Vorschriften
· AC 230 V Netzspannung mit einem Trennschalter mit max. 10 A
Bemessungsstrom, um Brandrisiken und Verletzungen durch Kurzschlüsse zu
vermeiden. Das Gerät hat keine interne Sicherung für die
Versorgungsleitungen zu Ventilator und Antrieben.
· Die Kabel zum Thermostaten, zum Ventilator und den Ventilantrieben führen
Netzspannung AC 230 V und müssen entsprechend bemessen sein.
· Verwenden Sie nur für AC 230 V bemessene Ventilantriebe.
· Die Kabel zu den SELV-Eingängen X1-M/X2-M müssen für 230 V isoliert sein,
da die Unterputzdose AC 230 V-Netzspannung führt.
· Die Eingänge X1-M oder X2-M verschiedener Geräte (z.B. Sommer-/Winter-
schalter) dürfen parallel zu einem externen Schalter angeschlossen werden.
Die max. Kontaktstrombemessung für den externen Schalter muss den
gesamten Fühlerstrom aller verbundenen Eingänge erfüllen.
· Die Kabel des KNX Kommunikationseingangs CE+ / CE- müssen für 230 V
isoliert sein, da die Unterputzdose AC 230 V-Netzspannung führt.
· Trennen Sie das Gerät vor dem Öffnen von der Stromzufuhr.
· In Verbindung mit Synco Reglern muss die interne KNX-Stromversorgung des
Synco Reglers ausgeschaltet sein.
RDF301, RDF301.50..., RDF600KN, RDF600KN/VB, RDF600KN/S
Raumthermostaten für partiellen Wandeinbau mit KNX-Kommunikation
CE1N3171de
2020-02-21
