Wollen Sie beim UT61A/B im mV-Bereich messen, erreichen Sie diesen nur mit
manueller Messbereichswahl (Taste RANGE, siehe Kapitel 4).
Frequenz/Tastverhältnis messen
· Um bei Wechselspannungs-Messungen die Frequenz der Spannung messen zu können,
drücken Sie die Taste „Hz%" so oft, bis die gewünschte Messart (Hz - Frequenz; % - Tastver-
hältnis) angezeigt wird.
Bedingungen:
Eingangsspannung: mind. 30% des aktuellen Messbereiches
Frequenzgang bei UT61A/B: Frequenz bis 400 Hz; bei UT61C/D/E: bis 1 kHz

5.2 Strommessung

Niemals die Messspitzen parallel zu einem Messobjekt anlegen - Kurzschluss-
gefahr! Messgerät immer in Reihe zum Messobjekt schalten.
Sofort Messspitzen vom Messobjekt entfernen, falls die interne Sicherung
während der Messung durchschlägt - Stromschlaggefahr!
Nach jeder Messung Messspitzen vom Messobjekt und Messleitungen aus
dem Messgerät entfernen.

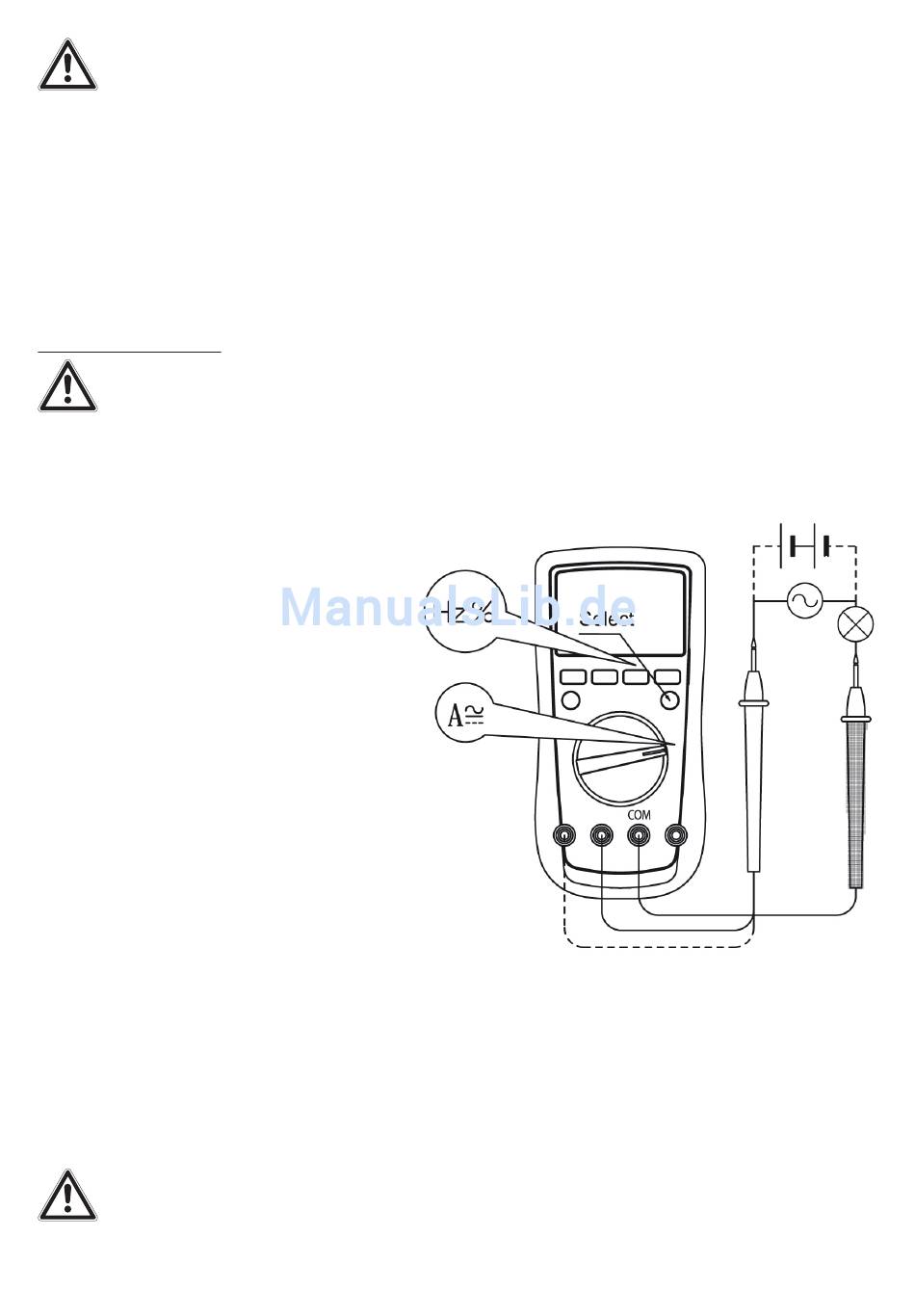

· Stecken Sie den Stecker der schwar-
zen Messleitung in die Buchse COM.
· Stecken Sie den Stecker der roten
Messleitung in die Buchse A
· Wählen Sie je nach Messaufgabe die
Funktion „µA", „mA" oder „A".
· In der Grundeinstellung erscheint „DC"
(Gleichstrommessung) links oben im
Display. ). Wählen Sie die gewünschte
Messart (AC - Wechselstrommessung)
mit der blauen Taste an.
· Legen Sie die Messspitzen in Reihe
zum Messobjekt an. Erscheint „OL",
sofort Messspitzen vom Messobjekt
entfernen, der Messstrom hat einen
Wert oberhalb des eingestellten Be-
reiches. Erscheint kein Messwert (0),
so kann eine defekte interne Siche-
rung die Ursache sein (siehe Kapitel
„Sicherungswechsel").
· Bei unbekannten Messströmen beginnen Sie aus Sicherheistgründen mit derEinstellung im
A-Bereich. Liegen die Messwerte im mA- oder µA-Bereich, nehmen Sie dann eine erneute
Messung in diesem Bereich vor.
· Sie können auch hier die Frequenz und das Tastverhältnis der Messspannung messen. Da-
bei gehen Sie wie der Spannungsmessung beschrieben vor.
Ströme im Bereich höher als 5 A dürfen nur maximal 10 s lang gemessen
werden, danach ist das Messobjekt abzutrennen und das Multimeter bis zur
nächsten Messung 15 Minuten abkühlen zu lassen.
8
