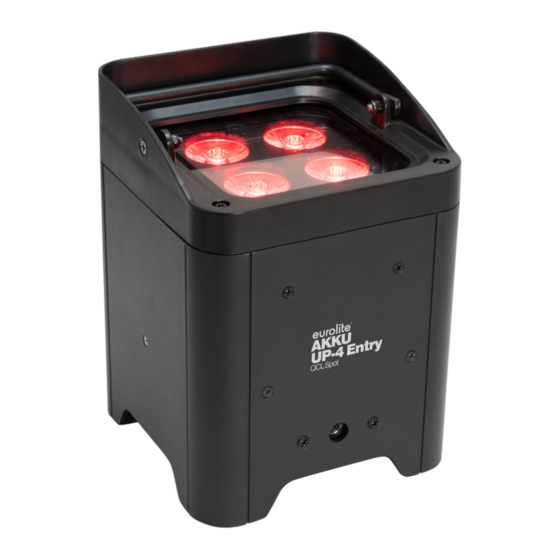

AKKU UP-4 Entry QCL Spot
AKKU Uplight mit 4 x 8-W-4in1-LED und IR-Fernbedienung
Battery powered uplight with 4 x 8 W 4in1 LED and IR remote control
BATTERY
REMOTE
CONTROL
POWERED
No. 41700575
www.eurolite.de
STAND
MASTER
STROBE
ALONE
SLAVE
RGBW
(optional)
17°
USB

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EuroLite UP-4 Entry

Inhaltszusammenfassung für EuroLite UP-4 Entry

  • Seite 1 AKKU UP-4 Entry QCL Spot Bedienungsanleitung User Manual AKKU UP-4 Entry QCL Spot AKKU Uplight mit 4 x 8-W-4in1-LED und IR-Fernbedienung Battery powered uplight with 4 x 8 W 4in1 LED and IR remote control STAND BATTERY REMOTE MASTER 17°...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis EINFÜHRUNG ..............................4 Produktmerkmale ............................5 SICHERHEITSHINWEISE ..........................5 GERÄTEBESCHREIBUNG..........................8 INSTALLATION ..............................9 Montage auf dem Boden ..........................9 Befestigung an einer Traverse ........................9 DMX512-ANSTEUERUNG ..........................10 Via DMX-Kabel ............................. 10 Drahtlose DMX-Übertragung mit QuickDMX ....................10 NETZANSCHLUSS ............................
  • Seite 3 Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 41700575 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 3/36 00133326, Version 1.0...

  • Seite 4: Einführung

    BEDIENUNGSANLEITUNG AKKU UP-4 Entry QCL Spot GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals. Lesen Sie vor der Verwendung des Geräts diese Bedienungsanleitung. Sie erhalten dadurch wichtige Hinweise für den korrekten Betrieb.

  • Seite 5: Produktmerkmale

    • Musiksteuerung über eingebautes Mikrofon mit einstellbarer Mikrofonempfindlichkeit • 3, 4-1, 4, 6 oder 8 DMX-Kanäle wählbar • Kompatibel zu QuickDMX - das Funk-DMX-System von Eurolite • Phantomgespeiste USB-Buchse für QuickDMX-Empfänger (Zubehör) • Hängende als auch stehende Montage möglich •...
  • Seite 6 niemals den Schutzleiter eines Netzkabels. Nichtbeachtung kann zu Schäden am Gerät und zu Verletzungen des Benutzers führen. • Die Steckdose muss gut zugänglich sein, damit Sie im Bedarfsfall den Netzstecker schnell ziehen können. • Fassen Sie den Netzstecker niemals mit nassen Händen an, da die Gefahr eines Stromschlags besteht. •...
  • Seite 7 Vorsicht - Sachschäden • Schließen Sie das Gerät niemals über einen Dimmer an die Netzspannung an. • Lichteffekte sind generell nicht für den Dauerbetrieb konzipiert. Längere Betriebszeiten sollten immer durch Pausen unterbrochen werden, um die Lebensdauer des Geräts zu erhöhen. •...

  • Seite 8: Gerätebeschreibung

    GERÄTEBESCHREIBUNG (1) AKKU-Ladeanzeige (6) ENTER-Bedientaste (2) MENU-Bedientaste (7) Mikrofon (3) UP-Bedientaste (8) USB-Buchse für QuickDMX- Funkempfänger (4) LED-Anzeige (9) Gewinde für die Montage (5) DOWN-Bedientaste (10) DMX-Eingang (15) Sicherungshalter (11) ON/OFF Schalter (16) Netzausgang (12) Klappfuß (17) Infrarotsensor für Fernbedienung (13) DMX-Ausgang (18) 8-W-RGBW-LED (4n1) (14) Netzanschluss...

  • Seite 9: Installation

    INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist.

  • Seite 10: Dmx512-Ansteuerung

    DMX512-ANSTEUERUNG DMX Controller Program Chase32 Step100 Gerät 1 Gerät 2 Gerät 3 Startadresse 1 Startadresse 9 Startadresse 17 Via DMX-Kabel Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3-polige XLR-Anschlüsse. Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX- Kabel.

  • Seite 11: Netzanschluss

    NETZANSCHLUSS Die Stromversorgung des Geräts kann mittels Netzspannung und für den mobilen Einsatz auch über den eingebauten Akku erfolgen. Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt. Schließen Sie das beiliegende Netzkabel an und stecken den Netzstecker in eine geerdete Schutzkontaktsteckdose ein.

  • Seite 12: Bedienung

    Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld und die Fernbedienung EUROLITE IR-7 oder im DMX- gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden.

  • Seite 13: Standalone-Betrieb

    Standalone-Betrieb Farbvoreinstellungen Im Modus Stat strahlt das Gerät konstant in einer von 17 vorgegebenen Farben. Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart Stat anzeigt. Bestätigen Sie mit der Taste ENTER. Wählen Sie mit den Tasten UP und DOWN die gewünschte Farbe. Bestätigen Sie mit der Taste ENTER. Automatikbetrieb Im Automatikbetrieb stehen 2 verschiedene Showprogramme zur Verfügung die mit einer einstellbaren Geschwindigkeit ablaufen.

  • Seite 14: Fernbedienung Ir-7

    Master/Slave-Betrieb mit mehreren Geräten Es lassen sich mehrere Geräte zusammenschalten (max. 32). Das Hauptgerät (Master) kann dann alle Nebengeräte (Slave) synchron steuern ohne die Notwendigkeit eines DMX-Controllers. Die Geräte müssen auf die jeweilige Betriebsart eingestellt werden. Konfigurieren Sie zuerst alle Slave-Geräte vor dem Anschluss an das Master-Gerät. Drücken Sie dazu die Taste MENU so oft, bis das Display SLAV anzeigt.

  • Seite 15: Dmx-Gesteuerter Betrieb

    DMX-gesteuerter Betrieb Anzahl der DMX-Kanäle und DMX-Startadresse einstellen Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 8 Steuerkanäle. Es kann aber auch in einen Modus mit 3, 4-1, 4 oder 6 Kanälen umgeschaltet werden, wenn andere Funktionen benötigt werden.
  • Seite 16 4-Kanal-Modus Kanal Wert Funktion Gesamthelligkeit 0 – 100% 000 – 255 Master Dimmer 000 – 009 Keine Funktion Strobe-Effekt 010 – 255 Strobe mit zunehmender Geschwindigkeit 0-100% 000 – 009 Keine Funktion 010 – 019 020 – 029 Grün 030 – 039 Blau 040 –...

  • Seite 17: Reinigung Und Wartung

    8-Kanal-Modus Kanal Wert Funktion CH 1 000 – 255 Gesamthelligkeit 0-100% Master Dimmer 000 – 009 Keine Funktion Strobe-Effekt 010 – 255 Strobe mit zunehmender Geschwindigkeit 0-100% 000 – 255 Rot 0-100% 000 – 255 Grün 0-100% 000 – 255 Blau 0-100% 000 –...

  • Seite 18: Umweltschutz

    Entfernen Sie die defekte Sicherung aus dem Sicherungshalter und setzen Sie die neue Sicherung ein. Setzen Sie den Sicherungshalter wieder im Gehäuse ein. Danach kann das Gerät wieder mit dem Netz verbunden werden. UMWELTSCHUTZ Informationen zur Entsorgung Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.

  • Seite 19: Zubehör

    Zubehör EUROLITE IR-7 Fernbedienung Best.-Nr. 50530561 EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil A 3x600mm bis 5kg, silber Best.-Nr. 58010310 EUROLITE QuickDMX USB Funksender/Empfänger Best.-Nr. 70064704 EUROLITE DMX Kabel XLR 3pol 3m schwarz Best.-Nr. 3022785H PSSO DMX Kabel XLR 3pol 3m schwarz Neutrik Best.-Nr.

  • Seite 20: Introduction

    USER MANUAL AKKU UP-4 Entry QCL Spot DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Please read these instructions carefully before using the product. They contain important information for the correct use of the product.

  • Seite 21: Product Features

    • sound control Addressing and setting via control panel with 4-digit LED display • Convenient wireless control via included IR remote control EUROLITE IR-7 • Sound-control via built-in microphone with adjustable microphone sensitivity • 3, 4-1, 4, 6, or 8 DMX channels selectable •...
  • Seite 22 • Never touch the mains plug with wet or damp hands. There is the risk of potentially fatal electric shock. • The mains cable must not be bent or squeezed. Keep it away from hot surfaces or sharp edges. • Never pull the mains cable to disconnect the mains plug from the mains outlet, always seize the plug. •...
  • Seite 23 • Please use the original packaging to protect the device against vibration, dust and moisture during transportation or storage. • If a serial number label is affixed to the device, do not remove the label as this would make the warranty void.

  • Seite 24: Description Of The Device

    DESCRIPTION OF THE DEVICE (1) Battery charge indicator (6) ENTER button (2) MENU button (7) Microphone (3) UP button (8) USB port for QuickDMX wireless receiver (4) Display (9) Mounting thread (5) DOWN button (10) DMX input (15) Fuseholder (11) on/off switch (16) Power output (12) Folding foot (17) Infrared sensor for the remote control...

  • Seite 25: Installation

    INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. The device may be placed on the floor or fastened to a truss or similar rigging structure.

  • Seite 26: Dmx512 Control

    DMX512 CONTROL DMX Controller Program Chase32 Step100 Device 1 Device 2 Device 3 Start Address 1 Start Address 9 Start Address 17 Via DMX cable A DMX512 data link is required in order to control the device via DMX. The device provides 3-pin XLR connectors for DMX connection.

  • Seite 27: Power Supply

    POWER SUPPLY The device can be operated with mains voltage and for mobile use via the internal rechargeable battery. The device uses an auto-range power supply that accepts input voltages between 100 und 240 volts. Connect the device via the mains cable to a grounded mains socket. Thus the unit is switched on. To switch off the unit, disconnect the power plug.

  • Seite 28: Operation

    All settings remain stored even if the device is disconnected from the mains. The device can be operated in stand-alone mode via the control board and the EUROLITE IR-7 remote control or in DMX-controlled mode via any commercial DMX controller.
  • Seite 29 Automatic mode In automatic mode, 2 show programs are available that run at an adjustable speed. Press the MENU button so many times until Auto is indicated in the display. Confirm with the ENTER button. Use the buttons UP and DOWN to select the desired show program (Au01 – 02). Confirm with the ENTER button.

  • Seite 30: Remote Control Ir-7

    Interconnecting several devices (master/slave operation) Several devices may be interconnected (max. 32). Then all slave units can be synchronized and controlled with the master unit without the need for a DMX controller. The devices must be set to the corresponding operating modes.

  • Seite 31: Dmx Controlled Operation

    DMX controlled operation Setting the number of DMX channels and the DMX starting address For operation with a controller with DMX512 protocol, the device is equipped with 8 control channels. However, it can also be switched to a mode with 3, 4-1, 4, or 6 channels if different functions are required. To be able to operate the device with a DMX controller, the DMX starting address must be set.
  • Seite 32 4-channel mode Channel Value Function 000 – 255 Total brightness 0-100 % Master dimmer 000 – 009 No function Strobe effect 010 – 255 Strobe with increasing speed 0-100% 000 – 009 No function 010 – 019 020 – 029 Green 030 –...

  • Seite 33: Cleaning And Maintenance

    8-channel mode Channel Value Function 000 – 255 Total brightness 0-100 % Master dimmer 000 – 009 No function Strobe effect 010 – 255 Strobe with increasing speed 0-100% 000 – 255 Red 0-100% 000 – 255 Green 0-100% 000 – 255 Blue 0-100% 000 –...

  • Seite 34: Protecting The Environment

    PROTECTING THE ENVIRONMENT Disposal of old equipment When to be definitively put out of operation, take the product to a local recycling plant for a disposal which is not harmful to the environment. Devices marked with this symbol must not be disposed of as household waste.

  • Seite 35: Accessories

    Accessories EUROLITE IR-7 Remote Control No. 50530561 EUROLITE TPC-10 Coupler, silver No. 59006856 EUROLITE Safety Bond A 3x600mm up to 5kg, silver No. 58010310 EUROLITE QuickDMX USB Wireless Transmitter/Receiver No. 70064704 EUROLITE DMX cable XLR 3pin 3m black No. 3022785H PSSO DMX cable XLR 3pin 3m black Neutrik No.
  • Seite 36 Eurolite is a brand of Steinigke Showtechnic GmbH · Andreas-Bauer-Str. 5 · 97297 Waldbüttelbrunn Germany D00128658 Version 1.0 Publ. 27/04/2021...
