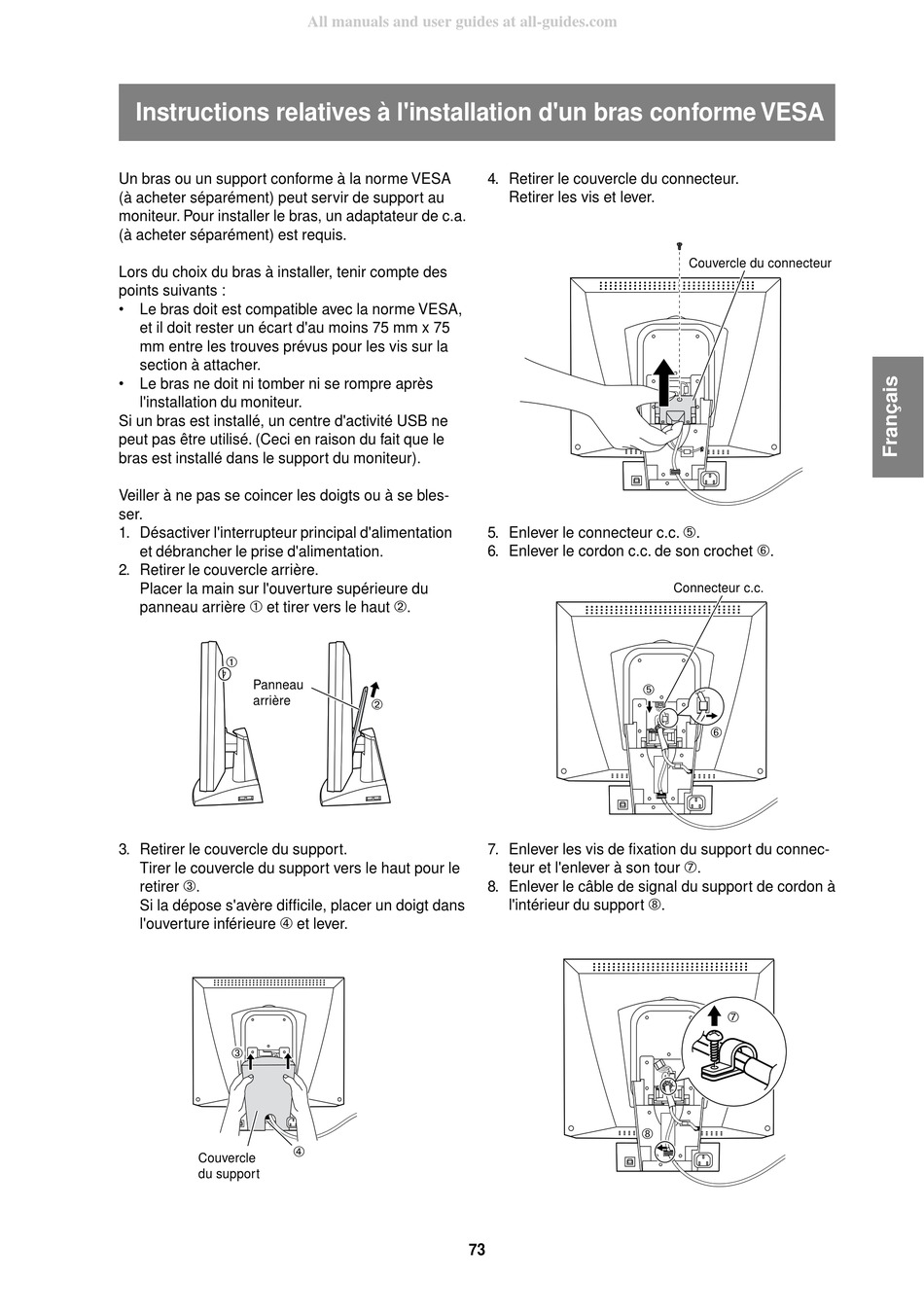

Instructions relatives à l'installation d'un bras conforme VESA
Un bras ou un support conforme à la norme VESA
(à acheter séparément) peut servir de support au
moniteur. Pour installer le bras, un adaptateur de c.a.
(à acheter séparément) est requis.
Lors du choix du bras à installer, tenir compte des
points suivants :
• Le bras doit est compatible avec la norme VESA,
et il doit rester un écart d'au moins 75 mm x 75
mm entre les trouves prévus pour les vis sur la
section à attacher.
• Le bras ne doit ni tomber ni se rompre après
l'installation du moniteur.
Si un bras est installé, un centre d'activité USB ne
peut pas être utilisé. (Ceci en raison du fait que le
bras est installé dans le support du moniteur).
Veiller à ne pas se coincer les doigts ou à se bles-
ser.
1. Désactiver l'interrupteur principal d'alimentation
et débrancher le prise d'alimentation.
2. Retirer le couvercle arrière.
Placer la main sur l'ouverture supérieure du
panneau arrière 1 et tirer vers le haut 2.
1
Panneau
arrière
3. Retirer le couvercle du support.
Tirer le couvercle du support vers le haut pour le
retirer 3.
Si la dépose s'avère difficile, placer un doigt dans
l'ouverture inférieure 4 et lever.
3
4
Couvercle
du support
All manuals and user guides at all-guides.com
2
73
4. Retirer le couvercle du connecteur.
Retirer les vis et lever.
5. Enlever le connecteur c.c. 5.
6. Enlever le cordon c.c. de son crochet 6.
5
7. Enlever les vis de fixation du support du connec-
teur et l'enlever à son tour 7.
8. Enlever le câble de signal du support de cordon à
l'intérieur du support 8.
8
Couvercle du connecteur
Connecteur c.c.
6
7
