iC7-Automation Frequency Converters Quick Installation Guide

Guida di installazione

Type d'essai Étapes de mise en service
M/– Vérifier que le moteur demeure en état de roue libre et que tous les relais raccordés restent activés.
M/– Envoyer un signal de reset via le bus de terrain, l'E/S numérique ou le panneau de commande.
M/A Vérifier que le moteur démarre et tourne dans la plage de vitesse d'origine.
1.7 Pertes de puissance et efficacité
Pour les données de perte de puissance, y compris les pertes à charge partielle, voir https://ecosmart.mydrive.danfoss.com.
1 Istruzioni
1.1 Consapevolezza in materia di sicurezza e installazione
Insieme al convertitore di frequenza vengono fornite una guida di installazione rapida e una guida alla sicurezza. Prima di iniziare
l'installazione, leggere tutte le linee guida e le precauzioni di sicurezza contenute nella guida alla sicurezza (136R0243). Per dettagli
sulla sicurezza informatica, vedere Caratteristiche di sicurezza nella guida applicativa (136R0283). Ulteriori risorse, tra cui una guida
alla progettazione, una guida applicativa e una guida di installazione completa, possono essere scaricate all'indirizzo
foss.com/service-and-support.

1.2 Utensili richiesti

• Ausilio di sollevamento
• Nastro di misurazione
• Brugola con prolunghe e prese da 8, 17, 19 mm
• Cacciaviti per viti Torx e intaglio semplice (T25, SL1 e SL2)
• Crimpatrice per cavi
• Punzone e/o pinza punzonatrice per piastra ingresso cavo
1.3 Verifica della spedizione e del contenuto
Assicurarsi che gli elementi forniti e le informazioni sulle etichette del prodotto corrispondano alla conferma d'ordine. L'etichetta
del prodotto si trova nell'angolo in basso a destra della porta esterna e anche all'interno del convertitore.
1
2
3
1
4
2
3
4
5
6

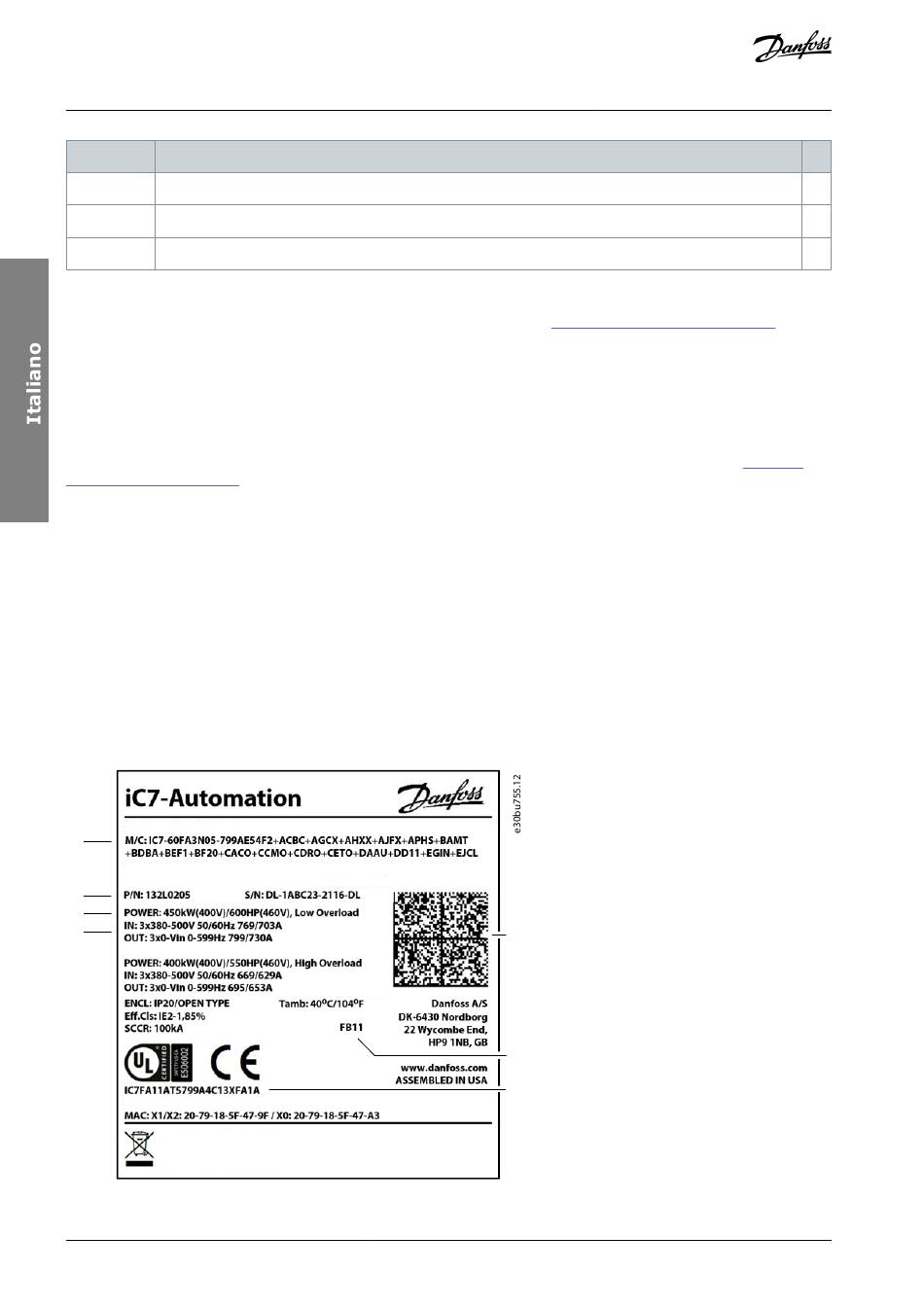

Illustrazione 1: Esempio di codice modello sull'etichetta del prodotto
16 | Danfoss A/S © 2023.05
5
6
7
AN35344302649001-000201 / 136R0272
