Messkopf montieren

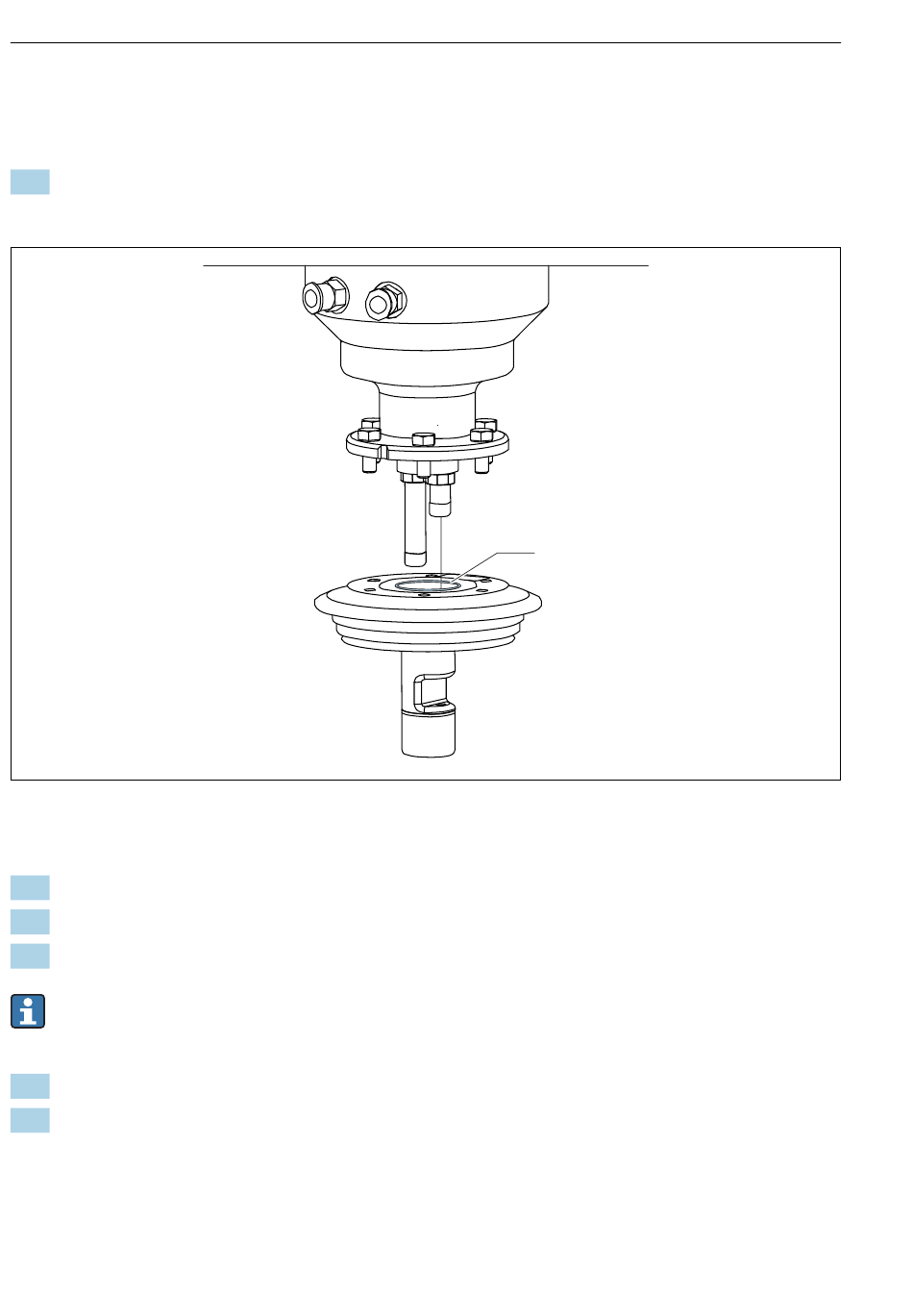

Den neuen Messkopf am Gerät montieren:
1.
Darauf achten, dass der grüne O-Ring (nicht gefettet) in der dafür vorgesehenen Nut
liegt.
1
Grüner O-Ring
2.
Die gelben Schutzkappen von den optischen Hülsen entfernen
3.
Den Temperatursensor in die dafür vorgesehene Öffnung im Messkopf einführen.
4.
Die Hülsen über den entsprechenden Positionen im Messkopf platzieren.
Darauf achten, dass die kurze Hülse auf der Seite des Messspalts liegt.
Darauf achten, dass das Kabel des Temperatursensors nicht eingeklemmt wird.
5.
Den Messkopf auf das Gerät stecken.
6.
Die 6 Sechskantschrauben (Schlüsselweite 8 mm (0,3 in)) mit einem Drehmoment von
6 Nm (4,4 lbf ft) diagonal anziehen.
10
1
A0044336
