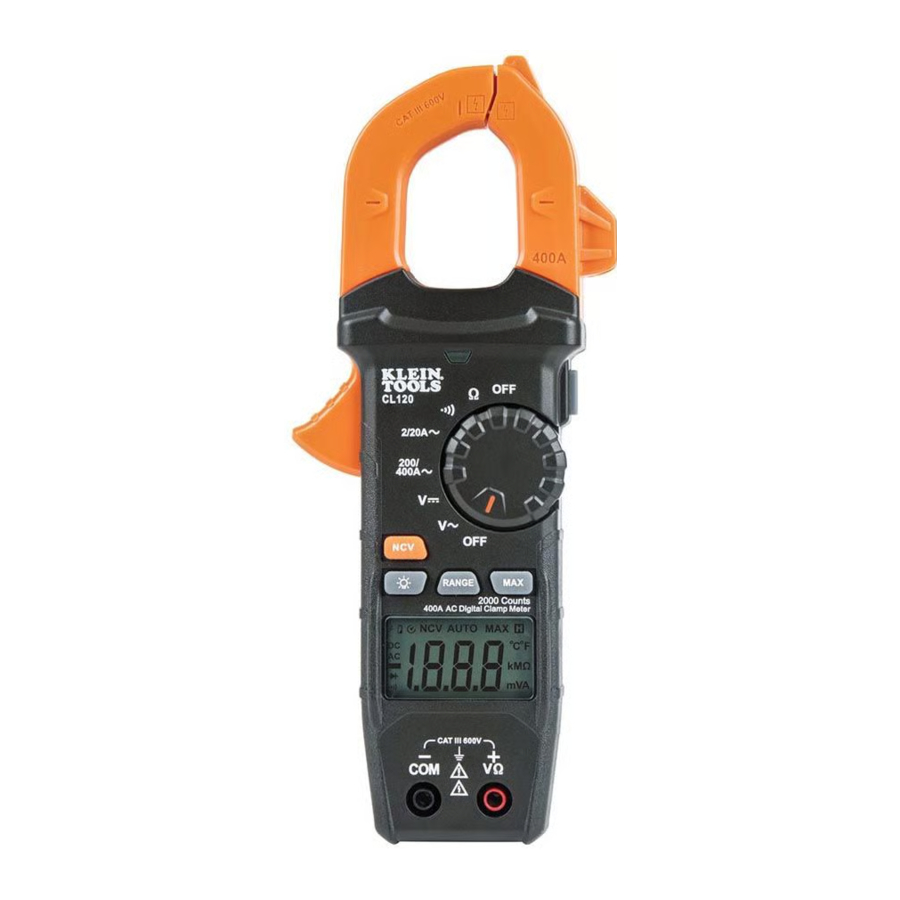

Klein Tools CL120 Handbuch

SYMBOLE AUF DEM MESSGERÄT

AC (Wechselstrom) DC (Gleichstrom)
Widerstand (in Ohm) Akustische Durchgangsprüfung
Schutzisoliert Klasse II Erdung
Warnung oder Vorsicht Gefahr eines Stromschlags
V Spannung (Volt) A Stromstärke (Ampere)
COM Gemeinsam NCV Berührungsloser Spannungsprüfer
Hintergrundbeleuchtung SEL Auswählen
Positiv Negativ

SYMBOLE AUF DEM LCD

AC AC (Wechselstrom) DC DC (Gleichstrom)
Negativer Messwert H Messwerthaltefunktion
Automatische Bereichswahl MAX Maximalwert-Haltefunktion
Batterie schwach Akustische Durchgangsprüfung
M Mega (Wert x 10 6 ) k Kilo (Wert x 10 3 )
m Milli (Wert x 10 -3 ) V Volt
A Ampere Ohm
NCV Berührungsloser Spannungsprüfer Automatische Abschaltung
Anzeige für gefährliche Spannung

MERKMALSDETAILS

MERKMALSDETAILS
HINWEIS: Im Inneren des Messgeräts befinden sich keine vom Benutzer zu wartenden Teile.

  1. 2000-stellige LCD-Anzeige
  2. Funktionswahlschalter
  3. Zange
  4. "COM"-Buchse
  5. "VΩ"-Buchse
  6. Hintergrundbeleuchtungstaste
  7. "RANGE" (Bereichs)-Taste
  1. "MAX" (Maximal)-Taste
  2. Data Hold (Messwerthalte)-Taste
  3. Zangenauslöser
  4. Pfeilmarkierungen
  5. NCV-Taste
  6. NCV-Leuchte
  7. NCV-Sensorantenne

FUNKTIONSTASTEN EIN/AUS

Um das Messgerät einzuschalten, drehen Sie den Funktionswahlschalter von der OFF-Stellung (Aus-Stellung) auf eine beliebige Messstellung. Um das Messgerät auszuschalten, drehen Sie den Funktionswahlschalter auf die OFF-Stellung (Aus-Stellung). Das Symbol für die automatische Abschaltung wird im Display sichtbar sein. Standardmäßig schaltet sich das Messgerät nach 10 Minuten Inaktivität automatisch aus. Schaltet sich das Messgerät in einer Messstellung automatisch aus, drücken Sie eine beliebige Taste, um das Messgerät einzuschalten, oder drehen Sie den Funktionswahlschalter auf OFF (Aus) und schalten Sie das Messgerät dann wieder ein. Um die Auto-Abschaltfunktion zu deaktivieren, halten Sie die "NCV"-Taste gedrückt, bevor Sie das Gerät aus der OFF-Stellung (Aus-Stellung) einschalten. Wenn die Auto-Abschaltfunktion deaktiviert ist, ist das Symbol für die automatische Abschaltung im Display nicht sichtbar.

HINTERGRUNDBELEUCHTUNG
Drücken Sie die Taste für die Hintergrundbeleuchtung , um die Hintergrundbeleuchtung EIN- oder AUSzuschalten. Die Hintergrundbeleuchtung schaltet sich nicht automatisch aus.

BEREICH
Das Messgerät befindet sich standardmäßig im Auto-Range-Modus (automatische Bereichswahl) . Dieser Modus bestimmt automatisch den am besten geeigneten Messbereich für die durchgeführte Messung. Um das Messgerät manuell zu zwingen, in einem anderen Bereich zu messen, verwenden Sie die "RANGE" (Bereichs)-Taste .

  1. Drücken Sie die "RANGE" (Bereichs)-Taste , um den Messbereich manuell auszuwählen ( ist auf dem LCD deaktiviert). Drücken Sie die "RANGE" (Bereichs)-Taste wiederholt, um durch die verfügbaren Bereiche zu blättern, und halten Sie an, sobald der gewünschte Bereich erreicht ist.
  2. Um zum Auto-Range-Modus (automatische Bereichswahl) zurückzukehren, halten Sie die "RANGE" (Bereichs)-Taste länger als zwei Sekunden gedrückt ( wird reaktiviert).

MAX
Wenn die "MAX" (Maximal)-Taste gedrückt wird, verfolgt das Messgerät den Maximalwert, während es weiterhin Messungen vornimmt.

  1. Drücken Sie beim Messen die "MAX" (Maximal)-Taste , um den Maximalwert anzuzeigen. Tritt ein neuer Maximalwert auf, aktualisiert sich die Anzeige mit diesem neuen Wert.
  2. Drücken Sie die "MAX" (Maximal)-Taste erneut, um in den normalen Messmodus zurückzukehren.

DATA HOLD (Messwerthaltefunktion)
Drücken Sie die Data Hold (Messwerthalte)-Taste , um den aktuellen Messwert im Display zu halten. Drücken Sie erneut, um in den Live-Messmodus zurückzukehren.

NCV
Halten Sie die "NCV"-Taste gedrückt, um den NCV-Modus (Berührungslose Spannungsprüfung) zu aktivieren und das Vorhandensein von Wechselspannung zu testen. Das NCV-Symbol und "EF" werden im Display angezeigt. Nähern Sie sich dem zu prüfenden Leiter mit der Sensorantenne . Bei Vorhandensein von Wechselspannung leuchtet die rote NCV-Leuchte auf und es ertönen akustische Signale (Pieptöne). Wenn sich die NCV-Sensorantenne der Spannungsquelle nähert, erhöht sich die Frequenz des akustischen Signals.
Lassen Sie die "NCV"-Taste los, um den NCV-Testmodus zu verlassen.
HINWEIS: Es werden nur Spannungen von 40V AC oder höher erkannt.

BEDIENUNGSANLEITUNG

ANSCHLUSS DER MESSLEITUNGEN
Messen Sie nicht, wenn die Messleitungen nicht richtig eingesetzt sind. Dies könnte zu intermittierenden Anzeigewerten führen. Um einen ordnungsgemäßen Anschluss zu gewährleisten, drücken Sie die Messleitungen fest und vollständig in die Eingangsbuchse.

ANSCHLUSS DER MESSLEITUNGEN

PRÜFEN AN MESSORTEN DER KATEGORIE CAT III
Stellen Sie sicher, dass die Messleitungsschutzhülle fest sitzt. Die Nichtverwendung der CATIII / CATIV Schutzhülle erhöht das Risiko eines Lichtbogenüberschlags.

PRÜFEN AN MESSORTEN DER KATEGORIE CAT III

PRÜFEN AN MESSORTEN DER KATEGORIE CAT II
CAT III / CAT IV Schutzhüllen können für CAT II Messorte entfernt werden. Dies ermöglicht das Prüfen an versenkten Leitern wie z. B. Standard-Wandsteckdosen. Achten Sie darauf, die Schutzhüllen nicht zu verlieren.

PRÜFEN AN MESSORTEN DER KATEGORIE CAT II

WECHSELSTROM (WENIGER ALS 400A)
Der Wechselstrom wird gemessen, indem der Zangenabzug gedrückt wird, um die Zange zu öffnen und diese um einen stromführenden Draht zu legen. Beim Messen ist darauf zu achten, dass die Zange vollständig geschlossen ist, der Abzug vollständig losgelassen ist und der Draht senkrecht durch die Mitte der Zange, in Übereinstimmung mit den Pfeilmarkierungen , verläuft.
WECHSELSTROM (WENIGER ALS 400A)

Zur Strommessung:

  1. Drehen Sie den Funktionswahlschalter auf die Einstellung 200/400 A.
  2. Legen Sie die Zange um den Draht. Die Strommessung wird im Display angezeigt.
    HINWEIS: Wenn der Messwert unter 20A liegt, drehen Sie den Funktionswahlschalter auf die Einstellung 2/20 A für eine verbesserte Auflösung.

WarnungTrennen Sie die Messleitungen, wenn Sie mit der Zange messen.

WECHSEL-/GLEICHSPANNUNG (WENIGER ALS 600V)

  1. Stecken Sie die ROTE Messleitung in die VΩ-Buchse , und die SCHWARZE Messleitung in die COM-Buchse und drehen Sie den Funktionswahlschalter auf die Gleichspannungs- oder Wechselspannungs- Einstellung. Beachten Sie „DC“ (Gleichspannung) oder „AC“ (Wechselspannung) im Display.
    WECHSEL-/GLEICHSPANNUNG (WENIGER ALS 600V)
  2. Legen Sie die Messleitungen an den zu prüfenden Stromkreis an, um die Spannung zu messen. Das Messgerät wählt automatisch den am besten geeigneten Bereich, um den Messwert anzuzeigen.
    HINWEIS: Wenn „“ im LCD erscheint, sind die Messleitungen umgekehrt an den Stromkreis angelegt. Vertauschen Sie die Position der Leitungen, um dies zu korrigieren.
    HINWEIS: Wenn in einer Spannungseinstellung die Messleitungen offen sind, können Messwerte im mV-Bereich auf dem Display erscheinen. Dies ist Rauschen und normal. Durch Zusammenführen der Messleitungen zur Schließung des Stromkreises misst das Messgerät null Volt.
    HINWEIS: Um den mV-Bereich für V AC aufzurufen, muss die Taste „RANGE“ (BEREICH) verwendet werden.
    HINWEIS: Wenn Spannungen über 25V AC oder 60V DC gemessen werden, erscheint die Gefährliche Spannungsanzeige im Display.

WIDERSTANDSMESSUNGEN

  1. Stecken Sie die ROTE Messleitung in die VΩ-Buchse, und die SCHWARZE Messleitung in die COM-Buchse und drehen Sie den Funktionswahlschalter auf die Widerstands- Einstellung. Das Widerstandssymbol erscheint im Display.
  2. Trennen Sie die Stromversorgung vom Stromkreis.
  3. Messen Sie den Widerstand, indem Sie die Messleitungen an den Stromkreis anschließen. Das Messgerät wählt automatisch den am besten geeigneten Bereich, um den Messwert anzuzeigen.
    WIDERSTANDSMESSUNGEN

HINWEIS: Wenn in der Widerstandseinstellung die Messleitungen offen sind (nicht an einem Widerstand angeschlossen) oder ein defekter Widerstand geprüft wird, zeigt das Display „O.L.“ (Überlast) an. Dies ist normal.
WarnungVERSUCHEN SIE NICHT, den Widerstand an einem stromführenden Stromkreis zu messen.

DURCHGANGSPRÜFUNG

  1. Stecken Sie die ROTE Messleitung in die VΩ-Buchse und die SCHWARZE Messleitung in die COM-Buchse und drehen Sie den Funktionswahlschalter auf die Durchgangsprüfungs- Einstellung.
  2. Trennen Sie die Stromversorgung vom Stromkreis.
  3. Prüfen Sie auf Durchgang, indem Sie den Leiter oder Stromkreis mit den Messleitungen verbinden. Wenn der Widerstand weniger als 10Ω beträgt, ertönt ein akustisches Signal und das Display zeigt einen Widerstandswert an, der den Durchgang anzeigt. Wenn der Stromkreis offen ist, zeigt das Display „OL“ (Leerlauf) an.
    DURCHGANGSPRÜFUNG

WarnungVERSUCHEN SIE NICHT, die Durchgangsprüfung an einem stromführenden Stromkreis durchzuführen.

WARTUNG

BATTERIEWECHSEL
Wenn die Anzeige im LCD erscheint, müssen die Batterien ausgetauscht werden.
BATTERIEWECHSEL

  1. Lösen Sie die unverlierbare Schraube und entfernen Sie die Batterieabdeckung.
  2. Ersetzen Sie 3 x AAA Batterien (achten Sie auf die richtige Polarität).
  3. Bringen Sie die Batterieabdeckung wieder an und befestigen Sie die Schraube sicher.

StromschlaggefahrUm das Risiko eines Stromschlags zu vermeiden, trennen Sie die Leitungen von jeder Spannungsquelle, bevor Sie die Batterieabdeckung entfernen.
StromschlaggefahrUm das Risiko eines Stromschlags zu vermeiden, betreiben Sie das Messgerät nicht, solange die Batterieabdeckung entfernt ist.

REINIGUNG

Stellen Sie sicher, dass das Messgerät ausgeschaltet ist, und wischen Sie es mit einem sauberen, trockenen, fusselfreien Tuch ab. Verwenden Sie keine scheuernden Reinigungsmittel oder Lösungsmittel.

LAGERUNG

Entfernen Sie die Batterien, wenn das Messgerät längere Zeit nicht verwendet wird. Setzen Sie es keinen hohen Temperaturen oder Feuchtigkeit aus. Lassen Sie das Messgerät nach einer Lagerung unter extremen Bedingungen, die die im Abschnitt „Allgemeine Spezifikationen“ genannten Grenzwerte überschreiten, vor der Verwendung in den normalen Betriebszustand zurückkehren.

KUNDENDIENST
KLEIN TOOLS, INC.
450 Bond Street
Lincolnshire, IL 60069
1-877-775-5346
customerservice@kleintools.com www.kleintools.com

ALLGEMEINE SPEZIFIKATIONEN

Das Klein Tools CL120 ist ein automatisch messendes digitales Zangenmessgerät, das Wechselstrom über die Zange sowie Wechsel-/Gleichspannung, Widerstand und Durchgang über Messleitungen misst.

  • Betriebshöhe: 6562 ft. (2000 m)
  • Relative Luftfeuchtigkeit: <95% nicht kondensierend
  • Betriebstemperatur: 32° bis 122°F (0° bis 50°C)
  • Lagertemperatur: 14° bis 122°F (-10° bis 50°C)
  • Genauigkeit: Werte angegeben bei 65° bis 83°F (18° bis 28°C)
  • Temperaturkoeffizient: 0,1 x (angegebene Genauigkeit) pro °C über 28°C oder unter 18°C, Korrekturen sind erforderlich, wenn die Umgebungstemperatur außerhalb des Genauigkeitstemperaturbereichs liegt
  • Abmessungen: 8.46" x 3.54" x 1.50" (215 x 90 x 38 mm)
  • Gewicht: 11.04 oz. (313 g) einschließlich Batterien
  • Kalibrierung: Genau für ein Jahr
  • Automatische Abschaltung (APO): Nach ca. 10 Minuten Inaktivität
  • Standards: IEC EN 61010-1, 61010-2-032, 61010-2-033.
    IEC EN 61326-1, 61326-2-2.
    Entspricht UL STD.61010-1,
    61010-2-032,61010-2-033;
    Zertifiziert nach CSA STD.C22.2 NO. 61010-1, 61010-2-032,61010-2-033.
  • Verschmutzungsgrad: 2
  • Genauigkeit: ± (% des Messwerts + Anzahl der am wenigsten signifikanten Ziffern)
  • Fallschutz: 6.6 ft. (2m)
  • Sicherheitsklassifizierung: CATIII 600V, Klasse 2, Doppelte Isolierung
  • Elektromagnetische Umgebung: IEC EN 61326-1. Dieses Gerät erfüllt die Anforderungen für den Einsatz in grundlegenden und kontrollierten elektromagnetischen Umgebungen wie Wohngebäuden, Geschäftsräumen und leicht-industriellen Standorten.

Technische Daten können sich ändern.

ELEKTRISCHE SPEZIFIKATIONEN

Funktion Bereich Auflösung Genauigkeit
Wechselspannung (V AC) 200.0mV 0.1mV ±(2.5% + 10 digits)
2.000V 1mV ±(2.0% + 5 digits)
20.00V 10mV
200.0V 100mV
600V 1V
Gleichspannung (V DC) 200.0mV 0.1mV ±(1.0% + 8 digits)
2.000V 1mV ±(1.0% + 3 digits)
20.00V 10mV
200.0V 100mV
600V 1V

Eingangsimpedanz: 10MΩ
Frequenzbereich: 45 bis 400Hz
Maximaler Eingang: 600V AC Effektivwert oder 600V DC

Wechselstrom (A AC) 2.000A 1mA ±(2.5% + 30 digits)
20.00A 10mA ±(2.0% + 10 digits)
200.0A 100mA
400A 1A

Frequenzbereich: 50 bis 60Hz

Widerstand 200.0Ω 0.1Ω ±(1.2% + 5 digits)
2.000KΩ ±(1.2% + 3 digits)
20.00kΩ 10Ω
200.0kΩ 100Ω
2.000MΩ 1kΩ
20.00MΩ 10kΩ ±(2.0% + 5 digits)

Maximaler Eingang: 600V AC Effektivwert oder 600V DC

WEITERE MESSANWENDUNGEN
Maximaler Eingang: 600V DC oder 600V AC Effektivwert

  • Durchgangsprüfung: Akustisches Signal <10Ω, max. Strom 1,5mA
  • Abtastfrequenz: Ca. 3 Abtastungen pro Sekunde
  • Überlast: "OL" wird auf dem Display angezeigt
  • Polarität: "-" auf dem Display zeigt negative Polarität an
  • Anzeige: 3 ½-stelliges, 2000 Count LCD

WARNHINWEISE

Um einen sicheren Betrieb und die Wartung des Messgeräts zu gewährleisten, befolgen Sie diese Anweisungen. Die Nichtbeachtung dieser Warnhinweise kann zu schweren Verletzungen oder zum Tod führen.

  • Vergewissern Sie sich vor jeder Verwendung, dass das Messgerät funktioniert, indem Sie eine bekannte Spannung oder einen bekannten Strom messen.
  • Verwenden Sie das Messgerät niemals an einem Stromkreis mit Spannungen, die die kategoriebasierte Nennleistung dieses Messgeräts überschreiten.
  • Verwenden Sie das Messgerät nicht bei Gewittern oder nassem Wetter.
  • Verwenden Sie das Messgerät oder die Prüfleitungen nicht, wenn sie beschädigt zu sein scheinen.
  • Nur mit Messleitungen der Kategorie CAT III oder CAT IV verwenden.
  • Stellen Sie sicher, dass die Messleitungen vollständig sitzen, und halten Sie die Finger beim Messen von den Metallkontaktflächen der Prüfspitzen fern.
  • Öffnen Sie das Messgerät nicht, um die Batterien zu wechseln, während die Prüfspitzen angeschlossen sind.
  • Seien Sie vorsichtig, wenn Sie mit Spannungen über 25 V AC Effektivwert oder 60 V DC arbeiten. Solche Spannungen stellen eine Stromschlaggefahr dar.
  • Um falsche Messwerte zu vermeiden, die zu einem Stromschlag führen können, wechseln Sie die Batterien, wenn eine Anzeige für niedrigen Batteriestand erscheint.
  • Versuchen Sie nicht, Widerstand oder Durchgang an einem spannungsführenden Stromkreis zu messen.
  • Beachten Sie stets die örtlichen und nationalen Sicherheitsvorschriften. Verwenden Sie persönliche Schutzausrüstung, um Stromschläge und Lichtbogenverletzungen zu vermeiden, wo gefährliche spannungsführende Leiter freiliegen.
