Klein Tools CL220 Handbuch

ALLGEMEINE SPEZIFIKATIONEN

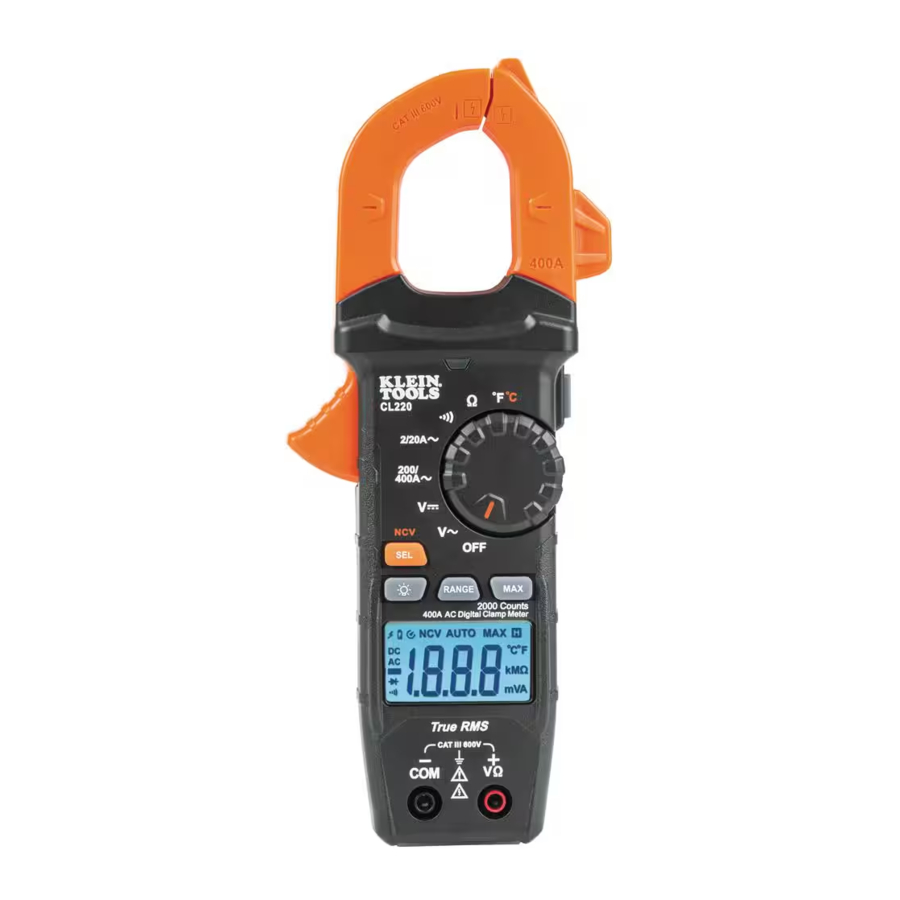

Klein Tools CL220 ist ein digitales Zangenmessgerät mit automatischer Bereichswahl und Echteffektivwertmessung (TRMS), das Wechselstrom über die Zange, AC/DC-Spannung, Widerstand und Durchgang über Prüfleitungen sowie Temperatur über einen Thermoelementfühler misst.

• Betriebshöhe: 6562 ft. (2000m)
• Relative Luftfeuchtigkeit: <95% nicht kondensierend
• Betriebstemperatur: 32° bis 122°F (0° bis 50°C)
• Lagertemperatur: 14° bis 122°F (-10° bis 50°C)
• Genauigkeit: Werte angegeben bei 65° bis 83°F (18° bis 28°C)
• Temperaturkoeffizient: 0.1 x (Angegebene Genauigkeit) pro °C über 28°C oder unter 18°C, Korrekturen sind erforderlich, wenn die Umgebungstemperatur außerhalb des Genauigkeitstemperaturbereichs liegt
• Abmessungen: 8.46" x 3.54" x 1.50" (215 x 90 x 38 mm)
• Gewicht: 11.04 oz. (313 g) einschließlich Batterien
• Kalibrierung: Ein Jahr genau
• Automatische Abschaltung (APO): Nach ca. 10 Minuten Inaktivität
• Standards: IEC EN 61010-1, 61010-2-032, 61010-2-033. IEC EN 61326-1, 61326-2-2. Konform mit UL STD.61010-1, 61010-2-032,61010-2-033; Zertifiziert nach CSA STD.C22.2 NO. 61010-1, 61010-2-032,61010-2-033.
• Verschmutzungsgrad: 2
• Genauigkeit: ± (% des Messwerts + # der am wenigsten signifikanten Ziffern)
• Sturzschutz: 6.6 ft. (2m)
• Sicherheitsbewertung: CATIII 600V, Klasse 2, Doppelte Isolierung
• Elektromagnetische Umgebung: IEC EN 61326-1. Dieses Gerät erfüllt die Anforderungen für den Einsatz in grundlegenden und kontrollierten elektromagnetischen Umgebungen wie Wohngebäuden, Geschäftsräumen und leichtindustriellen Standorten.

Spezifikationen können sich ändern.

ELEKTRISCHE SPEZIFIKATIONEN

Eingangsimpedanz: 10MΩ
Frequenzbereich: 45 bis 400Hz
Maximaler Eingang: 600V AC RMS oder 600V DC

Frequenzbereich: 50 bis 60Hz

Maximaler Eingang: 600V AC RMS oder 600V DC

WEITERE MESSANWENDUNGEN
Maximaler Eingang: 600V AC RMS oder 600V DC

• Durchgangsprüfung: Akustisches Signal <10Ω, Max. Strom 1.5mA
• Abtastfrequenz: 3 Messwerte pro Sekunde
• Überlast: "OL" wird auf dem Display angezeigt
• Polarität: "-" auf dem Display zeigt negative Polarität an
• Anzeige: 3 ½-stellig, 2000 Counts LCD

WARNUNGEN - ALLGEMEIN

• Verwenden Sie das Messgerät niemals an einem Stromkreis mit Spannungen, die die kategoriebasierte Nennleistung dieses Messgeräts überschreiten.
• Verwenden Sie das Messgerät nicht bei Gewittern oder nassem Wetter.
• Verwenden Sie das Messgerät oder die Prüfleitungen nicht, wenn sie beschädigt zu sein scheinen.
• Nur mit Prüfleitungen der Kategorie CAT III oder CAT IV verwenden.
• Stellen Sie sicher, dass die Prüfleitungen vollständig in die Buchsen eingesteckt sind, und halten Sie die Finger beim Messen von den Metallkontakten der Sonden fern.
• Seien Sie vorsichtig bei der Arbeit mit Spannungen über 25V AC RMS oder 60V DC. Solche Spannungen stellen eine Stromschlaggefahr dar.
• Um Fehlmessungen zu vermeiden, die zu einem Stromschlag führen können, ersetzen Sie die Batterien, wenn die Anzeige für niedrigen Batteriestand erscheint.
• Versuchen Sie nicht, Widerstand oder Durchgang an einem spannungsführenden Stromkreis zu messen.
• Beachten Sie immer die lokalen und nationalen Sicherheitsvorschriften. Verwenden Sie persönliche Schutzausrüstung, um Stromschläge und Lichtbogenverletzungen zu vermeiden, wo gefährliche spannungsführende Leiter freiliegen.
• Um das Risiko eines Stromschlags zu vermeiden, trennen Sie die Leitungen von jeder Spannungsquelle, bevor Sie das Batteriefach öffnen.
• Um das Risiko eines Stromschlags zu vermeiden, betreiben Sie das Messgerät nicht, während die Batteriefachabdeckung entfernt ist.

WARNUNGEN - NCV-FUNKTION

• Wenn die NCV-Funktion gestartet wird, zeigen ein blinkendes oder durchgehendes rotes Leuchten und ein akustisches Signal das Vorhandensein von Spannung an. Wenn keine Anzeige erfolgt, kann trotzdem Spannung vorhanden sein.
• Überprüfen Sie vor und nach jedem Gebrauch des NCVT die Funktion, indem Sie einen bekannten, funktionierenden Stromkreis testen, der innerhalb der Nennleistung dieses Geräts liegt.
• Gehen Sie niemals davon aus, dass Neutral- oder Erdungsleiter spannungsfrei sind. Neutralleiter in Mehrdraht-Abzweigstromkreisen können unter Spannung stehen, wenn sie getrennt sind, und müssen vor der Handhabung erneut getestet werden.
• Der NCV-Tester erkennt Spannung NICHT, wenn:
• Der Draht abgeschirmt ist.
• Der Bediener nicht geerdet oder anderweitig von einer effektiven Erdung isoliert ist.
• Die Spannung Gleichstrom ist.
• Der NCV-Tester erkennt Spannung MÖGLICHERWEISE NICHT, wenn:
• Der Benutzer den Tester nicht hält.
• Der Benutzer mit einem Handschuh oder anderen Materialien vom Tester isoliert ist.
• Der Draht teilweise vergraben ist oder sich in einem geerdeten Metallrohr befindet.
• Der Tester sich in einiger Entfernung von der Spannungsquelle befindet.
• Das von der Spannungsquelle erzeugte Feld blockiert, gedämpft oder anderweitig gestört wird.
• Die Frequenz der Spannung keine perfekte Sinuswelle zwischen 50 und 500Hz ist.
• Der Tester außerhalb der Betriebsbedingungen liegt (im Abschnitt Spezifikationen aufgeführt).
• Der Betrieb kann durch Unterschiede im Steckdosendesign und in der Isolationsdicke und -art beeinträchtigt werden; der Tester ist möglicherweise nicht mit einigen Arten von Standard- oder manipulationssicheren (TR) Steckdosen kompatibel.
• Nicht an unisolierten gefährlichen spannungsführenden Leitern anwenden.
• Die Erkennung über 50V ist unter "normalen" Bedingungen wie unten angegeben spezifiziert. Der Tester kann unter verschiedenen Bedingungen bei einem anderen Schwellenwert erkennen oder überhaupt nicht erkennen, es sei denn:
• Die Spitze des Testers befindet sich innerhalb von 0,25 Zoll einer ungehindert abstrahlenden AC-Spannungsquelle.
• Der Benutzer hält das Gehäuse des Testers mit der bloßen Hand.
• Der Benutzer steht auf oder ist mit der Erde verbunden.
• Die Luftfeuchtigkeit ist nominal (50% relative Luftfeuchtigkeit).
• Der Tester wird ruhig gehalten.

SYMBOLE AM MESSGERÄT

AC (Wechselstrom)

DC (Gleichstrom)

Widerstand (in Ohm)Akustische Durchgangsprüfung

Doppelt isolierte Klasse IIErdung

Warnung oder VorsichtStromschlaggefahr

Geeignet für unisolierten, gefährlichen spannungsführenden Leiter

V
Spannung (Volt)

A
Stromstärke (Ampere)

COM
Gemeinsam

NCV

Berührungsloser Spannungsprüfer

Hintergrundbeleuchtung

SEL
Auswählen

Positiv

Negativ

Akustische Durchgangsprüfung

Erde

Stromschlaggefahr

SYMBOLE AUF DEM LCD

AC
AC (Wechselstrom)

DC
DC (Gleichstrom)

Negative Anzeige

H
Datenhaltefunktion

Automatische Bereichswahl

MAX Maximalwert-Haltefunktion

Niedriger Batteriestand

M
Mega (Wert x 10⁶)

m
Milli (Wert x 10^-3)

k
Kilo (Wert x 10³)

V
Volt

A
AmpereOhm

NCV
Berührungsloser SpannungsprüferAutomatische Abschaltung

Gefährliche Spannungsanzeige

Ohm Auto

Abschaltung

FUNKTIONSDETAILS

HINWEIS: Das Messgerät enthält keine vom Benutzer zu wartenden Teile.

FUNKTIONSTASTEN

EIN/AUS

Um das Messgerät einzuschalten, drehen Sie den Funktionswahlschalter 2 von der AUS-Einstellung auf eine beliebige Messeinstellung. Um das Messgerät auszuschalten, drehen Sie den Funktionswahlschalter 2 auf die AUS-Einstellung. Das Symbol für die automatische Abschaltung wird auf der Anzeige sichtbar sein. Standardmäßig schaltet sich das Messgerät nach 10 Minuten Inaktivität automatisch aus. Wenn sich das Messgerät in einer Messeinstellung automatisch ausschaltet, drücken Sie eine beliebige Taste, um das Messgerät einzuschalten, oder drehen Sie den Funktionswahlschalter 2 auf AUS und schalten Sie das Messgerät dann wieder ein. Um die automatische Abschaltfunktion zu deaktivieren, halten Sie die "SEL/NCV" (Auswahl/NCV) Taste 12 gedrückt, bevor Sie das Messgerät aus der AUS-Einstellung einschalten. Wenn die automatische Abschaltung deaktiviert ist, ist das Symbol für die automatische Abschaltung auf der Anzeige nicht sichtbar.

SEL / NCV TASTE (FÜR NCV-PRÜFUNG)

Halten Sie die "SEL/NCV" (Auswahl/NCV) Taste 12 gedrückt, um in den kontaktlosen Spannungsprüfmodus (NCV) zu gelangen und auf das Vorhandensein von Wechselspannung zu prüfen. Das NCV-Symbol und "EF" (EF) werden auf der Anzeige erscheinen. Nähern Sie sich dem zu prüfenden Leiter mit der Sensorantenne 14. Beim Vorhandensein von Wechselspannung leuchtet die rote NCV-Leuchte 13 auf und es ertönen akustische Signale (Pieptöne). Lassen Sie die "SEL/NCV" (Auswahl/NCV) Taste los, um den NCV-Prüfmodus zu verlassen.

HINWEIS: Es werden nur Spannungen von 40 V AC oder mehr erkannt.

HINTERGRUNDBELEUCHTUNG

Drücken Sie das Hintergrundbeleuchtungs-Tastensymbol 6, um die Hintergrundbeleuchtung ein- oder auszuschalten. Die Hintergrundbeleuchtung schaltet sich nicht automatisch aus.

BEREICH

Das Messgerät wechselt standardmäßig in den Auto-Range-Modus . Dieser Modus bestimmt automatisch den am besten geeigneten Messbereich für die durchgeführte Messung. Um das Messgerät manuell zu zwingen, in einem anderen Bereich zu messen, verwenden Sie die "RANGE" (Bereich) Taste 7.

1. Drücken Sie die "RANGE" (Bereich) Taste7, um den Messbereich manuell auszuwählen ( ist auf dem LCD deaktiviert). Drücken Sie die "RANGE" (Bereich) Taste 7 wiederholt, um durch die verfügbaren Bereiche zu blättern, und halten Sie an, sobald der gewünschte Bereich erreicht ist.
2. Um in den Auto-Range-Modus zurückzukehren, halten Sie die "RANGE" (Bereich) Taste7 länger als zwei Sekunden gedrückt ( ist reaktiviert).

MAX

Wenn die "MAX" (Maximum) Taste 8 gedrückt wird, verfolgt das Messgerät den Maximalwert, während es weiterhin Messwerte erfasst.

1. Beim Messen die "MAX" (Maximum) Taste8 drücken, um den Maximalwert anzuzeigen. Wenn ein neues Maximum auftritt, aktualisiert sich die Anzeige mit diesem neuen Wert.
2. Die "MAX" (Maximum) Taste 8 erneut drücken, um in den normalen Messmodus zurückzukehren.

DATA HOLD (MESSWERT HALTEN)

Drücken Sie die Data Hold (Messwert halten) Taste 9, um den aktuellen Messwert auf der Anzeige zu halten. Erneut drücken, um in den Live-Messmodus zurückzukehren.

BEDIENUNGSANLEITUNG

PRÜFLEITUNGEN ANSCHLIESSEN

Nicht testen, wenn die Prüfleitungen nicht richtig eingesetzt sind. Dies könnte zu intermittierenden Anzeigen führen. Um eine korrekte Verbindung zu gewährleisten, die Leitungen fest und vollständig in die Eingangsbuchse drücken.

MESSUNG AN CAT III MESSORTEN

Stellen Sie sicher, dass die Prüfleitungsabschirmung fest sitzt. Die Nichtverwendung der CATIII / CATIV-Abschirmung erhöht das Risiko eines Lichtbogenüberschlags.

MESSUNG AN CAT II MESSORTEN

CAT III / CAT IV Abschirmungen können für CAT II Umgebungen entfernt werden. Dies ermöglicht Messungen an vertieften Leitern, wie z.B. Standardsteckdosen. Achten Sie darauf, die Abschirmungen nicht zu verlieren.

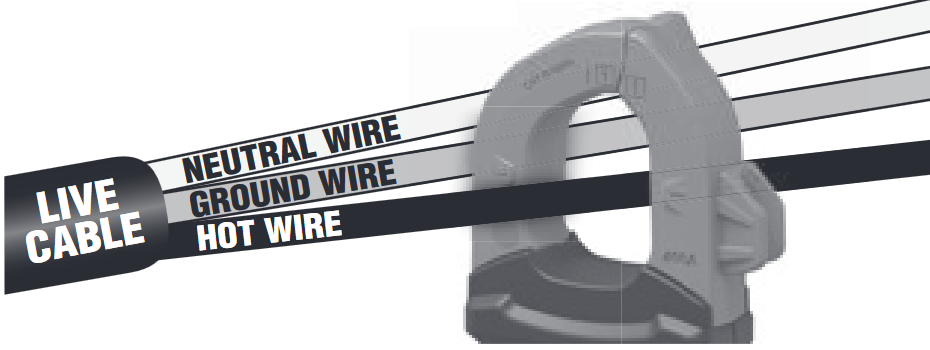

WECHSELSTROM (UNTER 400A)

Wechselstrom wird gemessen, indem der Zangenauslöser 10 gedrückt wird, um die Zange zu öffnen, und diese um einen stromführenden Draht gelegt wird. Beim Messen ist darauf zu achten, dass die Zange vollständig geschlossen ist, wobei der Auslöser 10 vollständig losgelassen ist, und der Draht senkrecht durch die Mitte der Zange in Übereinstimmung mit den Pfeilmarkierungen 11 geführt wird.

So messen Sie den Strom:

1. Drehen Sie den Funktionswahlschalter2 auf die Einstellung 200/400 A.

2. Legen Sie die Zange um den Draht. Die Strommessung wird auf der Anzeige dargestellt.

HINWEIS: Wenn die Messung weniger als 20 A beträgt, drehen Sie den Funktionswahlschalter 2 auf die Einstellung 2/20 A für eine verbesserte Auflösung.

Prüfleitungen beim Messen mit der Zange abklemmen.

AC/DC-SPANNUNG (UNTER 600V)

1. Rote Prüfleitung in die VΩ-Buchse5 einstecken, und schwarze Prüfleitung in die COM-Buchse 4 einstecken, und den Funktionswahlschalter 2 auf die Gleichspannungs- oder Wechselspannungs- Einstellung drehen. Beachten Sie "DC" oder "AC" auf der Anzeige.

2. Die Prüfleitungen an den zu prüfenden Stromkreis anlegen, um die Spannung zu messen. Das Messgerät wählt automatisch den am besten geeigneten Bereich, um die Messung anzuzeigen.

HINWEIS: Wenn "–" (Minus) auf dem LCD erscheint, werden die Prüfleitungen verkehrt herum an den Stromkreis angelegt. Vertauschen Sie die Position der Leitungen, um dies zu korrigieren.

HINWEIS: Wenn sich das Messgerät in einer Spannungseinstellung befindet und die Prüfleitungen offen sind, können Messwerte im mV-Bereich auf der Anzeige erscheinen. Dies ist Rauschen und normal. Durch Berühren der Prüfleitungen miteinander, um den Stromkreis zu schließen, misst das Messgerät null Volt.

HINWEIS: Um den mV-Bereich für V AC zuzugreifen, muss die "RANGE" (Bereich) Taste 7 verwendet werden.

Manuelle Modussequenz

HINWEIS: Wenn Spannungen von mehr als 25 V AC oder 60 V DC gemessen werden, erscheint die Warnanzeige für gefährliche Spannung auf der Anzeige.

WIDERSTANDSMESSUNGEN

1. Rote Prüfleitung in die VΩ-Buchse5 einstecken, und schwarze Prüfleitung in die COM-Buchse 4 einstecken, und den Funktionswahlschalter 2 auf die Widerstandseinstellung drehen. Das Widerstandssymbol erscheint auf der Anzeige.
2. Strom vom Stromkreis trennen.
3. Widerstand messen, indem die Prüfleitungen an den Stromkreis angeschlossen werden. Das Messgerät wählt automatisch den am besten geeigneten Bereich, um die Messung anzuzeigen.


HINWEIS: Wenn sich das Messgerät in einer Widerstandseinstellung befindet und die Prüfleitungen offen sind (nicht an einem Widerstand angeschlossen), oder wenn ein defekter Widerstand getestet wird, zeigt die Anzeige O.L. an. Dies ist normal.

Versuchen Sie NICHT, den Widerstand an einem unter Spannung stehenden Stromkreis zu messen.

DURCHGANGSPRÜFUNG

1. Rote Prüfleitung in die VΩ-Buchse5 einstecken und schwarze Prüfleitung in die COM-Buchse 4 einstecken, und den Funktionswahlschalter 2 auf die Durchgangsprüfungs-Einstellung drehen.
2. Strom vom Stromkreis trennen.
3. Prüfen Sie auf Durchgang, indem Sie den Leiter oder Stromkreis mit den Prüfleitungen verbinden. Wenn der Widerstand weniger als 10Ω beträgt, ertönt ein akustisches Signal und die Anzeige zeigt einen Widerstandswert an, der den Durchgang anzeigt. Wenn der Stromkreis offen ist, zeigt die Anzeige "OL" an.


Versuchen Sie NICHT, den Durchgang an einem unter Spannung stehenden Stromkreis zu messen.

TEMPERATUR

1. K-Typ-Thermoelement in die VΩ-Buchse 5 und COM-Buchse 4 einstecken (beachten Sie die Polaritätsmarkierungen am Thermoelement und Messgerät), und den Funktionswahlschalter 2 auf die Temperatureinstellung drehen.
   HINWEIS: Das Messgerät ist in diesem Modus standardmäßig auf die Fahrenheit-Skala eingestellt. Um in die Celsius-Skala zu wechseln, drücken Sie die "SELECT" (Auswahl) Taste 12 einmal. Stellen Sie sicher, dass das entsprechende Symbol (entweder °F oder °C) auf der Anzeige erscheint.
2. Um die Temperatur zu messen, stellen Sie Kontakt zwischen der Thermoelementspitze und dem zu messenden Objekt her. Wenn Thermoelementspitze und Objekt im thermischen Gleichgewicht sind, stabilisiert sich die Messung auf der Anzeige.


Thermoelement entfernen, bevor das Messgerät auf andere Messfunktionen umgeschaltet wird.

Das beim ursprünglichen Kauf enthaltene Thermoelement ist nur für Temperaturen unter 446°F / 230°C geeignet. Um höhere Temperaturen zu messen, sollte ein K-Typ-Thermoelement mit dem geeigneten Messbereich verwendet werden.

WARTUNG

BATTERIEWECHSEL

Wenn die Anzeige auf dem LCD erscheint, müssen die Batterien ausgetauscht werden.

1. Die unverlierbare Schraube lösen und die Batterieabdeckung entfernen.
2. 3 x AAA-Batterien ersetzen (auf richtige Polarität achten).
3. Batterieabdeckung wieder anbringen und Schraube fest anziehen.


Um das Risiko eines Stromschlags zu vermeiden, die Leitungen von jeder Spannungsquelle trennen, bevor die Batterieabdeckung entfernt wird.

Um das Risiko eines Stromschlags zu vermeiden, das Messgerät nicht betreiben, während die Batterieabdeckung entfernt ist.

REINIGUNG

Stellen Sie sicher, dass das Messgerät ausgeschaltet ist, und wischen Sie es mit einem sauberen, trockenen, fusselfreien Tuch ab. Verwenden Sie KEINE scheuernden Reinigungsmittel oder Lösungsmittel.

LAGERUNG

Entfernen Sie die Batterien, wenn das Messgerät längere Zeit nicht verwendet wird. Setzen Sie es keinen hohen Temperaturen oder Feuchtigkeit aus. Nach einer Lagerung unter extremen Bedingungen, die die im Abschnitt „Allgemeine Spezifikationen“ genannten Grenzwerte überschreiten, lassen Sie das Messgerät vor der Verwendung in den normalen Betriebszustand zurückkehren.
