Klein Tools CL600 Handbuch

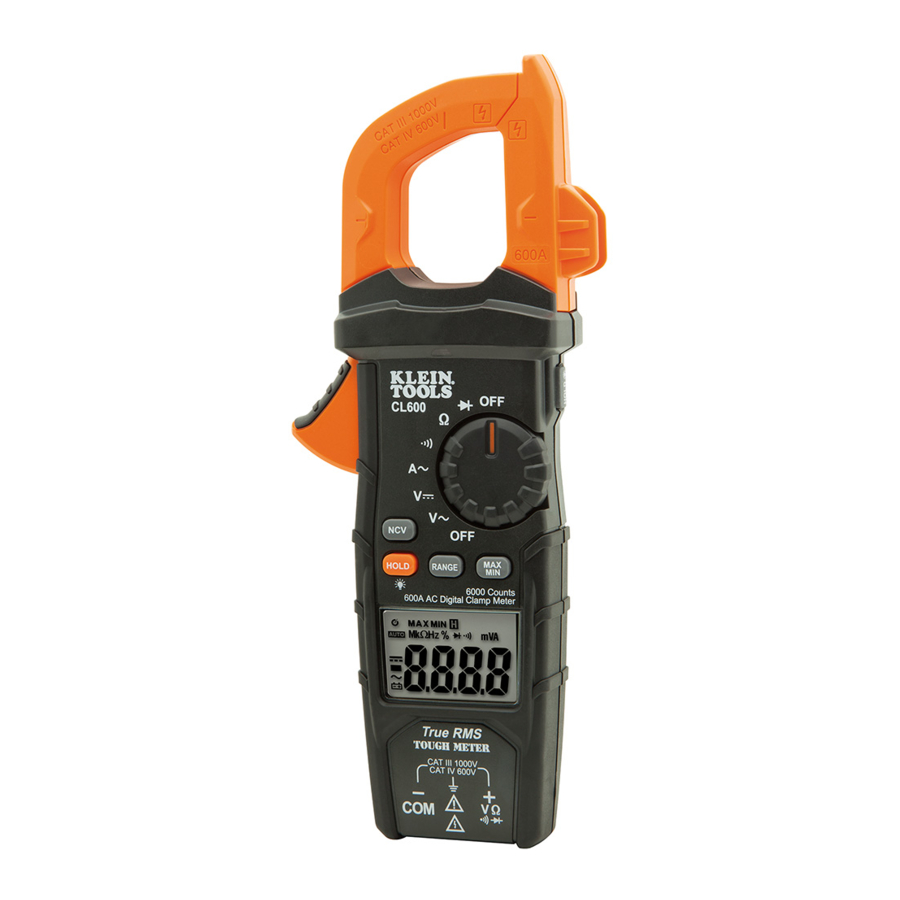

MERKMALE

HINWEIS: Das Messgerät enthält keine vom Benutzer zu wartenden Teile.

1. 6000-stellige LCD-Anzeige
2. Funktionswahlschalter
3. Zange
4. „COM“-Buchse
5. „VΩ“-Buchse
6. Data Hold (Messwertspeicher) / Backlight (Hintergrundbeleuchtung) Taste
7. „RANGE“ (Bereich) Taste

8. „MAX/MIN“ (Max/Min) Taste
9. Data Hold (Messwertspeicher) / Backlight (Hintergrundbeleuchtung) Taste Nr. 2
10. Zangen-Auslöser (zum Öffnen der Zange drücken)
11. Pfeilmarkierungen
12. Taste für berührungslose Spannungsmessung
13. Messleitungs-Halterung für Prüfspitze
14. Sensor für berührungslose Spannungsmessung

FUNKTIONSTASTEN

EIN/AUS
Um das Messgerät einzuschalten, drehen Sie den Funktionswahlschalter aus der OFF (AUS)-Stellung in eine beliebige Messstellung. Um das Messgerät auszuschalten, drehen Sie den Funktionswahlschalter in eine der OFF (AUS)-Stellungen. Standardmäßig schaltet sich das Messgerät nach 30 Minuten Inaktivität automatisch aus. Wenn sich das Messgerät in einer Messstellung automatisch ausschaltet, drehen Sie den Funktionswahlschalter in eine andere Stellung (ausgenommen die OFF (AUS)-Stellungen), um das Messgerät einzuschalten. Um die automatische Abschaltfunktion zu deaktivieren, halten Sie die Taste „RANGE“ (Bereich) gedrückt, bevor Sie das Gerät aus der OFF (AUS)-Stellung einschalten. Wenn die automatische Abschaltung deaktiviert ist, ist das Symbol für automatische Abschaltung in der Anzeige nicht sichtbar.

DATA HOLD (Messwertspeicher)
Drücken Sie eine der Data Hold (Messwertspeicher) / Backlight (Hintergrundbeleuchtung) Tasten oder , um den Messwert in der Anzeige zu halten. Drücken Sie erneut, um die Anzeige freizugeben und zur Live-Messung zurückzukehren.

BACKLIGHT (Hintergrundbeleuchtung)
Halten Sie eine der Data Hold (Messwertspeicher) / Backlight (Hintergrundbeleuchtung) Tasten oder länger als eine Sekunde gedrückt, um die Hintergrundbeleuchtung einzuschalten. Die Hintergrundbeleuchtung schaltet sich nach 3 Minuten Inaktivität automatisch aus.

RANGE (Bereich)
Das Messgerät wechselt standardmäßig in den Auto-Range (Auto-Bereichs)-Modus . Dieser Modus bestimmt automatisch den am besten geeigneten Messbereich für die durchgeführte Messung. Um das Messgerät manuell auf einen anderen Bereich einzustellen, verwenden Sie die Range (Bereich) Taste .

1. Drücken Sie die „RANGE“ (Bereich) Taste, um den Messbereich manuell auszuwählen ( wird auf dem LCD deaktiviert). Drücken Sie die „RANGE“ (Bereich) Taste wiederholt, um durch die verfügbaren Bereiche zu blättern, und stoppen Sie, sobald der gewünschte Bereich erreicht ist.
2. Um in den Auto-Range (Auto-Bereichs)-Modus zurückzukehren, halten Sie die „RANGE“ (Bereich) Taste länger als eine Sekunde gedrückt ( wird reaktiviert).

MAX/MIN (Maximal-/Minimalwert)
Wenn die Taste „MAX/MIN“ (Maximal-/Minimalwert) gedrückt wird, erfasst das Messgerät die Maximal- und Minimalwerte sowie die Differenz zwischen den Maximal- und Minimalwerten, während es weiterhin Messwerte aufnimmt.

1. Drücken Sie während der Messung die „MAX/MIN“ (Maximal-/Minimalwert) Taste, um zwischen dem Maximalwert (MAX) und dem Minimalwert (MIN) umzuschalten.
2. Halten Sie die „MAX/MIN“ (Maximal-/Minimalwert) Taste länger als eine Sekunde gedrückt, um zum normalen Messmodus zurückzukehren.

BERÜHRUNGSLOSE SPANNUNGSPRÜFUNG
Drücken Sie die NCV (Berührungslose Spannungsmessung) Taste , um Wechselspannung mit dem integrierten berührungslosen Spannungsmessgerät zu prüfen. Führen Sie die Messantenne an den zu prüfenden Leiter heran. Das Messgerät gibt visuelle Warnsignale aus, wenn Wechselspannung erkannt wird.

MESSLEITUNGS-HALTERUNG
Bei der Arbeit mit Messleitungen kann eine Prüfspitze in der Messleitungs-Halterung befestigt werden, um eine natürliche Zweihandbedienung mit der Zange in einer Hand und einer einzelnen Prüfspitze in der anderen zu ermöglichen.

BEDIENUNGSANLEITUNG

ANSCHLIESSEN DER MESSLEITUNGEN
Führen Sie keine Messungen durch, wenn die Messleitungen nicht richtig eingesetzt sind. Dies könnte zu intermittierenden Anzeigewerten führen. Um eine ordnungsgemäße Verbindung zu gewährleisten, drücken Sie die Messleitungen fest und vollständig in die Eingangsbuchse.

MESSUNGEN AN MESSORTEN DER KATEGORIE CAT III / CAT IV
Stellen Sie sicher, dass die Messleitungsabschirmung fest sitzt. Die Nichtverwendung der CATIII / CATIV-Abschirmung erhöht das Risiko eines Lichtbogenüberschlags.

MESSUNGEN AN MESSORTEN DER KATEGORIE CAT II
CAT III / CAT IV-Schutzhüllen können für CAT II-Standorte entfernt werden. Dies ermöglicht Messungen an vertieften Leitern, wie z.B. Standardsteckdosen. Achten Sie darauf, die Schutzhüllen nicht zu verlieren.

WECHSELSTROM (WENIGER ALS 600 A)
Wechselstrom wird gemessen, indem der Zangen-Auslöser gedrückt wird, um die Zange zu öffnen und diese um einen stromführenden Draht zu legen. Beim Messen ist darauf zu achten, dass die Zange mit vollständig losgelassenem Auslöser vollständig geschlossen ist und dass der Draht senkrecht durch die Mitte der Zange in Übereinstimmung mit den Pfeilmarkierungen verläuft.

So messen Sie Strom:

1. Drehen Sie den Funktionswahlschalter auf die Wechselstrom A Stellung.
2. Legen Sie die Zange um den Draht. Die Strommessung wird in der Anzeige angezeigt. Das Messgerät wählt automatisch den am besten geeigneten Bereich, um die Messung anzuzeigen.

Trennen Sie die Messleitungen, wenn Sie mit der Zange messen.

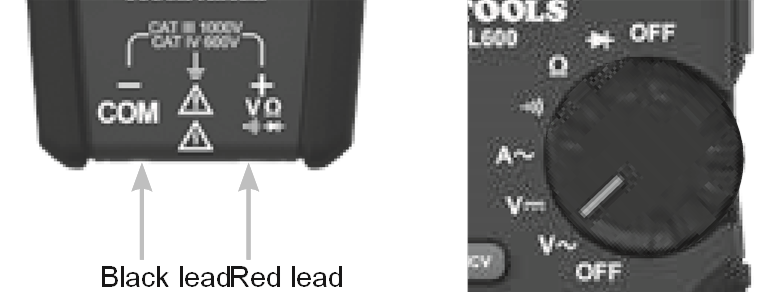

WECHSELSPANNUNG (WENIGER ALS 1000 V)

1. Stecken Sie die ROTE Messleitung in die VΩ-Buchse und die SCHWARZE Messleitung in die COM-Buchse , und drehen Sie den Funktionswahlschalter auf die Wechselspannung V Stellung.

2. Legen Sie die Messleitungen an den zu prüfenden Stromkreis an, um die Spannung zu messen. Das Messgerät wählt automatisch den am besten geeigneten Bereich, um die Messung anzuzeigen.

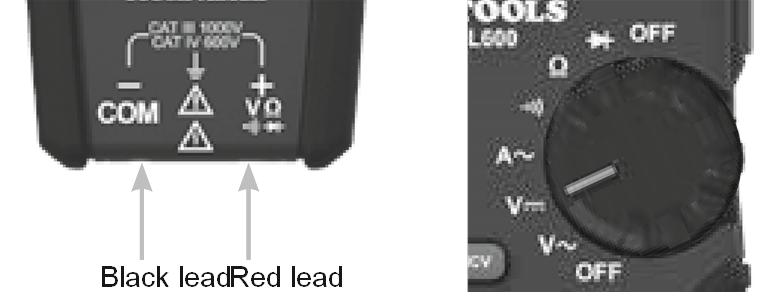

GLEICHSPANNUNG (WENIGER ALS 1000 V)

1. Stecken Sie die ROTE Messleitung in die VΩ-Buchse und die SCHWARZE Messleitung in die COM-Buchse , und drehen Sie den Funktionswahlschalter auf die Gleichspannung V Stellung.

2. Legen Sie die Messleitungen an den zu prüfenden Stromkreis an, um die Spannung zu messen. Das Messgerät wählt automatisch den am besten geeigneten Bereich, um die Messung anzuzeigen.

HINWEIS: Wenn „–“ auf dem LCD erscheint, werden die Messleitungen verkehrt herum an den Stromkreis angelegt. Tauschen Sie die Position der Leitungen, um dies zu korrigieren.
HINWEIS: Wenn sich das Gerät in einer Spannungseinstellung befindet und die Messleitungen offen sind, können Messwerte im mV-Bereich auf der Anzeige erscheinen. Dies ist Rauschen und normal. Durch das Zusammenführen der Messleitungen zum Schließen des Stromkreises misst das Messgerät null Volt.

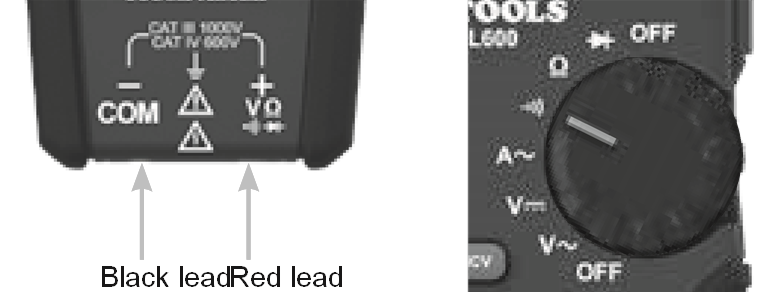

DURCHGANGSPRÜFUNG

1. Stecken Sie die ROTE Messleitung in die VΩ-Buchse und die SCHWARZE Messleitung in die COM-Buchse , und drehen Sie den Funktionswahlschalter auf die Continuity (Durchgangsprüfung) Stellung.
2. Schalten Sie den Stromkreis spannungsfrei.
3. Prüfen Sie den Durchgang, indem Sie den Leiter oder Stromkreis mit den Messleitungen verbinden. Wenn ein Widerstand von weniger als 50 Ω gemessen wird, ertönt ein akustisches Signal und die Anzeige zeigt einen Widerstandswert an, der auf Durchgang hinweist. Wenn der Stromkreis offen ist, zeigt die Anzeige „OL“ an.


VERSUCHEN SIE NICHT, den Durchgang an einem stromführenden Stromkreis zu messen.

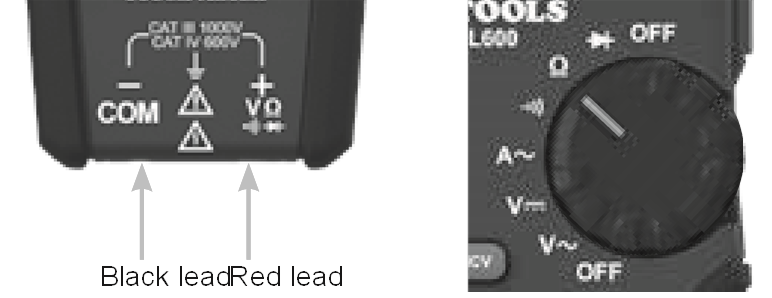

WIDERSTANDSMESSUNGEN

1. Stecken Sie die ROTE Messleitung in die VΩ-Buchse und die SCHWARZE Messleitung in die COM-Buchse , und drehen Sie den Funktionswahlschalter auf die Resistance (Widerstand) Stellung.
2. Schalten Sie den Stromkreis spannungsfrei.
3. Messen Sie den Widerstand, indem Sie die Messleitungen an den Stromkreis anschließen. Das Messgerät wählt automatisch den am besten geeigneten Bereich, um die Messung anzuzeigen.


HINWEIS: Wenn sich das Gerät in einer Widerstandsmessung befindet und die Messleitungen offen sind (nicht an einem Widerstand angeschlossen), oder wenn ein defekter Widerstand geprüft wird, zeigt die Anzeige „O.L.“ an. Dies ist normal.
VERSUCHEN SIE NICHT, den Widerstand an einem stromführenden Stromkreis zu messen.

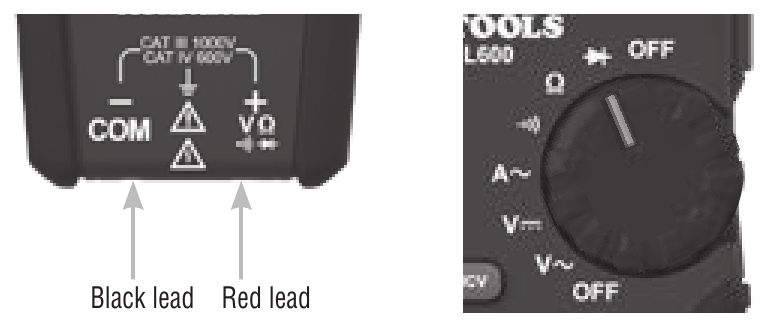

DIODENTEST

1. Stecken Sie die ROTE Messleitung in die VΩ-Buchse und die SCHWARZE Messleitung in die COM-Buchse , und drehen Sie den Funktionswahlschalter auf die Diode-Test (Diodentest) Stellung.
2. Halten Sie die Messleitungen an die Diode. Ein Wert von 200–800 mV auf der Anzeige deutet auf Vorwärtsvorspannung hin, „OL“ deutet auf Rückwärtsvorspannung hin. Ein offenes Bauteil zeigt in beiden Polaritäten „OL“ an. Ein kurzgeschlossenes Bauteil zeigt etwa 0 mV an.


WARTUNG

BATTERIEWECHSEL
Wenn Anzeige auf dem LCD angezeigt wird, müssen die Batterien gewechselt werden.

1. Entfernen Sie die Schraube vom Batteriefachdeckel.
2. Ersetzen Sie die 2 x AAA-Batterien (achten Sie auf die richtige Polarität).
3. Bringen Sie den Batteriefachdeckel wieder an und befestigen Sie ihn sicher mit der Schraube.

Um die Gefahr eines Stromschlags zu vermeiden, trennen Sie die Messleitungen von jeder Spannungsquelle, bevor Sie den Batteriefachdeckel entfernen.
Um die Gefahr eines Stromschlags zu vermeiden, betreiben Sie das Messgerät nicht, solange der Batteriefachdeckel entfernt ist.

REINIGUNG

Stellen Sie sicher, dass das Messgerät ausgeschaltet ist, und wischen Sie es mit einem sauberen, trockenen, fusselfreien Tuch ab. Verwenden Sie keine scheuernden Reinigungsmittel oder Lösungsmittel.

LAGERUNG

Entfernen Sie die Batterien, wenn das Messgerät über einen längeren Zeitraum nicht verwendet wird. Setzen Sie das Gerät weder hohen Temperaturen noch Feuchtigkeit aus. Lassen Sie das Messgerät nach einer Lagerung unter extremen Bedingungen, die die im Abschnitt „Allgemeine Spezifikationen“ genannten Grenzen überschreiten, vor der Verwendung in den normalen Betriebszustand zurückkehren.

ALLGEMEINE SPEZIFIKATIONEN

Das Klein Tools CL600 ist ein automatisch messendes, echtes Effektivwert-Digital-Stromzangenmessgerät (TRMS), das Wechselstrom über die Zange misst und Wechsel-/Gleichspannung, Widerstand und Durchgang misst sowie Dioden über die Messleitungen prüft.

• Betriebshöhe: 6562 ft. (2000m)
• Relative Luftfeuchtigkeit: <80% nicht kondensierend
• Betriebstemperatur: 32° bis 104°F (0° bis 40°C)
• Lagertemperatur: 14° bis 140°F (-10° bis 60°C)
• Genauigkeit: Werte angegeben bei 65° bis 83°F (18° bis 28°C)
• Temperaturkoeffizient: 0,1 x (angegebene Genauigkeit) pro °C über 28°C oder unter 18°C, Korrekturen sind erforderlich, wenn die Umgebungstemperatur außerhalb des Genauigkeits-Temperaturbereichs liegt
• Abmessungen: 9.09" x 3.82" x 1.54" (231 x 97 x 39 mm)
• Gewicht: 11.8 oz. (335 g) inklusive Batterien
• Kalibrierung: Ein Jahr genau
• Normen: Entspricht: UL STD 61010-1, 61010-2-032, 61010-2-033.
  Zertifiziert nach: CSA STD C22.2 # 61010-1, 61010-2-032, 61010-2-033.
  IEC EN 61010-1, 61010-2-032, 61010-2-033, 61326-1.
• Verschmutzungsgrad: 2
• Genauigkeit: ± (% des Messwerts + # der am wenigsten signifikanten Ziffern)
• Fallsicherheit: 6.6 ft. (2m)
• Sicherheitsklassifizierung: CAT IV 600V, CAT III 1000V, Klasse 2, Doppelte Isolierung
  CAT III: Messkategorie III gilt für Prüf- und Messstromkreise, die an den Verteilungsteil der Niederspannungs-NETZinstallation des Gebäudes angeschlossen sind.
  CAT IV: Messkategorie IV gilt für Prüf- und Messstromkreise, die an die Quelle der Niederspannungs-NETZinstallation des Gebäudes angeschlossen sind.
• Elektromagnetische Umgebung: IEC EN 61326-1. Dieses Gerät erfüllt die Anforderungen für den Einsatz in grundlegenden und kontrollierten elektromagnetischen Umgebungen wie Wohnhäusern, Geschäftsräumen und leichtindustriellen Standorten.

ELEKTRISCHE SPEZIFIKATIONEN

Eingangsimpedanz: 10MΩ
Frequenzbereich: 50 bis 400Hz
Maximaler Eingang: 1000V AC RMS oder 1000V DC

Frequenzbereich: 50 bis 60Hz

Maximaler Eingang: 600V AC RMS oder 600V DC

WEITERE MESSANWENDUNGEN

Maximaler Eingang: 600V AC RMS oder 600V DC

• Diodentest: Max. 1.5mA, Leerlaufspannung ~3.0V DC
• Durchgangsprüfung: Akustisches Signal <50Ω, Strom <0.35mA
• Abtastfrequenz: 3 Messungen pro Sekunde
• Automatische Abschaltung: Nach ca. 30 Minuten Inaktivität.
• Überlast: "OL" wird auf dem Display angezeigt, Überlastschutz
  1000V bei Spannungseinstellung, 600V RMS bei allen anderen Einstellungen
• Polarität: "-" auf dem Display zeigt negative Polarität an
• Anzeige: 3-5/6-stelliges, 6000-Count-LCD

WARNUNGEN

Um den sicheren Betrieb und die Wartung des Messgeräts zu gewährleisten, befolgen Sie diese Anweisungen. Die Nichtbeachtung dieser Warnungen kann zu schweren Verletzungen oder zum Tod führen.

• Vergewissern Sie sich vor jeder Verwendung der Funktionstüchtigkeit des Messgeräts, indem Sie eine bekannte Spannung oder einen bekannten Strom messen.
• Verwenden Sie das Messgerät niemals in einem Stromkreis mit Spannungen, die die kategoriebasierte Nennspannung dieses Messgeräts überschreiten.
• Verwenden Sie das Messgerät nicht bei Gewittern oder nassem Wetter.
• Verwenden Sie das Messgerät oder die Messleitungen nicht, wenn sie beschädigt zu sein scheinen.
• Nur mit CAT IV zertifizierten Messleitungen verwenden.
• Stellen Sie sicher, dass die Messleitungen vollständig eingesetzt sind, und halten Sie die Finger beim Messen von den Metallspitzen fern.
• Öffnen Sie das Messgerät nicht, um die Batterien zu wechseln, während die Messspitzen angeschlossen sind.
• Seien Sie vorsichtig, wenn Sie mit Spannungen über 25V AC RMS oder 60V DC arbeiten. Solche Spannungen stellen eine Stromschlaggefahr dar.
• Um Fehlmessungen zu vermeiden, die zu einem Stromschlag führen können, ersetzen Sie die Batterien, wenn eine Anzeige für niedrigen Batteriestand erscheint.
• Versuchen Sie nicht, Widerstand oder Durchgang an einem stromführenden Stromkreis zu messen.
• Beachten Sie stets die lokalen und nationalen Sicherheitsvorschriften. Verwenden Sie persönliche Schutzausrüstung, um Stromschläge und Lichtbogenverletzungen zu vermeiden, wo gefährliche spannungsführende Leiter freiliegen.

SYMBOLE AUF DEM MESSGERÄT

	Wechselstrom		Gleichstrom
	Widerstand (in Ohm)		Akustische Durchgangsprüfung
	Doppelt isoliert, Klasse II		Erdung
	Diode		Stromstärke (Ampere)
	Spannung (Volt)
	Warnung oder Vorsicht Um den sicheren Betrieb und die Wartung dieses Messgeräts zu gewährleisten, befolgen Sie alle Warnungen und Anweisungen in diesem Handbuch.
	Gefahr eines elektrischen Schlags Unsachgemäße Verwendung dieses Messgeräts kann zu Stromschlaggefahr führen. Befolgen Sie alle Warnungen und Anweisungen in diesem Handbuch.
	Gefahr eines elektrischen Schlags Anwendung an und Entfernung von UNISOLIERTEN GEFÄHRLICHEN SPANNUNGSFÜHRENDEN Leitern ist zulässig.

SYMBOLE AUF DEM LCD

	Wechselstrommessung		Gleichstrommessung
	Negativanzeige		Messwerthaltefunktion
	Automatische Bereichswahl	MAX	MAX Maximalwertspeicher
MIN	Minimalwertspeicher		Batterie schwach
	Automatische Abschaltung		Akustische Durchgangsprüfung
k	Kilo (Wert x 10	M	Mega (Wert x 10 6)
m	Milli (Wert x 10		Ohm
V	Volt	A	Ampere
