Klein Tools CL320 Handbuch

ALLGEMEINE SPEZIFIKATIONEN

Das Klein Tools CL320 ist ein automatisch messendes TRMS-Digitalzangenmessgerät (True Root Mean Square), das Wechselstrom über die Zange, Wechsel-/Gleichspannung, Gleichstrom-Mikroampere, Widerstand, Durchgang, Frequenz, Kapazität misst, Dioden über Prüfleitungen und Temperatur über eine Thermoelement-Sonde prüft.

• Betriebshöhe: 6562 ft. (2000m)
• Relative Luftfeuchtigkeit: <95% nicht kondensierend
• Betriebstemperatur: 32⁰ bis 122⁰F (0⁰ bis 50⁰C)
• Lagertemperatur: 14⁰ bis 122⁰F (-10⁰ bis 50⁰C)
• Genauigkeit: Werte angegeben bei 65⁰ bis 83⁰F (18⁰ bis 28⁰ C)
• Temperaturkoeffizient: 0,1 x (angegebene Genauigkeit) pro ^oC über 28 ⁰C oder unter ICC, Korrekturen sind erforderlich, wenn die Umgebungstemperatur außerhalb des Genauigkeits-Temperaturbereichs liegt
• Abmessungen: 8,46' x 3,54' x 1,50' (215 x 90 x 38 mm)
• Gewicht: 11,04 oz. (313 g) inklusive Batterien
• Kalibrierung: Ein Jahr lang genau
• Automatische Abschaltung (APO): Nach ca. 10 Minuten Inaktivität
• Normen: IEC EN 61010-1, 61010-2-032, 61010-2-033. IEC EN 61326-1, 61326-2-2.
  Entspricht UL STD.61010-1, 61010-2-032,61010-2-033.
  Zertifiziert nach CSA STD. C22.2 NO. 61010-1, 61010-2-032,61010-2-033.
• Verschmutzungsgrad: 2
• Genauigkeit: ± (% des Messwerts + # kleinste signifikante Ziffern)
• Fallschutz: 6,6 ft. (2m)
• Sicherheitsklassifizierung: CAT III 600V, Klasse 2, Doppelte Isolierung
• Elektromagnetische Umgebung: IEC EN 61326-1. Dieses Gerät erfüllt die Anforderungen für den Einsatz in grundlegenden und kontrollierten elektromagnetischen Umgebungen wie Wohnhäusern, Geschäftsräumen und leicht-industriellen Standorten.

Änderungen der Spezifikationen vorbehalten.

Test Equipment Depot - 800.517.8431 99 Washington Street Melrose, MA 02176

TestEquipmentDepot.com

ELEKTRISCHE SPEZIFIKATIONEN

Eingangsimpedanz: 10MΩ
Frequenzbereich: 45 bis 400Hz
Maximaler Eingang: 600V AC RMS oder 600V DC

Frequenzbereich: 50 bis 60Hz

Maximaler Eingang: 600V AC RMS oder 600V DC

Maximaler Eingang: 600V AC RMS oder 600V DC

Maximaler Eingang: 600V AC RMS oder 600V DC

Maximaler Eingang: 600V AC RMS oder 600V DC

Maximaler Eingang: 600V AC RMS oder 600V DC

WEITERE MESSANWENDUNGEN
Maximaler Eingang: 600V DC oder 600V AC RMS

• Diodentest: Ca. 1mA, Leerlaufspannung ~3,0V DC
• Durchgangsprüfung: Akustisches Signal <10Ω, max. Strom 1,5mA
• Abtastrate: 3 Messungen pro Sekunde
• Überlast: "OL" wird im Display angezeigt
• Polarität: "-" im Display zeigt negative Polarität an
• Anzeige: 3-3/4 Stellen, 4000 Counts LCD

Um einen sicheren Betrieb und Service des Messgeräts zu gewährleisten, befolgen Sie diese Anweisungen.
Die Nichtbeachtung dieser Warnhinweise kann zu schweren Verletzungen oder zum Tod führen.

• Vor jedem Gebrauch die Funktion des Messgeräts durch Messung einer bekannten Spannung oder eines bekannten Stroms überprüfen.
• Das Messgerät niemals an einem Stromkreis verwenden, dessen Spannungen die kategorienspezifische Nennspannung dieses Messgeräts überschreiten.
• Das Messgerät nicht bei Gewitter oder nassem Wetter verwenden.
• Das Messgerät oder die Prüfleitungen nicht verwenden, wenn sie beschädigt erscheinen.
• Nur mit Prüfleitungen der Kategorie CAT III oder CAT IV verwenden.
• Sicherstellen, dass die Messleitungen vollständig eingesteckt sind, und Finger beim Messen von den Metallspitzen fernhalten.
• Vorsicht beim Arbeiten mit Spannungen über 25V AC RMS oder 60V DC.
  Solche Spannungen stellen eine Stromschlaggefahr dar.
• Um Fehlmessungen zu vermeiden, die zu einem Stromschlag führen können, Batterien ersetzen, wenn eine Anzeige für niedrigen Batteriestand erscheint.
• Versuchen Sie nicht, Widerstand oder Durchgang an einem stromführenden Stromkreis zu messen.
• Stets die örtlichen und nationalen Sicherheitsvorschriften beachten. Persönliche Schutzausrüstung verwenden, um Stromschläge und Lichtbogenverletzungen zu verhindern, wo gefährliche spannungsführende Leiter exponiert sind.
• Um die Gefahr eines Stromschlags zu vermeiden, die Leitungen von jeder Spannungsquelle trennen, bevor die Batteriefachabdeckung entfernt wird.
• Um die Gefahr eines Stromschlags zu vermeiden, das Messgerät nicht betreiben, während die Batteriefachabdeckung entfernt ist.

SYMBOLE AM MESSGERÄT

SYMBOLE IM LCD-DISPLAY

MERKMALE UND DETAILS

HINWEIS: Im Inneren des Messgeräts befinden sich keine vom Benutzer zu wartenden Bauteile.

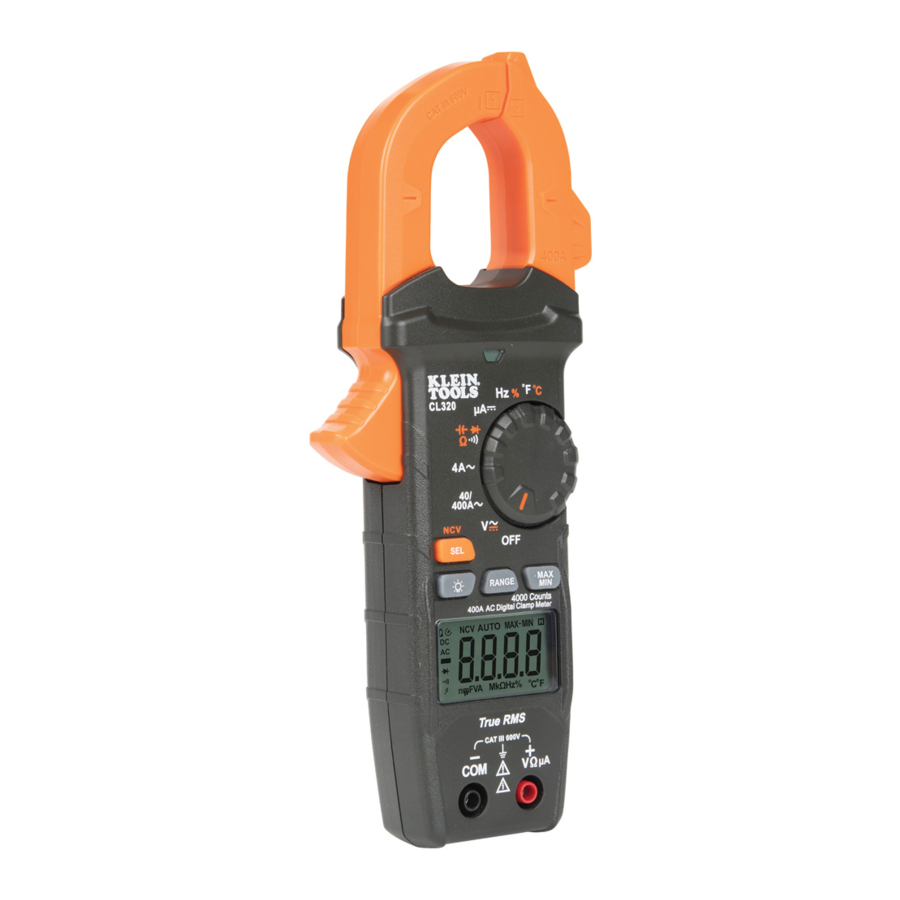

1. 4000-stellige LCD-Anzeige
2. Funktionswahlschalter
3. Zange
4. "COM"-Buchse
5. 'VΩμA"-Buchse
6. Hintergrundbeleuchtungstaste
7. "RANGE"-Taste
8. "MAX/MIN"-Taste
9. Data Hold-Taste (Messwerthaltefunktion)
10. Zangenöffner (Trigger)
11. Pfeilmarkierungen
12. 'SEL/NCV'-Taste
13. Licht
14. NCV-Messantenne

FUNKTIONSTASTEN

ON/OFF (EIN/AUS)
Um das Messgerät einzuschalten, drehen Sie den Funktionswahlschalter von der OFF (AUS)-Position auf eine beliebige Messfunktion. Um das Messgerät auszuschalten, drehen Sie den Funktionswahlschalter auf die OFF (AUS)-Position. Standardmäßig schaltet sich das Messgerät nach ca. 10 Minuten Inaktivität automatisch ab. Wenn sich das Messgerät in einer Messfunktion automatisch ausschaltet, drücken Sie eine beliebige Taste, um es einzuschalten, oder drehen Sie den Funktionswahlschalter auf OFF (AUS) und schalten Sie es dann wieder EIN. Um die automatische Abschaltfunktion zu deaktivieren, halten Sie die "SELECT" (Auswählen)-Taste gedrückt, bevor Sie das Gerät aus der OFF (AUS)-Position einschalten. Wenn die automatische Abschaltfunktion deaktiviert ist, ist das Symbol für die automatische Abschaltung im Display nicht sichtbar.

SEL/NCV BUTTON (FÜR NCV-PRÜFUNG)
Halten Sie die SEL/NCV-Taste gedrückt, um den Modus zur berührungslosen Spannungsprüfung (NCV) auf das Vorhandensein von Wechselspannung zu testen. Das NCV-Symbol und "EF" werden im Display angezeigt. Nähern Sie sich dem zu prüfenden Leiter mit der Messantenne . Bei Vorhandensein von Wechselspannung blinkt die rote NCV-Leuchte , es ertönen akustische Signale (Pieptöne) und Striche erscheinen im Display. Wenn sich die NCV-Messantenne der Spannungsquelle nähert, werden mehr Striche im Display angezeigt und die Frequenz des akustischen Signals erhöht sich. Lassen Sie die SEL/NCV-Taste los, um den NCV-Prüfmodus zu verlassen.

HINWEIS: Es werden nur Spannungen von 40VAC oder höher erkannt.

BACKLIGHT (HINTERGRUNDBELEUCHTUNG)
Drücken Sie das Symbol der Hintergrundbeleuchtungstaste , um die Hintergrundbeleuchtung ON (EIN) oder OFF (AUS) zu schalten. Die Hintergrundbeleuchtung schaltet sich nicht automatisch aus.

RANGE (BEREICH)
Das Messgerät wechselt standardmäßig in den Auto-Bereichsmodus AUTO. Dieser Modus ermittelt automatisch den am besten geeigneten Messbereich für die durchgeführte Messung. Um das Messgerät manuell zu zwingen, in einem anderen Bereich zu messen, verwenden Sie die "RANGE" (Bereich)-Taste .

1. Drücken Sie die "RANGE" (Bereich)-Taste , um den Messbereich manuell auszuwählen (AUTO ist im LCD deaktiviert). Drücken Sie die 'RANGE' (Bereich)-Taste wiederholt, um durch die verfügbaren Bereiche zu wechseln, bis der gewünschte Bereich erreicht ist.
2. Um zum Auto-Bereichsmodus zurückzukehren, halten Sie die "RANGE" (Bereich)-Taste länger als zwei Sekunden gedrückt (AUTO wird reaktiviert).

MAX/MIN (Maximalwert/Minimalwert)
Wenn die "MAX/MIN" (Maximalwert/Minimalwert)-Taste gedrückt wird, speichert das Messgerät die Maximal- und Minimalwerte und die Differenz zwischen den Maximal- und Minimalwerten, während das Messgerät weiterhin Messungen durchführt.

1. Drücken Sie während der Messung die 'MAX/MIN' (Maximalwert/Minimalwert)-Taste , um zwischen dem Maximalwert (MAX), dem Minimalwert (MIN) und der Differenz zwischen Maximal- und Minimalwert (MAX-MIN) umzuschalten. Wenn ein neuer Maximal- oder Minimalwert auftritt, aktualisiert sich die Anzeige mit diesem neuen Wert.
2. Drücken Sie die 'MAX/MIN' (Maximalwert/Minimalwert)-Taste länger als zwei Sekunden, um in den normalen Messmodus zurückzukehren.

DATA HOLD (Messwert halten)
Drücken Sie HOLD (Halten) , um den Messwert im Display zu halten. Drücken Sie HOLD (Halten) erneut, um die Anzeige freizugeben und zur Live-Messung zurückzukehren.

BEDIENUNGSANLEITUNG

ANSCHLIESSEN DER MESSLEITUNGEN

Führen Sie keine Messungen durch, wenn die Messleitungen nicht richtig eingesetzt sind. Dies könnte zu zeitweiligen Anzeigeergebnissen führen. Um eine ordnungsgemäße Verbindung zu gewährleisten, drücken Sie die Messleitungen fest und vollständig in die Eingangsbuchse.

MESSUNGEN AN CAT III MESSORTEN

Stellen Sie sicher, dass die Schutzhülle der Messleitung fest angebracht ist. Wird die CATIII / CATIV-Schutzhülle nicht verwendet, erhöht sich das Risiko eines Lichtbogenüberschlags.

MESSUNGEN AN CAT II MESSORTEN

CAT III / CAT IV-Schutzhüllen können für CAT II-Messorte entfernt werden. Dies ermöglicht Messungen an vertieften Leitern wie Standard-Steckdosen. Achten Sie darauf, die Schutzhüllen nicht zu verlieren.

WECHSELSTROM (WENIGER ALS 400A)

Wechselstrom wird gemessen, indem Sie den Klemmhebel drücken, um die Zange zu öffnen, und diese um einen stromführenden Draht legen. Achten Sie beim Messen darauf, dass die Zange vollständig geschlossen und der Klemmhebel vollständig losgelassen ist und dass der Draht senkrecht durch die Mitte der Zange, in Übereinstimmung mit den Pfeilmarkierungen , verläuft.

So messen Sie Strom:

1. Drehen Sie den Funktionswahlschalter (O) auf die Einstellung 40/400 A.

2. Platzieren Sie die Zange um den Draht. Der Strommesswert wird im Display angezeigt.

HINWEIS: Wenn der Messwert unter 40A liegt, drehen Sie den Funktionswahlschalter auf die 4A-Einstellung für eine verbesserte Auflösung. Liegt der Messwert unter 4A, schaltet das Messgerät automatisch in den 4A-Bereich.

Trennen Sie die Messleitungen, wenn Sie mit der Zange messen.

AC/DC-SPANNUNG (WENIGER ALS 600V)

1. Stecken Sie die ROTE Messleitung in die VΩμA-Buchse , und die SCHWARZE Messleitung in die COM-Buchse , und drehen Sie den Funktionswahlschalter auf die Einstellung für AC- oder DC-Messungen. Das Messgerät ist standardmäßig auf AC-Messung eingestellt. Um DC zu messen, drücken Sie die Taste "SELECT" (AUSWÄHLEN) , um zwischen AC- und DC-Modus zu wechseln. Das AC- oder DC-Symbol auf dem LCD zeigt an, welcher Modus ausgewählt ist.
   Beachten Sie "AC" (WECHSELSTROM) oder 'DC' (GLEICHSTROM) auf dem Display.


Legen Sie die Messleitungen an den zu prüfenden Stromkreis an, um die Spannung zu messen. Das Messgerät wählt automatisch den am besten geeigneten Bereich aus, um den Messwert anzuzeigen.

HINWEIS: Wenn auf dem LCD „-“ (MINUS) angezeigt wird, werden die Messleitungen umgekehrt an den Stromkreis angelegt. Tauschen Sie die Position der Messleitungen, um dies zu korrigieren.

HINWEIS: Wenn in einer Spannungseinstellung die Messleitungen offen sind, können Messwerte im mV-Bereich auf dem Display erscheinen. Dies ist Rauschen und ist normal. Durch das Zusammenführen der Messleitungen zum Schließen des Stromkreises misst das Messgerät null Volt.

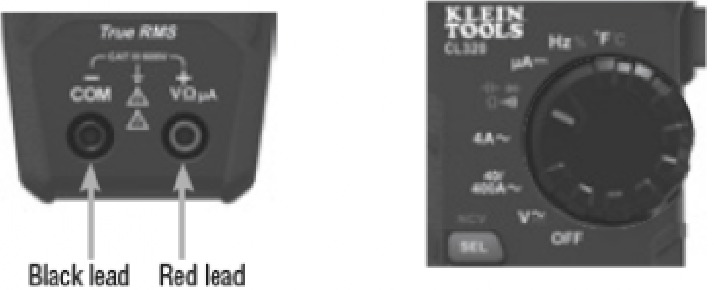

DURCHGANGSPRÜFUNG

1. Stecken Sie die ROTE Messleitung in die VΩμA-Buchse , und die SCHWARZE Messleitung in die COM-Buchse , und drehen Sie den Funktionswahlschalter auf die Einstellung Durchgang/Widerstand/Kapazität/Diodentest .
   HINWEIS: Das Messgerät ist in diesem Modus standardmäßig auf Durchgangsprüfung eingestellt. Stellen Sie sicher, dass das Symbol für die Durchgangsprüfung auf dem Display sichtbar ist. Andernfalls drücken Sie die Taste "SELECT" (AUSWÄHLEN) wiederholt, bis das Symbol angezeigt wird.
2. Trennen Sie den Stromkreis von der Stromversorgung.
3. Prüfen Sie auf Durchgang, indem Sie den Leiter oder Stromkreis mit den Messleitungen verbinden. Wenn der Widerstand weniger als 10Ω beträgt, ertönt ein akustisches Signal und das Display zeigt einen Widerstandswert an, der den Durchgang anzeigt. Ist der Stromkreis offen, zeigt das Display "" (OL) an.


VERSUCHEN SIE NICHT, eine Durchgangsprüfung an einem spannungsführenden Stromkreis durchzuführen.

μA-GLEICHSTROM (WENIGER ALS 200 μA)

1. Stecken Sie die ROTE Messleitung in die VΩμA-Buchse , und die SCHWARZE Messleitung in die COM-Buchse , und drehen Sie den Funktionswahlschalter auf die Einstellung.
2. Trennen Sie den Stromkreis von der Stromversorgung und öffnen Sie den Stromkreis am Messpunkt.
3. Schließen Sie die Messleitungen in Reihe an den Stromkreis an.
4. Legen Sie Spannung an den Stromkreis an, um die Messung vorzunehmen.


VERSUCHEN SIE NICHT, mehr als 200μA zu messen.

WIDERSTANDSMESSUNGEN

1. Stecken Sie die ROTE Messleitung in die VΩμA-Buchse , und die SCHWARZE Messleitung in die COM-Buchse , und drehen Sie den Funktionswahlschalter auf die Einstellung Durchgang/Widerstand/Kapazität/Diodentest .
   HINWEIS: Das Messgerät ist in diesem Modus standardmäßig auf Durchgangsprüfung eingestellt. Drücken Sie die Taste "SELECT" (AUSWÄHLEN) einmal, um in den Widerstandsprüfungsmodus zu gelangen. Das Widerstandssymbol wird auf dem Display angezeigt.
2. Trennen Sie den Stromkreis von der Stromversorgung.
3. Messen Sie den Widerstand, indem Sie die Messleitungen an den Stromkreis anschließen. Das Messgerät wählt automatisch den am besten geeigneten Bereich aus, um den Messwert anzuzeigen.


HINWEIS: Wenn sich das Messgerät in einer Widerstandseinstellung befindet und die Messleitungen offen sind (nicht an einen Widerstand angeschlossen), oder wenn ein defekter Widerstand geprüft wird, zeigt das Display "O.L." (OL) an. Dies ist normal.

VERSUCHEN SIE NICHT, den Widerstand an einem spannungsführenden Stromkreis zu messen.

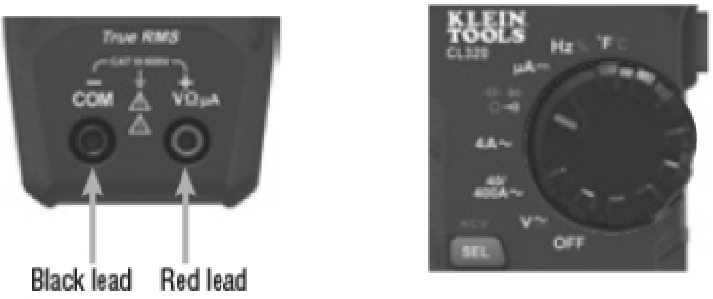

KAPAZITÄT

1. Stecken Sie die ROTE Messleitung in die VΩμA-Buchse , und die SCHWARZE Messleitung in die COM-Buchse , und drehen Sie den Funktionswahlschalter auf die Einstellung Durchgang/Widerstand/Kapazität/Diodentest .
   HINWEIS: Das Messgerät ist in diesem Modus standardmäßig auf Durchgangsprüfung eingestellt. Drücken Sie die Taste "SELECT" (AUSWÄHLEN) zweimal, um in den Kapazitätsmessmodus zu gelangen. Das Kapazitätssymbol wird auf dem Display angezeigt. Das Messgerät sollte anzeigen, wenn die Messleitungen offen sind.
2. Trennen Sie den Stromkreis von der Stromversorgung.
3. Messen Sie die Kapazität, indem Sie die Messleitungen über den Kondensator anschließen. Das Messgerät wählt automatisch den am besten geeigneten Bereich aus, um den Messwert anzuzeigen.


DIODENTEST

1. Stecken Sie die ROTE Messleitung in die VΩμA-Buchse , und die SCHWARZE Messleitung in die COM-Buchse , und drehen Sie den Funktionswahlschalter auf die Einstellung Durchgang/Widerstand/Kapazität/Diodentest .
   HINWEIS: Das Messgerät ist in diesem Modus standardmäßig auf Durchgangsprüfung eingestellt. Drücken Sie die Taste "SELECT" (AUSWÄHLEN) dreimal, um in den Diodentestmodus zu gelangen. Das Diodensymbol wird auf dem Display angezeigt.
2. Berühren Sie die Diode mit den Messleitungen. Eine Anzeige von 200–800 mV auf dem Display deutet auf eine Flussrichtung hin, "" (OL) deutet auf eine Sperrrichtung hin. Ein offenes Bauteil zeigt "" (OL) in beiden Polaritäten an. Ein kurzgeschlossenes Bauteil zeigt ungefähr 0 mV an.


FREQUENZ / TASTVERHÄLTNIS

1. Stecken Sie die ROTE Messleitung in die VΩμA-Buchse , und die SCHWARZE Messleitung in die COM-Buchse , und drehen Sie den Funktionswahlschalter auf die Einstellung Frequenz/Tastverhältnis .
   HINWEIS: Das Messgerät ist in diesem Modus standardmäßig auf Frequenzprüfung eingestellt. Um in den Tastverhältnis-Messmodus zu gelangen, drücken Sie die Taste "SELECT" (AUSWÄHLEN) einmal. Stellen Sie sicher, dass das entsprechende Symbol (entweder oder %) auf dem Display angezeigt wird.
2. Messen Sie, indem Sie die Messleitungen über den Stromkreis anschließen.


TEMPERATUR

1. Stecken Sie das Typ-K-Thermoelement in die VΩμA-Buchse , und die COM-Buchse (achten Sie auf die Polaritätsmarkierungen am Thermoelement und am Messgerät), und drehen Sie den Funktionswahlschalter auf die Temperatureinstellung °F*C .
   HINWEIS: Das Messgerät ist in diesem Modus standardmäßig auf die Fahrenheit-Skala eingestellt. Um in die Celsius-Skala zu gelangen, drücken Sie die Taste "SELECT" (AUSWÄHLEN) einmal. Stellen Sie sicher, dass das entsprechende Symbol (entweder °F oder °C) auf dem Display angezeigt wird.
2. Um die Temperatur zu messen, stellen Sie Kontakt zwischen der Thermoelementspitze und dem zu messenden Objekt her. Wenn die Thermoelementspitze und das Objekt im thermischen Gleichgewicht sind, stabilisiert sich der Messwert auf dem Display.


Entfernen Sie das Thermoelement, bevor Sie das Messgerät auf andere Messfunktionen umschalten.

Das im Lieferumfang enthaltene Thermoelement ist nur für Temperaturen unter 446°F / 230°C geeignet. Um höhere Temperaturen zu messen, sollte ein Typ-K-Thermoelement mit dem geeigneten Messbereich verwendet werden.

WARTUNG

BATTERIEWECHSEL

Wenn die Anzeige auf dem LCD angezeigt wird, müssen die Batterien ausgetauscht werden.

1. Lösen Sie die unverlierbare Schraube und entfernen Sie die Batterieabdeckung.
2. Ersetzen Sie 3 x AAA-Batterien (achten Sie auf die richtige Polarität).
3. Setzen Sie die Batterieabdeckung wieder auf und befestigen Sie die Schraube sicher.


Um das Risiko eines Stromschlags zu vermeiden, trennen Sie die Leitungen von jeder Spannungsquelle, bevor Sie das Batteriefach öffnen.

Um das Risiko eines Stromschlags zu vermeiden, betreiben Sie das Messgerät nicht, wenn das Batteriefach geöffnet ist.

REINIGUNG

Stellen Sie sicher, dass das Messgerät ausgeschaltet ist und wischen Sie es mit einem sauberen, trockenen, fusselfreien Tuch ab. Verwenden Sie keine scheuernden Reinigungsmittel oder Lösungsmittel.

LAGERUNG

Entfernen Sie die Batterien, wenn das Messgerät längere Zeit nicht verwendet wird. Setzen Sie es keinen hohen Temperaturen oder Feuchtigkeit aus. Nach einer Lagerung unter extremen Bedingungen, die die im Abschnitt „Allgemeine Spezifikationen“ genannten Grenzwerte überschreiten, lassen Sie das Messgerät vor der Verwendung in den normalen Betriebszustand zurückkehren.

GARANTIE

www.kleintools.com/warranty
