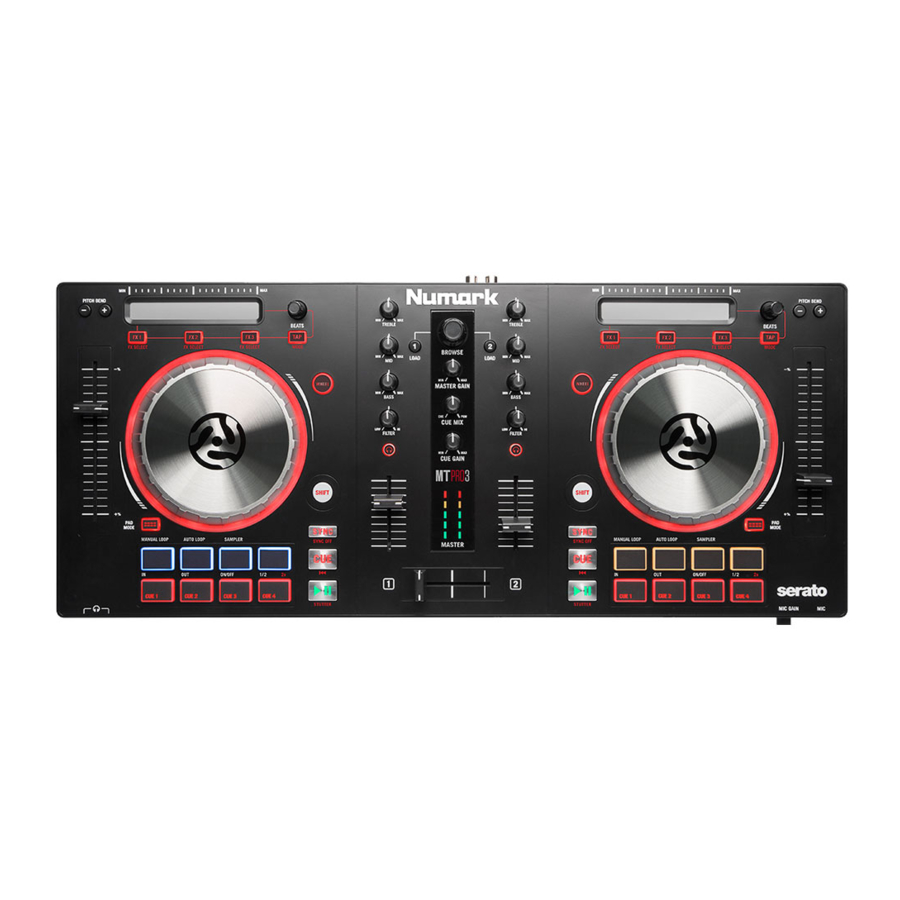

Numark Mixtrack Pro 3 - All-in-One Controller Handbuch

Inhalt

1 Einleitung
- 1.1 Lieferumfang
- 1.2 Support
2 Schnellstart / Anschlussdiagramm
3 Funktionen
4 Performance Pad Modi
5 Beatmixing mit dem Gerät und Serato DJ Intro
6 Beatmixing von Titeln in anderen Programmen
7 Referenzen
8 Anleitung herunterladen
9 In anderen Sprachen

Einleitung

Lieferumfang

MIXTRACK PRO 3
USB-Kabel
Software-Download-Karte
Benutzerhandbuch
Sicherheits- & Garantiehandbuch

Support

Für die neuesten Informationen zu diesem Produkt (Systemanforderungen, Kompatibilitätsinformationen usw.) und zur Produktregistrierung besuchen Sie numark.com.
Für weiteren Produktsupport besuchen Sie numark.com/support.

Schnellstart / Anschlussdiagramm

* nicht im Lieferumfang enthalten

Platzieren Sie MIXTRACK PRO 3 auf einer flachen, stabilen Oberfläche.
Stellen Sie sicher, dass alle Geräte ausgeschaltet und alle Fader und Gain-Regler auf "zero" (Null) gestellt sind.
Wenn Sie ein Mikrofon verwenden, schließen Sie es an den Mikrofoneingang des MIXTRACK PRO 3 an.
Verbinden Sie die Ausgänge des MIXTRACK PRO 3 mit Endstufen, Kassettendecks und/oder anderen Audioquellen.
Schließen Sie alle Geräte an die Netzstromversorgung an und verbinden Sie den USB-Anschluss des MIXTRACK PRO 3 mit dem USB-Anschluss eines Computers unter Verwendung des mitgelieferten USB-Kabels.
Beim Einschalten der Geräte gehen Sie wie folgt vor:
- Ihr Computer
- Alle Verstärker, Lautsprecher oder Ausgabegeräte
Suchen Sie die Serato DJ Intro Installationskarte im Karton, um die Software herunterzuladen und zu installieren.
Öffnen Sie Ihr Softwareprogramm und laden Sie Musik auf die Decks.
Beginnen Sie mit dem DJing!
Beim Ausschalten der Geräte gehen Sie wie folgt vor:
- Alle Verstärker, Lautsprecher oder Ausgabegeräte
- Ihr Computer

Funktionen

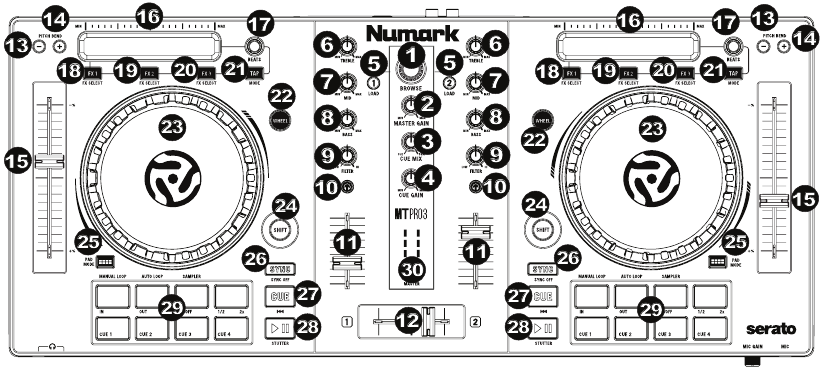

Oberseite

Browser-Regler: Drehen Sie diesen Regler, um durch Ordner und Titel zu blättern. Drücken Sie den Regler, um zwischen den Crates und der Library zu wechseln.
Master-Gain: Regelt die Master-Lautstärke in der Software.
Hinweis: Dieser Regler beeinflusst nicht die Mikrofonlautstärke, die mit dem Endausgang des Master-Gains zum Master-Ausgang summiert wird. Verwenden Sie den Mic Gain-Regler, um die Mikrofonlautstärke zu steuern.
Cue Mix: Passt die Audioausgabe der Software an die Kopfhörer an und mischt zwischen dem Cue-Ausgang und dem Master-Mix-Ausgang.
Cue Gain: Regelt die Lautstärke für das Kopfhörer-Cueing in der Software.
Load (Laden): Drücken Sie eine dieser Tasten, während ein Titel ausgewählt ist, um ihn den Decks 1 bzw. 2 in der Software zuzuweisen.
High EQ: Steuert die Höhenfrequenzen für die einzelnen Kanäle.
Mid EQ: Steuert die Mittenfrequenzen für die einzelnen Kanäle.
Low EQ: Steuert die Bassfrequenzen für die einzelnen Kanäle.
Filter: Regelt die Stärke des Filtereffekts. Drehen Sie den Regler nach links und rechts, um einen Tiefpassfilter oder Hochpassfilter zu erzeugen.
Cue/PFL: Sendet Pre-Fader-Audio an den Cue-Kanal für die Kopfhörerüberwachung.
Kanal-Lautstärke: Regelt die Lautstärke der einzelnen Kanäle in der Software.
Crossfader: Steuert die Überblendung zwischen den beiden Decks.
Pitch Bend Down: Gedrückt halten, um die Geschwindigkeit des Titels kurzzeitig zu reduzieren.
Pitch Bend Up: Gedrückt halten, um die Geschwindigkeit des Titels kurzzeitig zu erhöhen.
Pitch-Fader: Dieser steuert die Geschwindigkeit der Musik. Eine Bewegung in Richtung "+" (Plus) beschleunigt die Musik, während eine Bewegung in Richtung "–" (Minus) sie verlangsamt.
Touch-Strip: Verwenden Sie den Touch-Strip, um die zugewiesenen Effekte anzupassen. Halten Sie Shift + Strip Search gedrückt, um in der Zeitachse eines Titels zu suchen.
Beats Multiplier: Erhöht und verringert die Rate der Effekte im Takt. Bei Verwendung eines zeitbasierten Effekts passt dieser Regler dessen Zeiteinteilung an.
FX 1 On/Off: Schaltet FX1 ein und aus. Halten Sie Shift + FX1 gedrückt, um aus der Liste der verfügbaren Effekte in der Software auszuwählen.
FX 2 On/Off: Schaltet FX2 ein und aus. Halten Sie Shift + FX2 gedrückt, um aus der Liste der verfügbaren Effekte in der Software auszuwählen.
FX 3 On/Off: Schaltet FX3 ein und aus. Halten Sie Shift + FX3 gedrückt, um aus der Liste der verfügbaren Effekte in der Software auszuwählen.
Tap BPM: Drücken Sie dies 4 oder mehr Mal, um ein neues BPM manuell einzugeben. Die Software ignoriert das BPM des Titels und folgt Ihrem manuell eingegebenen Tempo.
Wheel Button: Aktivieren Sie diese Taste, um das Platter/Jog-Wheel zu verwenden, um das Audio zu greifen und zu bewegen und den Titel wie bei einer Vinylplatte zu "scratching" (scratchen).
Platter/Jog Wheel: Dieses kapazitive, berührungsempfindliche Jog-Wheel steuert das Audio, wenn das Wheel berührt und bewegt wird. Wenn die Wheel-Taste nicht aktiv ist, verwenden Sie das Jog-Wheel, um die Tonhöhe des Titels zu verbiegen. Wenn die Wheel-Taste aktiv ist, verwenden Sie das Jog-Wheel, um das Audio zu greifen und zu bewegen und den Titel wie bei einer Vinylplatte zu "scratching" (scratchen). Sie können auch das nicht berührungsempfindliche äußere Wheel greifen, um die Tonhöhe des Titels zu verbiegen.
Shift: Ermöglicht das Auslösen mehrerer Steuerbefehle, wenn sie zuerst zusammen mit anderen Tasten gedrückt wird.
Pad Mode: Dient zum Ändern der Betriebsart der oberen 4 Performance-Pads.
Sync: Ermöglicht die BPM-Synchronisierung zwischen den Decks für die 3 Modi der oberen 4 Performance-Pads. Um BPM manuell anzupassen und Sync zu verlassen, halten Sie Shift + Sync gedrückt.
Cue (Transportsteuerung): Setzt und ruft den Haupt-Cue-Punkt im aktuellen Titel ab. Halten Sie die Cue-Taste gedrückt, um den Cue-Punkt temporär abzuspielen. Der Titel wird so lange abgespielt, wie die Taste gedrückt gehalten wird, und kehrt zum Cue-Punkt zurück, sobald sie losgelassen wird. Halten Sie Shift + Cue gedrückt, um den Abspielkopf an den Anfang des Titels zurückzusetzen.
Play/Pause (Wiedergabe/Pause): Startet und unterbricht die Wiedergabe. Halten Sie Shift + Play/Pause gedrückt, um den Titel vom zuletzt gesetzten Cue-Punkt aus zu stottern. Wenn kein Cue-Punkt gesetzt wurde, kehrt der Abspielkopf an den Anfang des Titels zurück.
Performance-Pads: Die obere Reihe der Pads dient zum Auslösen von Autoloop-Punkten. Die untere Reihe der Pads dient zum Auslösen von Cue-Punkten. Wenn für den geladenen Titel noch kein Cue-Punkt gesetzt wurde, markiert dieser Regler den Cue-Punkt. Wenn bereits ein Cue-Punkt gesetzt wurde, springt dieser Regler zum Cue-Punkt.
Master Output LEDs: Zeigt den Audiopegel an, der zum Master-Ausgang geht.

Vorderseite

Kopfhörerausgang: Schließen Sie Kopfhörer an diese 1/4"- und 1/8"-Buchsen an, um das Signal zu überwachen. Die Kopfhörerlautstärke wird mit dem Cue Gain-Regler gesteuert.
Mikrofoneingang: Schließen Sie ein Standard-Dynamikmikrofon an diese 1/4"-Buchse an.
Mic Gain: Regelt den Pegel für den Mikrofoneingang.

Rückseite

Master-Ausgang (RCA): Verwenden Sie Standard-RCA-Kabel, um diesen Ausgang mit Lautsprechern oder einem Verstärkersystem zu verbinden.
USB: Sendet USB-MIDI-Daten zur Steuerung verschiedener Software-Parameter.

Performance Pad Modi

Die obere Reihe der Pads hat je nach Modus unterschiedliche Funktionen: Manual Loop Mode, Auto Loop Mode und Sample Mode. Um einen Modus auszuwählen, halten Sie die Pad Mode-Taste gedrückt und drücken Sie eines der oberen Pads. Eine LED unter dem Pad-Bereich zeigt den aktuell ausgewählten Modus an.

Manual Loop Mode: Halten Sie Pad Mode gedrückt und drücken Sie das Pad, das mit Manual Loop (über dem Pad aufgedruckt) gekennzeichnet ist, um die unteren 4 Pads den unten aufgeführten Funktionen zuzuweisen:

Loop In – Setzt den Anfang einer Schleife. Nachdem ein Loop Out-Punkt gesetzt wurde, ermöglicht das erneute Drücken dieser Taste eine Feinjustierung des Loop In-Punkts.
Loop Out – Setzt den Endpunkt für die Schleife. Nachdem diese Taste nach dem Setzen eines Loop Out-Punkts gedrückt wurde, ermöglicht sie eine Feinjustierung des Loop Out-Punkts.
Ein/Aus – Wenn diese Taste innerhalb einer Schleife gedrückt wird, schaltet sie die Schleife aus. Wenn sie außerhalb einer Schleife gedrückt wird, aktiviert sie die Schleife und startet die Wiedergabe ab dem Loop In-Punkt. Wurde keine Schleife gesetzt, hat diese Taste keine Wirkung.
Loop x1/2 – Halbiert die aktuell spielende Schleife. Drücken Sie Shift + Loop x1/2, um die Länge der aktuell spielenden Schleife zu verdoppeln.

Auto Loop Mode: Halten Sie Pad Mode gedrückt und drücken Sie das Pad, das mit Autoloop gekennzeichnet ist, um die unteren 4 Pads den unten aufgeführten Funktionen zuzuweisen:

Auto 1 – Setzt und startet die Wiedergabe eines 1-Beat-Autoloops.
Auto 2 – Setzt und startet die Wiedergabe eines 2-Beat-Autoloops.
Auto 4 – Setzt und startet die Wiedergabe eines 4-Beat-Autoloops.
Auto 8 – Setzt und startet die Wiedergabe eines 8-Beat-Autoloops.

Sample Mode: Halten Sie Pad Mode gedrückt und drücken Sie das Pad, das mit Sampler gekennzeichnet ist, um die unteren 4 Pads den unten aufgeführten Funktionen zuzuweisen:

Sample 1 – Spielt das Sample ab, das Sample Pad 1 zugewiesen ist.
Sample 2 – Spielt das Sample ab, das Sample Pad 2 zugewiesen ist.
Sample 3 – Spielt das Sample ab, das Sample Pad 3 zugewiesen ist.
Sample 4 – Spielt das Sample ab, das Sample Pad 4 zugewiesen ist.

Beatmixing mit dem Gerät und Serato DJ Intro

Nachfolgend finden Sie ein Beispiel, wie Sie Titel mit MIXTRACK PRO 3 und Serato DJ Intro mixen können:

Laden Sie Titel auf die Decks von Serato DJ Intro, indem Sie die Tasten Load 1 (Laden 1) und Load 2 (Laden 2) am MIXTRACK PRO 3 verwenden.
Bewegen Sie den Crossfader am MIXTRACK PRO 3 ganz nach links.
Drehen Sie den Cue Mix-Regler ganz nach rechts auf 'PGM'.
Spielen Sie den Titel ab, der auf Deck 1 geladen ist.
Spielen Sie den Titel ab, der auf Deck 2 geladen ist, und gleichen Sie dessen BPM an das BPM des Titels auf Deck 1 an. Um das BPM anzugleichen, drücken Sie die Sync-Taste von Deck 2 am MIXTRACK PRO 3.
Sobald das BPM angepasst ist, bewegen Sie den Crossfader am MIXTRACK PRO 3, um zwischen Deck 1 und Deck 2 zu überblenden.

Beatmixing von Titeln in anderen Programmen

Wenn Sie MIXTRACK PRO 3 mit einem anderen Softwareprogramm verwenden, das keine BPM-Synchronisierung zwischen den Decks unterstützt, folgen Sie dem traditionellen Beispiel unten, um Titel zu synchronisieren. Sie können das Tempo nach Gehör anpassen und die Tonhöhe einstellen, indem Sie die Musik von beiden Decks in Ihrer Software überwachen.

Spielen Sie den Titel auf Deck 1 ab.
Spielen Sie den Titel auf Deck 2 ab.
Hören Sie Deck 2 in Ihren Kopfhörern. Wenn der Beat von Deck 2 schneller ist als der von Deck 1, bewegen Sie den Pitch-Fader auf die ( – )-Seite. (siehe Abbildung 1.)
Wenn der Beat von Deck 2 langsamer ist als der Beat von Deck 1, bewegen Sie den Pitch-Fader auf die ( + )-Seite. (siehe Abbildung 2.)

Hinweis: Dieser Vorgang kann auf beiden Decks durchgeführt werden.

Referenzen

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Numark Mixtrack Pro 3 - All-in-One Controller Handbuch herunterladen
