Numark NVII - Dual-Display-Controller Handbuch

Inhalt

1 Einführung
- 1.1 Lieferumfang
- 1.2 Support
2 Schnellstart
- 2.1 Treiber und Software installieren
- 2.2 Verbinden und DJing starten!
3 Funktionen
4 Referenzen
5 Anleitung herunterladen
6 In anderen Sprachen

Einführung

Lieferumfang

NVII
Netzkabel
USB-Kabel
Software-Downloadkarte
Kurzanleitung
Sicherheits- & Garantiehandbuch

Support

Für die neuesten Informationen zu diesem Produkt (Systemanforderungen, Kompatibilitätsinformationen usw.) und zur Produktregistrierung besuchen Sie numark.com/nvii.
Für zusätzlichen Produktsupport besuchen Sie numark.com/support.

Schnellstart

Treiber und Software installieren

Nur für Windows-Benutzer: Installieren Sie die Treiber, bevor Sie die Software installieren.
Treiber (Nur für Windows-Benutzer): Laden Sie die neuesten Treiber von numark.com/nvii herunter und installieren Sie sie.
(Sie werden während der Installation aufgefordert, den NVII mit Ihrem Computer zu verbinden.)
Software: Laden Sie die neueste Version von Serato DJ von serato.com. herunter und installieren Sie sie.

Verbinden und DJing starten!

Befolgen Sie diese Schrittfolge, wann immer Sie den NVII verwenden:

Stellen Sie sicher, dass alle Geräte ausgeschaltet und alle Fader und Gain-Regler auf "zero" (null) eingestellt sind.
Verbinden Sie Eingangsquellen (Mikrofone, CD-Player usw.) mit dem NVII.
Verbinden Sie Ausgabegeräte (Endstufen, Sub-Mixer, Recorder usw.) mit dem NVII.
Schließen Sie alle Geräte an Stromquellen an und schalten Sie die Geräte in der richtigen Reihenfolge ein:
- Wenn Sie eine Session starten, schalten Sie (1) Eingangsquellen, (2) NVII, (3) Ausgabegeräte ein.
- Wenn Sie eine Session beenden, schalten Sie (1) Ausgabegeräte, (2) NVII, (3) Eingangsquellen aus.
Verbinden Sie den NVII mit Ihrem Computer über das USB-Kabel (im Lieferumfang enthalten) und mit Ihren Kopfhörern.
Öffnen Sie Serato DJ und legen Sie los! Für weitere Informationen zur Verwendung von Serato DJ mit dem NVII besuchen Sie serato.com/dj/support und wählen Sie Numark NV.

Funktionen

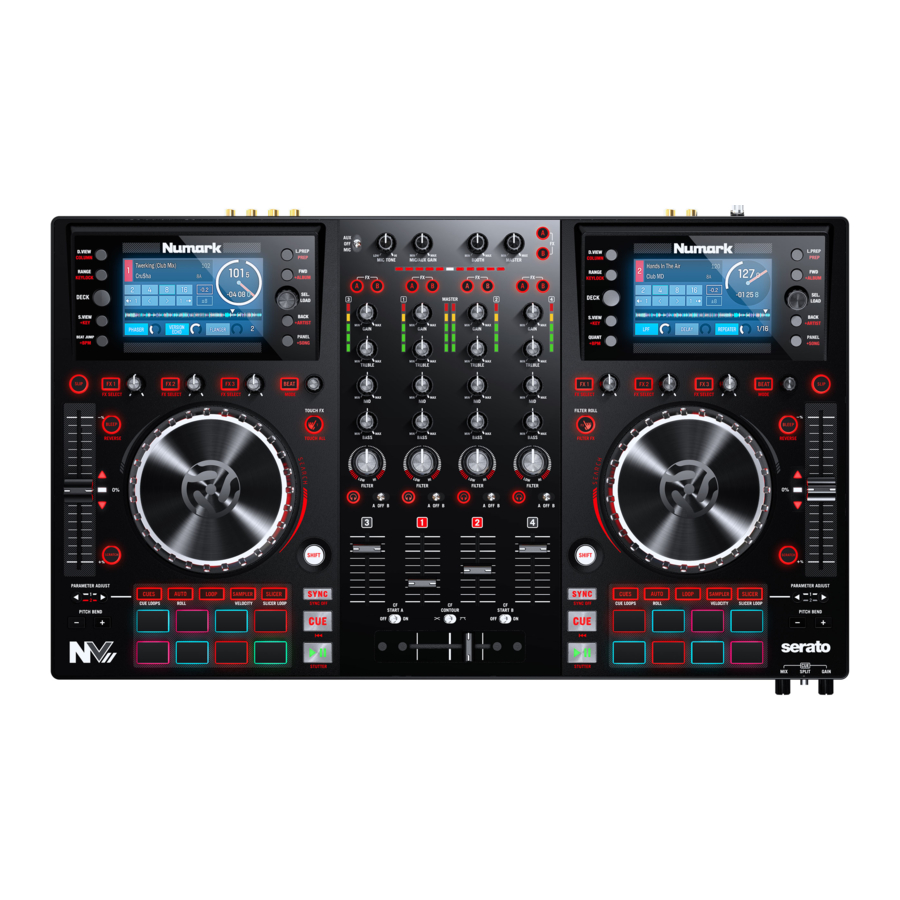

Oberes Bedienfeld

Allgemeine Bedienelemente

Shift: Halten Sie diese Taste gedrückt, um auf die sekundären Funktionen (in roter Schrift) anderer Bedienelemente auf NVII zuzugreifen.
Touch Mode: Drücken Sie diese Taste, um durch die Touch Modes (Berührungsmodi) zu schalten, mit denen Sie die berührungsempfindlichen Funktionen der FX 1 Knob, FX 2 Knob und FX 3 Knob sowie der EQ Knobs (Channel Treble, Channel Mid und Channel Bass) von NVII nutzen können. Diese Funktionen sind momentan und nicht "latching" (rastend).
Deck: Wählt aus, welche Ebene (Layer) in der Software von diesem Hardware-Deck gesteuert wird. Deck A kann Ebene 1 oder 3 steuern; Deck B kann Ebene 2 oder 4 steuern.

Mixer-Bedienelemente

Gain Trim: Passt den Pre-Fader-, Pre-EQ-Audiopegel des entsprechenden Kanals in der Software an.
LED Meters: Überwacht die Audiopegel des entsprechenden Kanals.
Channel Treble: Passt die hohen (Höhen-)Frequenzen an. Wenn der Touch Mode (Berührungsmodus) aktiviert ist, wird durch Berühren dieses Reglers die hohen Frequenzen des entsprechenden Kanals stummgeschaltet (ein "EQ kill" (EQ-Kill)).
Channel Mid: Passt die mittleren Frequenzen an. Wenn der Touch Mode (Berührungsmodus) aktiviert ist, wird durch Berühren dieses Reglers die mittleren Frequenzen des entsprechenden Kanals stummgeschaltet (ein "EQ kill" (EQ-Kill)).
Channel Bass: Passt die tiefen (Bass-)Frequenzen an. Wenn der Touch Mode (Berührungsmodus) aktiviert ist, wird durch Berühren dieses Reglers die tiefen Frequenzen des entsprechenden Kanals stummgeschaltet (ein "EQ kill" (EQ-Kill)).
Channel Fader: Passt den Audiopegel des entsprechenden Kanals in der Software an.
PFL: Drücken Sie diese Taste, um das Pre-Fader-Signal dieses Kanals zur Überwachung an den Cue Channel zu senden. Wenn aktiviert, leuchtet die Taste. Durch Drücken einer einzelnen PFL-Taste hören Sie diesen Kanal alleine vor (und deaktivieren die PFL-Überwachung für die anderen Kanäle). Um mehrere Kanäle gleichzeitig vorzuhören, drücken Sie die PFL-Tasten für diese Kanäle gleichzeitig.
Crossfader Assign: Leitet das Audio des entsprechenden Kanals entweder auf eine Seite des Crossfaders (A oder B) oder umgeht den Crossfader und sendet das Audio direkt zum Program Mix (center (Mitte), Off (Aus)).
Crossfader Slope: Passt die Steigung der Crossfader-Kurve an. Stellen Sie den Schalter nach links für einen sanften Übergang (Mixing) oder nach rechts für einen scharfen Schnitt (Scratching).
Fader Start: Aktiviert oder deaktiviert "fader start" (Fader-Start) auf der entsprechenden Seite des Crossfaders. Wenn "fader start" (Fader-Start) auf einer Seite aktiviert ist, bewirkt das Bewegen des Crossfaders zu dieser Seite, dass das Deck zu spielen beginnt.
Crossfader: Mischt Audio zwischen den Kanälen, die der linken und rechten Seite des Crossfaders zugewiesen sind.
Master Volume: Passt die Ausgangslautstärke des Program Mix und des Mic Input an.
Booth Volume: Passt die Ausgangslautstärke des Booth Output Mix an.
Mic/Aux On/Off: Wenn auf Mic eingestellt, ist der Mic Input aktiv, und sein Audiosignal wird direkt zum Program Mix geleitet. Wenn auf Off (Aus) eingestellt, sind der Mic Input und der Aux Input deaktiviert. Wenn auf Aux eingestellt, ist der Aux Input aktiv, und sein Audiosignal wird direkt zum Program Mix geleitet.
Mic/Aux Gain: Passt die Verstärkung des Mic Input und des Aux Input an.
Mic Tone: Passt die Helligkeit oder Dunkelheit des Mikrofoneingangssignals an.

Wiedergabe-Bedienelemente

Platter: Steuert den Abspielkopf in der Software.
Play / Pause: Diese Taste hält die Wiedergabe an oder nimmt sie wieder auf.
Halten Sie Shift gedrückt und drücken Sie dann diese Taste, um den Titel vom zuletzt gesetzten Cue Point aus "stutter-play" (stotternd abzuspielen).
Cue: Wenn das Deck pausiert ist, können Sie einen temporären Cue Point setzen, indem Sie den Platter bewegen, um den Abspielkopf an die gewünschte Stelle zu bringen, und dann die Cue Button drücken.
Während der Wiedergabe können Sie die Cue Button drücken, um den Titel zu diesem temporären Cue Point zurückzubringen. (Wenn Sie keinen temporären Cue Point gesetzt haben, kehrt er zum Anfang des Titels zurück.)
Wenn das Deck pausiert ist, können Sie die Cue Button gedrückt halten, um den Titel vom temporären Cue Point aus abzuspielen. Das Loslassen der Cue Button bringt den Titel zum temporären Cue Point zurück und pausiert ihn. Um die Wiedergabe fortzusetzen, ohne zum temporären Cue Point zurückzukehren, halten Sie die Cue Button gedrückt, dann halten Sie die Play Button gedrückt und lassen Sie anschließend beide Tasten los.
Halten Sie Shift gedrückt und drücken Sie dann diese Taste, um zum Anfang des Titels zurückzukehren.
Sync: Drücken Sie diese Taste, um das Tempo des entsprechenden Decks automatisch an das Tempo und die Phase des gegenüberliegenden Decks anzupassen. Halten Sie Shift gedrückt und drücken Sie diese Taste, um Sync zu deaktivieren.
Bleep / Reverse: Kehrt die Audiowiedergabe des Titels auf dem entsprechenden Deck um.
Bleep: Die Wiedergabe des Titels wird umgekehrt. Drücken Sie diese Taste erneut, um die normale Wiedergabe von dem Punkt aus fortzusetzen, an dem sie gewesen wäre, wenn Sie die Bleep-Funktion nie aktiviert hätten (d.h. als ob der Titel die ganze Zeit vorwärts gelaufen wäre).
Reverse: Die Wiedergabe des Titels wird umgekehrt. Halten Sie Shift gedrückt und drücken Sie diese Taste erneut, um die normale Wiedergabe von der Stelle fortzusetzen, an der der Abspielkopf stoppt.
Scratch: Drücken Sie diese Taste, um den Scratch Mode (Scratch-Modus) zu aktivieren oder zu deaktivieren. In diesem Modus können Sie den mittleren Teil des Platters berühren, der beim Drehen wie ein Plattenspieler scratcht. Wenn der Scratch Mode (Scratch-Modus) deaktiviert ist, wird der mittlere Teil des Platters beim Drehen die Tonhöhe biegen (Pitch-Bend).
Slip Mode: Drücken Sie diese Taste, um den Slip Mode (Slip-Modus) zu aktivieren oder zu deaktivieren. Im Slip Mode (Slip-Modus) können Sie zu Hot Cue Points springen, Loop Rolls auslösen oder die Platter verwenden, während die Zeitleiste des Titels weiterläuft. Mit anderen Worten: Wenn Sie die Aktion beenden, wird die normale Wiedergabe des Titels an der Stelle fortgesetzt, an der sie gewesen wäre, wenn Sie nichts unternommen hätten (d.h. als ob der Titel die ganze Zeit vorwärts gelaufen wäre).

Pad-Modus-Bedienelemente

Pads: Diese Pads haben auf jedem Deck je nach aktuellem Pad-Modus unterschiedliche Funktionen. Sie sind anschlagdynamisch (nur in bestimmten Modi), langlebig und einfach zu bedienen. In diesem Abschnitt beziehen sich Hinweise auf spezifische Pads auf die hier gezeigten Nummern.
Parameter < / >: Verwenden Sie diese Tasten für verschiedene Funktionen in jedem Pad-Modus. Halten Sie Shift gedrückt und verwenden Sie diese Tasten, um auf sekundäre Parameter zuzugreifen.
Cues: Diese Pad-Modus-Taste schaltet die Pads zwischen zwei Modi um: Hot Cue Modus und Hot Cue Auto-Loop Modus. Wenn die Taste nicht beleuchtet ist, wählt der erste Druck immer den Hot Cue Modus.
- Hot Cue Modus: Jedes Pad weist einen Hot Cue Point zu oder kehrt den Track zu diesem Hot Cue Point zurück. Wenn ein Pad nicht beleuchtet ist, können Sie einen Hot Cue Point zuweisen, indem Sie es an der gewünschten Stelle in Ihrem Track drücken. Sobald er zugewiesen ist, leuchtet das Pad auf. Halten Sie Shift gedrückt und drücken Sie dann ein Pad, um seinen zugewiesenen Hot Cue Point zu löschen.
- Hot Cue Auto-Loop Modus: Jedes Pad weist einen Hot Cue Point zu oder kehrt den Track zu diesem Hot Cue Point zurück, aber in beiden Fällen erstellt es auch einen Auto-Loop an diesem Punkt. Die Länge des Auto-Loops wird in der Software eingestellt, kann aber mit der Taste Parameter < oder Parameter > verringert oder erhöht werden.

  Wenn Sie das Serato Flip Expansion Pack erworben haben, haben die Tasten Parameter < und Parameter > zusätzliche Funktionen im Hot Cue Modus und Hot Cue Auto-Loop Modus, mit denen Sie Flips erstellen und steuern können. Siehe Flip-Bedienelemente, um mehr zu erfahren.
Auto / Roll: Diese Pad-Modus-Taste versetzt die Pads in zwei Modi: Auto-Loop Modus und Loop Roll Modus. Wenn die Taste nicht beleuchtet ist, wählt der erste Druck immer den Auto-Loop Modus.
Hinweis: Die Pad-Layouts hier entsprechen dem Standard-Auto-Loop-Zeiteinteilungs-Layout der Software. Wenn Sie den Bereich der in der Software angezeigten Zeiteinteilungen verschieben, ändert sich das Pad-Layout entsprechend.
- Auto-Loop Modus: Jedes Pad startet oder beendet einen Auto-Loop unterschiedlicher Länge. Halten Sie Shift gedrückt und drücken Sie dann die Taste Parameter < oder Parameter >, um den Auto-Loop rückwärts oder vorwärts zu verschieben.
- Loop Roll Modus: Jedes Pad löst einen momentanen Loop Roll aus. Drücken Sie die Taste Parameter < oder Parameter >, um die Zeiteinteilung des Loop Rolls zu ändern.
Loop: Diese Pad-Modus-Taste schaltet die Pads zwischen zwei Bänken gespeicherter Loops und Loop-Bedienelementen um. Wenn die Taste nicht beleuchtet ist, wählt der erste Druck immer die erste Bank.
- Gespeicherter Loop Modus: Pads 1-4 (die obere Reihe) kehren den Track zu einem Ihrer gespeicherten Loops zurück. Sie erstellen und speichern einen Loop mit Pads 5-8 (die untere Reihe). Die Pad-Layouts für die beiden Bänke sind identisch.

Um einen Loop zu erstellen, drücken Sie Pad 5, um den Loop In Point festzulegen, und drücken Sie dann Pad 6, um den Loop Out Point festzulegen und den Loop auszulösen.
Um einen Loop zu speichern, drücken Sie, während ein Loop aktiv ist, eines der Pads 1-4 (der oberen Reihe), dem kein Loop zugewiesen ist. Sie können dies tun, unabhängig davon, wie der Loop erstellt wurde (Gespeicherter Loop Modus, Auto-Loop Modus, Loop Roll Modus usw.). o Um einen gespeicherten Loop auszulösen, drücken Sie eines der Pads 1-4 (der oberen Reihe), dem ein Loop zugewiesen ist. Drücken Sie Pad 7, um den Loop zu aktivieren oder zu deaktivieren. Drücken Sie Pad 8, um den Track zum zuletzt ausgelösten Loop zurückzukehren und ihn zu reaktivieren ("reloop" (neu loopen)).
Um einen gespeicherten Loop zu löschen, halten Sie Shift gedrückt und drücken Sie dann das entsprechende Pad (der Pads 1-4).
Um die Länge eines Loops zu halbieren oder zu verdoppeln, drücken Sie die Taste Parameter < oder Parameter >.
Um einen Loop rückwärts oder vorwärts zu verschieben, halten Sie Shift gedrückt und drücken Sie dann die Taste Parameter < oder Parameter >.

Sampler: Diese Pad-Modus-Taste schaltet die Pads zwischen zwei Modi um: Sample Player Modus und Sample Velocity Trigger Modus. Wenn die Taste nicht beleuchtet ist, wählt der erste Druck immer den Sample Player Modus.
- Sample Player Modus: Pads 1-6 lösen jeweils ein Sample aus, das Sie in der Software zuweisen können (die Lautstärke wird ebenfalls in der Software eingestellt). Nicht beleuchteten Pads ist kein Sample zugewiesen. Um die Wiedergabe eines Samples zu stoppen, halten Sie Shift gedrückt und drücken Sie dann das entsprechende Pad (der Pads 1-3 oder Pads 4-6).
- Sample Velocity Trigger Modus: Die Pads verhalten sich identisch zu den Pads im Sample Player Modus, mit der Ausnahme, dass sie anschlagdynamisch sind, sodass ausgelöste Samples mit einer Lautstärke abgespielt werden, die proportional dazu ist, wie stark Sie die Pads gedrückt haben. Dieser Modus kann Ihrer Performance ein persönlicheres ("human feel" (menschliches Gefühl)) Gefühl verleihen.
Slicer: Diese Pad-Modus-Taste schaltet die Pads zwischen zwei Modi um: Slicer Modus und Slicer Loop Modus. Wenn die Taste nicht beleuchtet ist, wählt der erste Druck immer den Slicer Modus.

Ihr Track muss ein festgelegtes Beat Grid haben, damit der Slicer Modus oder Slicer Loop Modus funktioniert.

Slicer Modus: Die acht Pads repräsentieren acht aufeinanderfolgende Beats – "Slices" (Slices) – im Beat Grid. Der aktuell gespielte Slice wird durch das aktuell beleuchtete Pad repräsentiert; das Licht wird sich "move through the pads" (durch die Pads bewegen), während es durch jede Acht-Slice-Phrase fortschreitet. Drücken Sie ein Pad, um diesen Slice abzuspielen – halten Sie es gedrückt, wenn Sie es weiter loopen möchten. Wenn Sie das Pad loslassen, wird der Track die normale Wiedergabe von dem Punkt fortsetzen, an dem er gewesen wäre, wenn Sie es nie gedrückt hätten (d.h. als ob der Track die ganze Zeit vorwärts gelaufen wäre).
Drücken Sie die Taste Parameter < oder Parameter >, um die Slice-Quantisierung zu verringern oder zu erhöhen. Halten Sie Shift gedrückt und drücken Sie dann die Taste Parameter < oder Parameter >, um die Größe der Slice-Domäne zu verringern oder zu erhöhen.
Slicer Loop Modus: Die Pads verhalten sich identisch zu den Pads im Slicer Modus, mit der Ausnahme, dass die Acht-Slice-Phrase geloopt wird, anstatt sich kontinuierlich durch den Track vorwärts zu bewegen.

Flip-Bedienelemente
Wenn Sie das Serato Flip Expansion Pack erworben haben, können Sie Ihre Flips mit diesen Befehlen erstellen und steuern:

Im Hot Cue Modus oder Hot Cue Auto-Loop Modus (drücken Sie Cues, um einen der Modi zu aktivieren):
- Um die Flip-Aufnahme scharfzuschalten oder zu deaktivieren, drücken Sie die Taste Parameter <.
- Um das Flip-Looping zu aktivieren oder zu deaktivieren, halten Sie Shift gedrückt und drücken Sie dann die Taste Parameter <.
- Um den zuletzt gespielten (oder aktuell spielenden) Flip sofort abzuspielen, drücken Sie die Taste Parameter >. Wenn Sie dies während der Aufnahme eines Flips tun, stoppt die Aufnahme und dieser Flip wird abgespielt.
- Um den aktuellen Flip zu aktivieren oder zu deaktivieren, halten Sie Shift gedrückt und drücken Sie dann die Taste Parameter >. Wenn sich der Abspielkopf noch nicht im Bereich des Flips befindet, beginnt der Flip zu spielen, sobald der Abspielkopf ihn erreicht.
Im Flip Modus (halten Sie Shift gedrückt und drücken Sie Cues, um diesen Modus zu aktivieren):
- In diesem Modus: nicht beleuchteten Pads ist kein Flip zugewiesen; dauerhaft beleuchteten Pads ist ein Flip zugewiesen, aber sie spielen nicht; blinkenden Pads ist ein Flip zugewiesen und sie spielen gerade.
- Um einem Pad einen Flip zuzuweisen, halten Sie Pad 8 gedrückt und drücken Sie Pad 1, 2, 3, 5, 6 oder 7. o Um einen zugewiesenen Flip abzuspielen, drücken Sie Pad 1, 2, 3, 5, 6 oder 7 (wenn ihm ein Flip zugewiesen ist).
- Um die Wiedergabe eines Flips sofort zu stoppen, halten Sie Shift gedrückt und drücken Sie dann das entsprechende Pad.
- Um die Länge eines Flips automatisch zu "snap" (einrasten), sodass er sich am Beatgrid ausrichtet (Loop Snap (Loop-Einrasten)), halten Sie Pad 4 gedrückt und drücken Sie dann ein Pad, dem ein Flip zugewiesen ist.

Ihr Track muss ein festgelegtes Beatgrid haben, damit die Loop Snap-Funktion funktioniert.

Navigationsregler

Display: Verwenden Sie diesen Bildschirm, um Menüs, Optionen, Parameter und Einstellungen anzuzeigen.
Panel / +Song: Drücken Sie diese Taste, um zwischen den Recording-, Effects- und Sampler-Panels zu wechseln.
Halten Sie Shift gedrückt und drücken Sie dann diese Taste, um die Library nach Song zu sortieren.
Back / +Artist: Drücken Sie diese Taste, um den Selektor in den Software-Panels rückwärts zu bewegen.
Halten Sie Shift gedrückt und drücken Sie dann diese Taste, um die Library nach Artist zu sortieren.
Sel. / Load: Verwenden Sie diesen Regler, um durch Listen von Tracks, Crates usw. in der Software zu scrollen. Sie können ihn auch drücken, um einen Track auf das ausgewählte Deck zu laden.
FWD / +Album: Drücken Sie diese Taste, um den Selektor in den Software-Panels vorwärts zu bewegen.
Halten Sie Shift gedrückt und drücken Sie dann diese Taste, um die Library nach Album zu sortieren.
L. Prep / Prep: Drücken Sie diese Taste, um einen ausgewählten Track zur Liste der Tracks im Prepare Area in der Software hinzuzufügen.
Halten Sie Shift gedrückt und drücken Sie dann diese Taste, um den Selektor zum Prepare Panel in der Software zu bewegen.
Quant / +BPM: Drücken Sie diese Taste, um Quantize zu aktivieren oder zu deaktivieren. Wenn aktiviert, rasten das Setzen und Auslösen von Cues und Loops am Beatgrid ein.
Halten Sie Shift gedrückt und drücken Sie dann diese Taste, um die Library nach BPM zu sortieren.
Beat Jump / +BPM: Drücken Sie diese Taste, um den Beat Jump Modus für die Pads zu aktivieren oder zu deaktivieren. Wenn Beat Jump aktiviert ist, fungieren die unteren 4 Pads in den Auto-Loop- und Loop Roll-Modi als Beat Jump-Steuerelemente:
Halten Sie Shift gedrückt und drücken Sie dann diese Taste, um die Library nach BPM zu sortieren.
S. View / +Key: Drücken Sie diese Taste, um durch die verfügbaren Software-Anzeigemodi zu wechseln.
Halten Sie Shift gedrückt und drücken Sie dann diese Taste, um die Library nach Key zu sortieren.
D. View / Column: Drücken Sie diese Taste, um durch die verfügbaren NVII-Anzeigemodi zu wechseln.
Halten Sie Shift gedrückt und drücken Sie dann diese Taste, um Key, BPM oder Time in der Library anzuzeigen.

Pitch-Regler

Range / Keylock: Drücken Sie diese Taste, um den Bereich des Pitch Faders auf ±8%, ±16% und ±50% einzustellen.
Halten Sie Shift gedrückt und drücken Sie dann diese Taste, um Keylock zu aktivieren oder zu deaktivieren: Die Tonart des Songs wird in der Position gesperrt, in der sich der Pitch Fader bei aktivierter Keylock befindet. Diese Funktion ermöglicht es Ihnen, die Geschwindigkeit des Songs zu ändern, ohne die Tonart zu ändern.
Takeover LEDs: Wenn Sie das andere Deck mit dem Deck Select Schalter auswählen, stimmt die Position des Pitch Faders des NVII möglicherweise nicht mit der Pitch-Einstellung für dieses Deck in der Software überein. Bewegen Sie den Pitch Fader langsam in die Richtung, die durch den Pfeil der Takeover LED angezeigt wird, bis diese erlischt. An diesem Punkt stimmt der Pitch Fader mit der Pitch-Einstellung in der Software überein und kann diese wieder steuern.
Pitch Fader: Steuert die Wiedergabegeschwindigkeit des Tracks. Eine LED neben dem Fader leuchtet auf, wenn er auf 0% eingestellt ist.
Pitch Bend ( + / – ): Drücken oder halten Sie eine dieser Tasten, um die Wiedergabegeschwindigkeit des Tracks vorübergehend anzupassen. Beim Loslassen kehrt die Track-Wiedergabe zur durch den Pitch Fader festgelegten Geschwindigkeit zurück.
Beatkeeper: Dieses Messgerät ist eine Hilfe zum Abgleichen des Tempos beider Decks. Wenn die weiße zentrale LED leuchtet, sind die BPMs abgeglichen. Andernfalls tendiert das Messgerät zum schnelleren Deck. Je weiter von der Mitte entfernt, desto größer ist der Unterschied zwischen den beiden BPMs.

Effekt-Regler

FX 1, FX 2, FX 3: Diese Tasten haben je nach aktuellem FX Modus auf jedem Deck unterschiedliche Funktionen: Single-FX Mode oder Multi-FX Mode.
- Single-FX Mode: FX 1 aktiviert oder deaktiviert den Effekt; FX 2 aktiviert oder deaktiviert den ersten Effektparameter (falls zutreffend); FX 3 aktiviert oder deaktiviert den zweiten Effektparameter (falls zutreffend). Halten Sie Shift gedrückt und drücken Sie FX 1, um den gewünschten Effekt auszuwählen. Alternativ halten Sie Shift gedrückt und drehen dann den FX Knob unter dem Effekt-Namen, um schnell durch die Liste zu blättern.
- Multi-FX Mode: Die Tasten aktivieren oder deaktivieren den ersten, zweiten bzw. dritten Effekt in der Effektkette. Halten Sie Shift gedrückt und drücken Sie eine der Tasten, um den Effekt für diesen Punkt in der Effektkette auszuwählen. Alternativ halten Sie Shift gedrückt und drehen dann den FX Knob unter dem Effekt-Namen, um schnell durch die Liste zu blättern.
FX 1 Knob, FX 2 Knob, FX 3 Knob: Diese Regler haben je nach aktuellem FX Modus auf jedem Deck unterschiedliche Funktionen: Single-FX Mode oder Multi-FX Mode
- Single-FX Mode: der FX 1 Knob steuert die "Wet-Dry"-Balance des Effekts; der FX 2 Knob steuert den ersten Effektparameter; der FX 3 Knob steuert den zweiten Effektparameter. Wenn der Touch Mode aktiviert ist, berühren Sie den FX 1 Knob, um dessen Effekt zu aktivieren, und lassen Sie den Regler los, um ihn zu deaktivieren.
- Multi-FX Mode: Die Regler steuern die "Wet-Dry"-Balance des ersten, zweiten bzw. dritten Effekts in der Effektkette. Wenn der Touch Mode aktiviert ist, berühren Sie einen Regler, um dessen Effekt zu aktivieren, und lassen Sie den Regler los, um ihn zu deaktivieren.
Beat / Mode: Tippen Sie diese Taste wiederholt im gewünschten Tempo an, um die Rate der Niederfrequenzoszillatoren (LFOs) der Effekte einzustellen. Halten Sie diese Taste gedrückt, um den Beat Multiplier auf das BPM des Decks zurückzusetzen. Halten Sie Shift gedrückt und drücken Sie dann diese Taste, um zwischen Single-FX Mode und Multi-FX Mode zu wechseln.
Beat Knob: Drehen Sie diesen Regler, um die Time Division für die ausgewählten Effekte einzustellen.
FX Assign: Verwenden Sie diese Tasten, um Effekt A und/oder B auf den entsprechenden Kanal anzuwenden. Sie können Effekt A und/oder B auf den gesamten Program Mix anwenden, indem Sie die FX Send Tasten unter dem Master Volume Regler verwenden. (Jeder Effekt kann auf einen oder alle der vier Kanäle und/oder den Program Mix angewendet werden.)
Channel Filter: Drehen Sie diesen Regler, um den Filter des entsprechenden Kanals einzustellen. Die Art des Filters, den er einstellt, hängt von der Filter Mode Taste ab.
Filter Mode: Drücken Sie diese Taste, um durch die Filter Modes zu wechseln, die die Channel Filter Regler beeinflussen: Off, Filter-Roll Mode oder Filter-FX Mode.
- Off: Wenn diese Taste ausgeschaltet ist, wendet der Channel Filter Regler einen Tiefpassfilter auf den entsprechenden Kanal an und passt ihn an, wenn er gegen den Uhrzeigersinn gedreht wird, oder einen Hochpassfilter, wenn er im Uhrzeigersinn gedreht wird.
- Filter-Roll Mode: Drücken Sie diese Taste einmal, um den Filter-Roll Mode zu aktivieren (die Taste leuchtet durchgehend rot). Der Channel Filter Regler wendet einen Tiefpassfilter auf den entsprechenden Kanal an und passt ihn an, wenn er gegen den Uhrzeigersinn gedreht wird, oder einen Hochpassfilter, wenn er im Uhrzeigersinn gedreht wird. Zusätzlich wird ein Loop Roll auf den Filter angewendet, dessen Länge abnimmt, je weiter der Regler von der Mittelposition entfernt wird. Drücken Sie diese Taste einmal, um den Filter-Roll Mode zu deaktivieren.
- Filter-FX Mode: Halten Sie Shift gedrückt und drücken Sie dann diese Taste, um den Filter-FX Mode zu aktivieren (die Taste blinkt rot). Der Channel Filter Regler wendet einen Tiefpassfilter auf den entsprechenden Kanal an und passt ihn an, wenn er gegen den Uhrzeigersinn gedreht wird, oder einen Hochpassfilter, wenn er im Uhrzeigersinn gedreht wird. Zusätzlich passt er Parameter 1 der auf diesen Kanal angewendeten Effekte an, wenn der Regler sich weiter von der Mittelposition entfernt. Drücken Sie diese Taste einmal, um den Filter-FX Mode zu deaktivieren.

Display
Die Farbdisplays des NVII liefern Echtzeit-Feedback der Software mit verschiedenen Ansichten jedes Decks. Die drei verfügbaren Ansichten sind Performance View 1, Performance View 2 und Library View.
Um zur nächsten Ansicht zu wechseln, drücken Sie die D. View Taste.
Um sofort zur Library View zu gelangen, drehen Sie den Sel. / Load Regler.
Um von der Library View zu Ihrer vorherigen Ansicht zurückzukehren, führen Sie einen der folgenden Schritte aus:

Drehen Sie denSel. / Load Regler, um einen Track auszuwählen, und drücken Sie ihn dann, um den Track auf das Deck zu laden. Sie sehen dann den auf dieses Deck geladenen Track in der vorherigen Ansicht.
Verwenden Sie die D. View Taste.

Jede Ansicht zeigt die aktuellen Einstellungen verschiedener Regler, die Sie wie in den folgenden Abschnitten beschrieben anpassen können. Klicken Sie unten auf einen, um zu diesem Abschnitt zu springen.

Performance View 1

Performance View 2

Library View

Performance-Ansicht 1

Diese Ansicht enthält Informationen über den aktuellen Track, Effekte, Hot Cues und Loops.

Deck: Dies ist das aktuell ausgewählte Layer in der Software, das von diesem Hardware-Deck gesteuert wird. Drücken Sie die Taste Deck (Deck), um zwischen den Layern zu wechseln. Deck A steuert Layer 1 oder 3; Deck B steuert Layer 2 oder 4.
Track-Name: Dies ist der Titel des aktuell geladenen Tracks. Informationen zur Track-Auswahl finden Sie unter Library View (Bibliotheksansicht).
Künstlername: Dies ist der Interpret des aktuell geladenen Tracks. Informationen zur Track-Auswahl finden Sie unter Library View (Bibliotheksansicht).
Track-BPM: Dies ist das Tempo (in Beats pro Minute oder BPM) des aktuell geladenen Tracks bei einer Pitch-Anpassung von 0%. Um die aktuell wiedergegebene BPM zu sehen, siehe Deck BPM (Deck-BPM) unten.
Track-Tonart: Dies ist die Tonart des aktuell geladenen Tracks. Dies ist die Tonart des Tracks bei einer Pitch-Anpassung von 0%. Tracks müssen analysiert werden, um diese Informationen anzuzeigen.
Deck-BPM: Dies ist die aktuelle BPM, mit der der aktuell geladene Track wiedergegeben wird. Um diesen Wert anzupassen, bewegen Sie den Pitch Fader des Decks. Dieser Wert wird nicht durch temporäre Pitch Bends (mithilfe der Pitch Bend -/+ Tasten oder des Platters) beeinflusst.
Verbleibende Zeit: Dies ist die verbleibende Zeit des aktuell geladenen Tracks. Der Ring um den virtuellen Platter ist eine visuelle Darstellung dieses Wertes (der vollständige Kreis entspricht dem gesamten Track).
Pitch-Bereich: Dies ist der aktuelle Bereich des Pitch Faders des Decks. Drücken Sie Range / Keylock (Bereich / Tonartensperre) auf diesem Deck, um den Bereich seines Pitch Faders auf +8%, +16% oder +50% einzustellen.
Pitch-Anpassung: Dies ist die aktuelle Einstellung des Pitch Faders. Um diese Einstellung anzupassen, bewegen Sie den Pitch Fader des Decks.
Track-Übersicht: Dies ist die Wellenform des aktuell geladenen Tracks, die nach der Frequenz jedes Bereichs farbcodiert ist: Rot zeigt tiefe (Bass-)Frequenzen an, Grün zeigt mittlere Frequenzen an und Blau zeigt hohe (Höhen-)Frequenzen an.
In der Wellenform werden Hot Cue-Punkte durch Dreiecke am unteren Rand der Wellenform dargestellt, und Loop-Bereiche werden durch schattierte blaue Abschnitte dargestellt.
Auto-Loop / Beat-Jump-Tasten: Diese acht Tasten entsprechen den acht Pads des Decks im Auto-Loop-Modus. Drücken Sie in diesem Modus eines der Pads, um einen Auto-Loop der entsprechenden Länge auszulösen. Weitere Informationen finden Sie unter Top Panel > Pad Mode Controls > Auto / Roll.
Wenn Beat Jump aktiviert ist, werden die unteren vier Pads für die Beat Jump-Steuerung verwendet. Weitere Informationen finden Sie unter Top Panel > Navigation Controls > Beat Jump.
Effekt-Name: Im Multi-FX-Modus zeigt die Ansicht drei Effekte mit jeweils einem Parameter-Regler.
Im Single-FX-Modus zeigt die Ansicht einen Effekt-Namen mit drei Parameter-Reglern.
Um zwischen dem Single-FX-Modus und dem Multi-FX-Modus zu wechseln, halten Sie Shift gedrückt und drücken Sie die Taste Beat (Beat).
Um zum nächsten Effekt (in einem der beiden Modi) zu gelangen, halten Sie Shift gedrückt und drücken Sie dann die Taste FX Button (Effekt-Taste) unter dem Effekt-Namen. Alternativ halten Sie Shift gedrückt und drehen Sie dann den FX Knob (Effekt-Regler) unter dem Effekt-Namen, um schnell durch die Liste zu navigieren.
Effekt-Parameter: Im Multi-FX-Modus zeigt die Ansicht drei Effekte mit jeweils einem Parameter-Regler, der dem Hauptparameter dieses Effekts entspricht. Um jeden Effekt anzupassen, drehen Sie den darunterliegenden FX Knob (Effekt-Regler).
Im Single-FX-Modus zeigt die Ansicht einen Effekt-Namen mit drei Parameter-Reglern. Um jeden Parameter anzupassen, drehen Sie den darunterliegenden FX Knob (Effekt-Regler).
Um zwischen dem Single-FX-Modus und dem Multi-FX-Modus zu wechseln, halten Sie Shift gedrückt und drücken Sie die Taste Beat (Beat).
Effekt-Beat-Multiplikator: Diese Zahl bestimmt das Timing oder die Rate der Effekte, basierend auf der BPM.

Performance-Ansicht 2

Diese Ansicht bietet eine alternative Anzeige von Informationen über den aktuellen Track, Effekte, Hot Cues und Loops.

Deck: Dies ist das aktuell ausgewählte Layer in der Software, das von diesem Hardware-Deck gesteuert wird. Drücken Sie die Taste Deck (Deck), um zwischen den Layern zu wechseln. Deck A steuert Layer 1 oder 3; Deck B steuert Layer 2 oder 4.
Track-Name: Dies ist der Titel des aktuell geladenen Tracks, der vorbeiscrollt. Informationen zur Track-Auswahl finden Sie unter Library View (Bibliotheksansicht).
Track-Tonart: Dies ist die Tonart des aktuell geladenen Tracks. Dies ist die Tonart des Tracks bei einer Pitch-Anpassung von 0%. Tracks müssen analysiert werden, um diese Informationen anzuzeigen.
Track-BPM: Dies ist das Tempo (in Beats pro Minute oder BPM) des aktuell geladenen Tracks bei einer Pitch-Anpassung von 0%. Um die aktuell wiedergegebene BPM zu sehen, siehe Deck BPM (Deck-BPM) unten.
Deck-BPM: Dies ist die aktuelle BPM, mit der der aktuell geladene Track wiedergegeben wird. Um diesen Wert anzupassen, bewegen Sie den Pitch Fader des Decks. Dieser Wert wird nicht durch temporäre Pitch Bends (mithilfe der Pitch Bend -/+ Tasten oder des Platters) beeinflusst.
Verbleibende Zeit: Dies ist die verbleibende Zeit des aktuell geladenen Tracks.
Pitch-Bereich: Dies ist der aktuelle Bereich des Pitch Faders des Decks. Drücken Sie Range / Keylock (Bereich / Tonartensperre) auf diesem Deck, um den Bereich seines Pitch Faders auf +8%, +16% oder +50% einzustellen.
Pitch-Anpassung: Dies ist die aktuelle Einstellung des Pitch Faders. Um diese Einstellung anzupassen, bewegen Sie den Pitch Fader des Decks.
Track-Übersicht: Dies ist die Wellenform des aktuell geladenen Tracks, die nach der Frequenz jedes Bereichs farbcodiert ist: Rot zeigt tiefe (Bass-)Frequenzen an, Grün zeigt mittlere Frequenzen an und Blau zeigt hohe (Höhen-)Frequenzen an.
In der Wellenform werden Hot Cue-Punkte durch Dreiecke am unteren Rand der Wellenform dargestellt, und Loop-Bereiche werden durch schattierte blaue Abschnitte dargestellt.
Hauptwellenform: Dies ist das aktuell wiedergegebene Segment der Track-Wellenform, das vorbeiscrollt, wenn der Audio-Playhead sich durch den Track bewegt. Die Wellenform ist nach der Frequenz jedes Bereichs farbcodiert: Rot zeigt tiefe (Bass-)Frequenzen an, Grün zeigt mittlere Frequenzen an und Blau zeigt hohe (Höhen-)Frequenzen an.
In der Wellenform werden Hot Cue-Punkte durch Dreiecke am oberen und unteren Rand der Wellenform dargestellt, und Loop-Bereiche werden durch schattierte blaue Abschnitte dargestellt.
Auto-Loop-Taste: Diese Taste zeigt die aktuelle Auto-Loop-Länge des Decks an. Im Auto-Loop-Modus drücken Sie eines der Pads, um einen Auto-Loop einer bestimmten Länge auszulösen, die hier angezeigt wird. Weitere Informationen finden Sie unter Top Panel > Pad Mode Controls > Auto / Roll.
Effekt-Name: Im Multi-FX-Modus zeigt die Ansicht drei Effekte mit jeweils einem Parameter-Regler.
Im Single-FX-Modus zeigt die Ansicht einen Effekt-Namen mit drei Parameter-Reglern.
Um zwischen dem Single-FX-Modus und dem Multi-FX-Modus zu wechseln, halten Sie Shift gedrückt und drücken Sie die Taste Beat (Beat).
Um zum nächsten Effekt (in einem der beiden Modi) zu gelangen, halten Sie Shift gedrückt und drücken Sie dann die Taste FX Button (Effekt-Taste) unter dem Effekt-Namen. Alternativ halten Sie Shift gedrückt und drehen Sie dann den FX Knob (Effekt-Regler) unter dem Effekt-Namen, um schnell durch die Liste zu navigieren.
Effekt-Parameter: Im Multi-FX-Modus zeigt die Ansicht drei Effekte mit jeweils einem Parameter-Regler, der dem Hauptparameter dieses Effekts entspricht. Um jeden Effekt anzupassen, drehen Sie den darunterliegenden FX Knob (Effekt-Regler).
Im Single-FX-Modus zeigt die Ansicht einen Effekt-Namen mit drei Parameter-Reglern. Um jeden Parameter anzupassen, drehen Sie den darunterliegenden FX Knob (Effekt-Regler).
Um zwischen dem Single-FX-Modus und dem Multi-FX-Modus zu wechseln, halten Sie Shift gedrückt und drücken Sie die Taste Beat (Beat).
Effekt-Beat-Multiplikator: Diese Zahl bestimmt das Timing oder die Rate der Effekte, basierend auf der BPM.

Bibliotheksansicht

Diese Ansicht ermöglicht es Ihnen, Ihre Bibliothek zu durchsuchen, einschließlich Ordnern und Unterordnern, und einen Track auf das aktuelle Deck zu laden.
Um durch die Track-Liste zu navigieren, drehen Sie den Sel. / Load (Auswählen / Laden) Regler.
Um den aktuell ausgewählten Track zu laden, drücken Sie den Sel. / Load (Auswählen / Laden) Regler.

Da die Bibliotheksansicht das aktuelle Deck nicht anzeigt, stellen Sie sicher, dass Sie das gewünschte Deck ausgewählt haben, bevor Sie den Sel. / Load (Auswählen / Laden) Regler drücken, um einen Track darauf zu laden.
Um zwischen der Track-Liste und der Ordnerliste zu wechseln, drücken Sie die Tasten Back (Zurück) oder FWD (Vor).
Um einen Ordner (der Unterordner enthält) in der Ordnerliste zu erweitern oder zu reduzieren, drücken Sie die Tasten Back (Zurück) oder FWD (Vor).

Ordner-/Listenname: Dies ist der Ordner, Unterordner oder eine andere Track-Liste (z.B. All (Alle)), die Sie gerade anzeigen.
Track-Name: Dies ist der Titel des aktuell geladenen Tracks.
Künstlername: Dies ist der Interpret des aktuell geladenen Tracks.
Track-BPM: Dies ist das Tempo (in Beats pro Minute oder BPM) des Tracks.

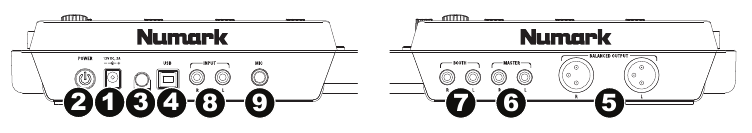

Rückseite

Stromanschluss: Verwenden Sie das mitgelieferte Netzteil (12 V DC, 2 A, Pluspol innen), um NVII an eine Steckdose anzuschließen. Während das Gerät ausgeschaltet ist, stecken Sie das Kabel zuerst in NVII und dann in eine Steckdose.
Netzschalter: Schaltet NVII ein und aus. Schalten Sie NVII ein, nachdem alle Eingangsgeräte angeschlossen wurden und bevor Sie Verstärker einschalten. Schalten Sie die Verstärker aus, bevor Sie NVII ausschalten.
Kabelzugentlastung: Sie können Kabel an dieser Zugentlastung befestigen, um ein versehentliches Trennen zu vermeiden.
USB: Diese USB-Verbindung sendet und empfängt Audio- und Steuerinformationen von einem angeschlossenen Computer.
Master-Ausgang (XLR): Verbinden Sie diesen niederohmigen XLR-Ausgang mit einer PA-Anlage oder aktiven Monitorlautsprechern. Der Pegel dieses Ausgangs wird mit dem Master-Regler auf der Oberseite gesteuert.
Master-Ausgang (RCA): Verwenden Sie Standard-Cinch-Kabel, um diesen Ausgang an ein Lautsprecher- oder Verstärkersystem anzuschließen. Der Pegel dieses Ausgangs wird mit dem Master-Regler auf der Oberseite gesteuert.
Booth-Ausgang (RCA): Verwenden Sie Standard-Cinch-Kabel, um diesen Ausgang an ein Booth-Monitoring-System anzuschließen. Der Pegel dieses Ausgangs wird mit dem Booth-Regler auf der Oberseite gesteuert.
Line-Eingänge (RCA): Schließen Sie Line-Pegel-Geräte, wie z.B. CD-Player, Sampler oder Audio-Interfaces, an diese Eingänge an.
Mic-Eingang (6,35 mm): Schließen Sie ein 6,35 mm Mikrofon an diesen Eingang an. Das Audiosignal dieses Eingangs wird direkt zum Program Mix geleitet.

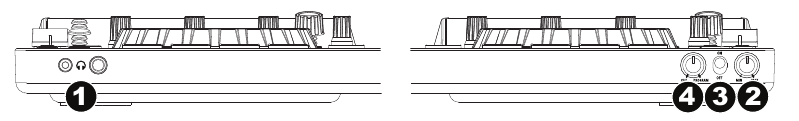

Vorderseite

Kopfhörer (6,35 mm oder 3,5 mm): Schließen Sie Ihre 6,35 mm oder 3,5 mm Kopfhörer an diesen Ausgang zum Vorhören und zur Mix-Überwachung an.
Kopfhörerlautstärke: Stellt den Lautstärkepegel des Kopfhörerausgangs ein.
Split Cue: Wenn sich dieser Schalter in der Ein-Position befindet, wird das Kopfhörer-Audio "split" (geteilt), sodass alle an Cue gesendeten Kanäle mono gemischt und auf den linken Kopfhörerkanal angewendet werden und der Program Mix mono gemischt und auf den rechten Kanal angewendet wird. Wenn sich der Schalter in der Aus-Position befindet, werden Cue- und Program-Audio "blended" (zusammengemischt).
Cue Blend: Drehen Sie diesen Regler, um zwischen Cue und Program auf dem Kopfhörerkanal zu mischen. Wenn er ganz nach links gedreht ist, sind nur die an Cue geleiteten Kanäle zu hören. Wenn er ganz nach rechts gedreht ist, ist nur der Program Mix zu hören.

Referenzen

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Numark NVII - Dual-Display-Controller Handbuch herunterladen
