Extech Instruments DM110 - Taschenmultimeter Handbuch

Inhalt

Sicherheit

Internationale Sicherheitssymbole
Warnung Dieses Symbol, das einem anderen Symbol oder Anschluss benachbart ist, weist darauf hin, dass der Benutzer für weitere Informationen das Handbuch konsultieren muss.
Stromschlaggefahr Dieses Symbol, das einem Anschluss benachbart ist, weist darauf hin, dass unter normalen Nutzungsbedingungen gefährliche Spannungen anliegen können.
Doppelte Isolierung

Sicherheitshinweise

  1. Unsachgemäße Verwendung dieses Messgeräts kann Schäden, Stromschläge, Verletzungen oder den Tod verursachen. Lesen und verstehen Sie diese Bedienungsanleitung, bevor Sie das Messgerät in Betrieb nehmen.
  1. Stellen Sie sicher, dass alle Abdeckungen oder Batteriefächer ordnungsgemäß geschlossen und gesichert sind.
  1. Trennen Sie die Prüfleitungen immer von jeder Spannungsquelle, bevor Sie die Batterie oder Sicherungen austauschen.
  1. Überschreiten Sie nicht die maximal zulässigen Eingangsgrenzwerte.
  1. Seien Sie bei Messungen besonders vorsichtig, wenn die Spannungen höher als 25VAC rms oder 35VDC sind. Diese Spannungen gelten als Stromschlaggefahr.
  1. Entladen Sie Kondensatoren immer und trennen Sie die Stromversorgung vom zu prüfenden Gerät, bevor Sie Kapazitäts-, Dioden-, Widerstands- oder Durchgangstests durchführen.
  2. Entfernen Sie die Batterie aus dem Messgerät, wenn es für längere Zeit gelagert werden soll.

Beschreibung

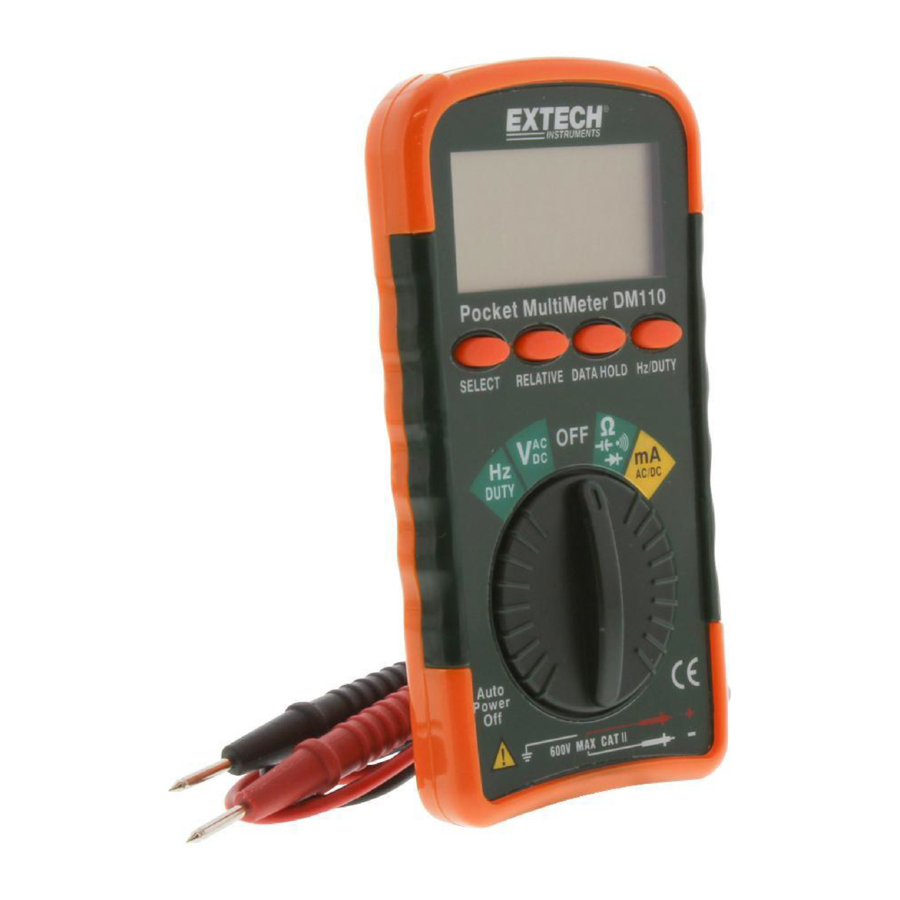

Messgerätebeschreibung
Geräteübersicht

  1. 3 3/4-stellig (4000 Counts)
  1. RELATIVE-Taste (Relativ)
  1. SELECT-Taste (Auswählen)
  1. DATA HOLD-Taste (Messwerthaltefunktion)
  1. Hz/DUTY-Taste (Hz/Tastverhältnis)
  1. Funktionsschalter
  1. Gummiholster
  1. Prüfleitungen

Bedienung

AC- oder DC-Spannungsmessung

  1. Stellen Sie den Funktionsschalter auf die Position "AC/DCV".
  2. Drücken Sie die SELECT-Taste (Auswählen), um die AC- oder DC-Spannungsmessung auszuwählen.
  3. Berühren Sie die Prüfspitzen mit dem zu prüfenden Stromkreis. Achten Sie auf die richtige Polarität (rote Leitung an Plus, schwarze Leitung an Minus).
  4. Lesen Sie die Spannung auf dem Display ab.

Widerstands-/Durchgangsmessung


Um einen Stromschlag zu vermeiden, trennen Sie die Stromversorgung des zu prüfenden Geräts und entladen Sie alle Kondensatoren, bevor Sie Widerstandsmessungen vornehmen. Entfernen Sie die Batterien und ziehen Sie die Netzkabel ab. Messen Sie niemals den Durchgang an Stromkreisen oder Leitungen, die unter Spannung stehen.

  1. Stellen Sie den Funktionsschalter auf die Position " ".
  2. Schließen Sie die Prüfleitungen an den zu messenden Stromkreis an.
  3. Lesen Sie den Wert auf dem Display ab.
  4. Für Durchgangstests drücken Sie die SELECT-Taste (Auswählen), bis das Symbol " " auf dem Display erscheint.
  5. 5. Wenn der Widerstand weniger als 60 Ohm beträgt, ertönt ein akustisches Signal.

Kapazitätsmessung


Um einen Stromschlag zu vermeiden, trennen Sie die Stromversorgung des zu prüfenden Geräts und entladen Sie alle Kondensatoren, bevor Sie Kapazitätsmessungen vornehmen. Entfernen Sie die Batterien und ziehen Sie die Netzkabel ab. Messen Sie niemals den Durchgang an Stromkreisen oder Leitungen, die unter Spannung stehen.

  1. Stellen Sie den Funktionsschalter auf die Position " ".
  2. Drücken Sie die SELECT-Taste (Auswählen), bis "nF" auf dem Display erscheint.
  3. Drücken Sie die RELATIVE-Taste (Relativ), um das Display auf Null zu setzen.
  4. Schließen Sie die Prüfleitungen an den zu messenden Kondensator an.
  5. Lesen Sie den Wert auf dem Display ab.

Diodentest


Um einen Stromschlag zu vermeiden, testen Sie keine Diode, an der Spannung anliegt.

  1. Stellen Sie den Funktionsschalter auf die Position " ".
  2. Drücken Sie die SELECT-Taste (Auswählen) einmal, um den Diodentest aufzurufen. Das Symbol " " erscheint auf dem Display.
  3. Berühren Sie die Prüfspitzen mit der Diode oder dem Halbleiterübergang, den Sie testen möchten. Notieren Sie den Messwert des Messgeräts.
  4. Vertauschen Sie die Polarität der Prüfleitungen, indem Sie die roten und schwarzen Leitungen vertauschen. Notieren Sie diesen Messwert.
  5. Die Diode oder der Übergang kann wie folgt bewertet werden:
    1. Wenn ein Messwert einen Wert anzeigt und der andere Messwert "OL" anzeigt, ist die Diode in Ordnung.
    2. Wenn beide Messwerte "OL" anzeigen, ist das Gerät offen (Unterbrechung).
    3. Wenn beide Messwerte sehr klein oder 0 sind, ist das Gerät kurzgeschlossen.

AC/DC-Strommessung

  1. Stellen Sie den Funktionsschalter auf die Position "mA AC/DC".
  2. Drücken Sie die SELECT-Taste (Auswählen), um AC- oder DC-mA zu messen.
  3. Trennen Sie die Stromversorgung des zu prüfenden Stromkreises und öffnen Sie den Stromkreis an der Stelle, an der Sie den Strom messen möchten.
  4. Berühren Sie die schwarze Prüfspitze mit der negativen Seite des Stromkreises und die rote Prüfspitze mit der positiven Seite des Stromkreises.
  5. Legen Sie Spannung an den Stromkreis an.
  6. Lesen Sie den Wert auf dem Display ab.

Frequenz-/Tastverhältnismessung

  1. Stellen Sie den Funktionsschalter auf die Position "HZ/DUTY".
  2. Drücken Sie die Hz/DUTY-Taste (Hz/Tastverhältnis) einmal, um das Tastverhältnis in % anzuzeigen. Erneutes Drücken der Taste schaltet die Anzeige auf Frequenz (Hz) um.
  3. Berühren Sie die Prüfspitzen mit dem zu prüfenden Stromkreis. Achten Sie auf die richtige Polarität (rote Leitung an Plus, schwarze Leitung an Minus).
  4. Lesen Sie den Wert auf dem Display ab.

Funktionen

RELATIVE-Taste (Relativ)

Die Relativmessfunktion ermöglicht es Ihnen, Messungen relativ zu einem gespeicherten Referenzwert durchzuführen. Eine Referenzspannung kann gespeichert und Messungen im Vergleich zu diesem Wert vorgenommen werden. Der angezeigte Wert ist die Differenz zwischen dem Referenzwert und dem gemessenen Wert.

  1. Führen Sie die Messung wie in der Bedienungsanleitung beschrieben durch.
  2. Drücken Sie die RELATIVE-Taste (Relativ), um den Messwert im Display zu speichern, und die Anzeige "REL" erscheint auf dem Display.
  3. Das Display zeigt nun die Differenz zwischen dem gespeicherten Wert und dem gemessenen Wert an.
  4. Drücken Sie die RELATIVE-Taste (Relativ), um den Relativmodus zu verlassen.

Hinweis: Die Relativfunktion funktioniert nicht in der Frequenzfunktion.

DATA HOLD-Taste (Messwerthaltefunktion)

Die Data Hold-Funktion (Messwerthaltefunktion) ermöglicht es dem Messgerät, einen Messwert zur späteren Bezugnahme "einzufrieren".

  1. Drücken Sie die "DATA HOLD"-Taste (Messwerthaltefunktion), um die Anzeige "einzufrieren", die "HOLD"-Anzeige erscheint.
  2. Drücken Sie die "DATA HOLD"-Taste (Messwerthaltefunktion), um zum normalen Betrieb zurückzukehren.

Automatische Abschaltung

  1. Um Energie zu sparen, schaltet sich das Display nach 30 Minuten automatisch aus.
  2. Drücken Sie die SELECT-Taste (Auswählen), um das Display wieder einzuschalten.
  3. Um die automatische Abschaltung zu deaktivieren, stellen Sie den Funktionsschalter auf die Aus-Position. Halten Sie die SELECT-Taste (Auswählen) gedrückt und drehen Sie den Funktionsschalter in die gewünschte Position. Lassen Sie die SELECT-Taste (Auswählen) nach 3 Sekunden los.

Wartung


Um einen Stromschlag zu vermeiden, trennen Sie die Prüfleitungen von jeder Spannungsquelle, bevor Sie die Batterieabdeckung entfernen.

Um einen Stromschlag zu vermeiden, betreiben Sie Ihr Messgerät erst, wenn die Batterieabdeckung angebracht und sicher befestigt ist.

Dieses Multimeter ist für eine jahrelange zuverlässige Funktion ausgelegt, wenn die folgenden Richtlinien beachtet werden:

  1. HALTEN SIE DAS MESSGERÄT TROCKEN. Falls es nass wird, wischen Sie es ab.
  2. VERWENDEN UND LAGERN SIE DAS MESSGERÄT BEI NORMALEN TEMPERATUREN. Extreme Temperaturen können die Lebensdauer der elektronischen Bauteile verkürzen und Kunststoffteile verformen oder schmelzen.
  3. BEHANDELN SIE DAS MESSGERÄT SCHONEND UND SORGFÄLTIG. Ein Herunterfallen kann die elektronischen Bauteile oder das Gehäuse beschädigen.
  4. HALTEN SIE DAS MESSGERÄT SAUBER. Wischen Sie das Gehäuse gelegentlich mit einem feuchten Tuch ab. Verwenden Sie KEINE Chemikalien, Reinigungs- oder Lösungsmittel.
  5. VERWENDEN SIE NUR FRISCHE BATTERIEN DER EMPFOHLENEN GRÖSSE UND DES EMPFOHLENEN TYPS. Entfernen Sie alte oder schwache Batterien, damit sie nicht auslaufen und das Gerät beschädigen.
  6. WENN DAS MESSGERÄT LÄNGERE ZEIT GELAGERT WERDEN SOLL, sollten die Batterien entfernt werden, um Schäden am Gerät zu vermeiden.


Trennen Sie die Prüfleitungen von jeder Spannungsquelle, bevor Sie die hintere Abdeckung oder das Batteriefach/-Sicherungsfach entfernen. Betreiben Sie Ihr Messgerät erst, wenn das hintere Gehäuse angebracht und sicher befestigt ist.

Batteriewechsel

  1. Entfernen Sie das Gummiholster (falls vorhanden).
  2. Entfernen Sie die Kreuzschlitzschraube und heben Sie das hintere Gehäuse des Messgeräts ab.
  3. Ersetzen Sie die alte Batterie durch eine frische CR2032 Knopfzelle.
  4. Bringen Sie die hintere Abdeckung wieder an und befestigen Sie die Schraube.

Spezifikationen

Elektrische Spezifikationen

Funktion Bereich Genauigkeit
DC-Spannung

 400.0mV (0.7% rdg + 3d)
4.000V, 40.00V, (1.0% rdg + 3d)
400.0V, 500V (1.3% rdg + 3d)
AC-Spannung
(40-400Hz)		 4.000V, 40.00V (1.0% rdg + 10d)
400.0V, 500V (2.3% rdg + 5d)
DC-Strom
 40.00mA (2.0% rdg + 5d)
400.0mA
AC-Strom
(50-60 Hz)		 40.00mA (2.5% rdg + 10d)
400.0mA
Widerstand 400.0, 4.000k,
40.00k, 400.0k		 (2.0% rdg + 5d)
4.000M (5.0% rdg + 5d)
40.00M (10.0% rdg + 5d)
Kapazität


 4.000nF (5.0% rdg+0.3nF)
40.00nF (5.0% rdg + 30d)
400.0nF (3.0% rdg + 15d)
4.000µF, 40.00µF,
200.0µF		 (10.0% rdg + 15d)
Frequenz 9.999Hz, 99.99Hz,
999.9Hz, 9.999kHz,
99.99kHz, 999.9kHz,
10MHz		 (2.0% rdg + 5d)
Tastverhältnis 0.1-99% (2.0% rdg + 5d)

Max. Eingangsspannung 500V AC/DC
Eingangsempfindlichkeit, (Frequenzbereiche) 10Vrms min. <9.999KHz; 40Vrms min. >99.99KHz
Diodentest Prüfstrom max. 1mA, Leerlaufspannung typisch 1,5V
Durchgangsprüfung Akustisches Signal, wenn der Widerstand < 60 beträgt.
Anzeige 4000 Counts, 3 ¾-stelliges LCD
Überbereichsanzeige LCD zeigt "OL" an
Polarität Minuszeichen (-) für negative Polarität.
Batterieanzeige "BAT"-Symbol zeigt niedrigen Batteriestatus an.
Batterie CR2032 3V Lithium
Betriebstemperatur 0oC bis 40oC (32oF bis 104oF)
Lagertemperatur -10oC bis 50oC (14oF bis 122oF)
Gewicht 50g (1,7oz)
Abmessungen 108x56x11,5mm (4,25x2,2x0,5")
Standard IEC1010 CAT II 600V Verschmutzungsgrad II, CE-geprüft

Sie als Endverbraucher sind gesetzlich verpflichtet (Batterieverordnung), alle gebrauchten Batterien und Akkumulatoren zurückzugeben; die Entsorgung im Hausmüll ist verboten!
Sie können Ihre gebrauchten Batterien / Akkumulatoren bei den Sammelstellen in Ihrer Gemeinde oder überall dort abgeben, wo Batterien / Akkumulatoren verkauft werden!
Entsorgung: Beachten Sie die gültigen gesetzlichen Bestimmungen zur Entsorgung des Geräts am Ende seiner Lebensdauer.
