3.5

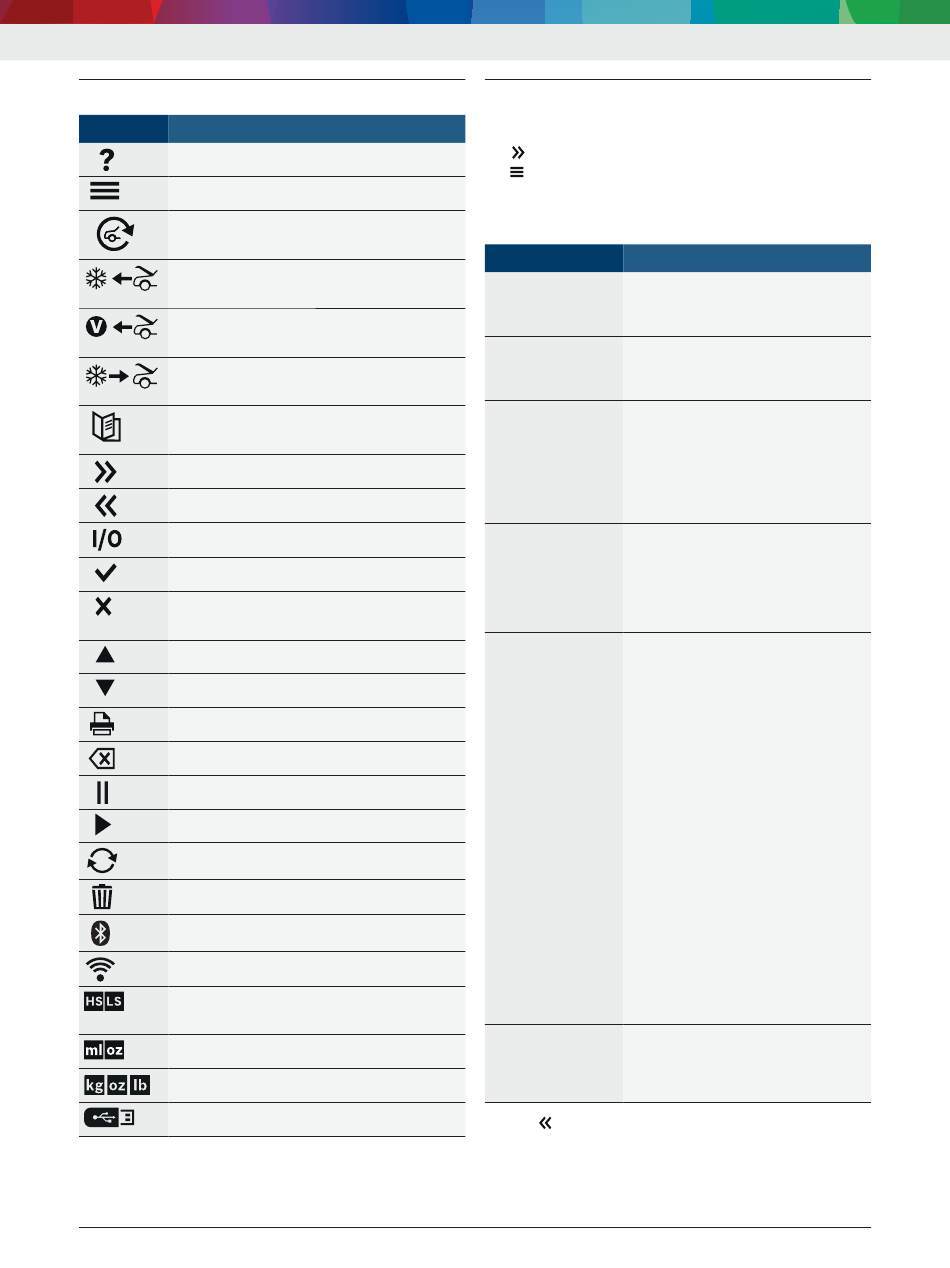

Legende der Symbole

Symbol Beschreibung
HILFE zur Einblendung von Informationen zur
gegenwärtig angezeigten Bildschirmseite.
MENÜ für den Zugriff auf zusätzliche Funktio-
nen und Parameter.
AUTO für die Aktivierung eines Menüs, das die
Einstellung einer automatischen Rückgewin-
nung/Vakuum/Leckprüfung/Füllung erleichtert.
RÜCKGEWINNUNG zur Aktivierung der Rück-
gewinnungssequenz des Kältemittels aus der
Fahrzeugklimaanlage.
VAKUUM zur Aktivierung der Vakuumfunktion in
der Fahrzeugklimaanlage, um Luft und Kondens-
wasser zu entfernen.
FÜLLUNG zur Aktivierung der Füllsequenz der
Fahrzeugklimaanlage mit einer vorbestimmten
Kältemittelmenge.
DATENBANK zur Anzeige der Informationen
über die Füllmenge jedes einzelnen Fahrzeug-
modells.
WEITER führt zur nächsten Bildschirmseite
oder zum nächsten Prozess.
ZURÜCK führt zur vorhergehenden Bildschirm-
seite oder zum vorhergehenden Prozess.
ON/OFF zur Freigabe oder zum Sperren der an-
gewählten Funktion.
OK zur Bestätigung, zum Weiterfahren oder
zum Speichern der Einstellungen.
ESC zum Annullieren des Vorgangs und zur
Rückkehr zur vorhergehenden Funktion oder zu
das Hauptmenü.
AUF ermöglicht die Verstellung des Cursors
zwischen verschiedenen Menüs nach oben.
AB ermöglicht die Verstellung des Cursors zwi-
schen verschiedenen Menüs nach unten.
DRUCKEN ermöglicht das Ausdrucken von In-
formationen (nur für Modelle mit Drucker).
BACKSPACE dient zum Löschen eines Zeichen
auf der linken Seite des Cursors.
PAUSE dient dazu, einen Prozess anzuhalten.
WIEDERAUFNEHMEN dient dazu, einen Pro-
zess nach einer Pause erneut zu starten.
WIEDERHOLEN dient dazu, die letzte Funktion
noch einmal durchzuführen.
LÖSCHEN dient dazu, die angewählte Position
aus dem Speicher von ACS 553 zu löschen.
BLUETOOTH bestätigt, dass die Bluetooth-Ver-
bindung aktiv ist.
WiFi bestätigt, dass die WiFi-Verbindung ak-
tiv ist.
HS LS dient zur Einstellung der Seite, von der
aus der Füllvorgang erfolgen soll (Hochdruck,
Niederdruck oder beide
ml oz dient für die Einstellung der Maßeinheit
(ml oder oz).
kg oz lb dient für die Einstellung der Maßein-
heit (kg, oz oder lb).
USB dient für den Export der Daten auf einen
USB-Stick.
Robert Bosch GmbH
3.6
3.6.1
1. Hauptmenü aufrufen.
2.
3.
€
Funktion
A/C-Leistungstest
Schlauchspülung
Systemspülung
Kältemittelflasche
befüllen
Kältemittelverwendung Mit dieser Funktion kann die Menge des
Seiten).
Öltyp ändern
€
Produktbeschreibung | ACS 553 | 11 |
Setup-Menü
Menü Funktionen
wählen.
wählen.
Funktionen wählen, um auf folgende Funktionen
Zugang zu haben.
Beschreibung
Mit dieser Funktion wird ein Test der
Druckwerte an einer Fahrzeugklimaan-
lage durchgeführt, in der bereits Kälte-
mittel vorhanden
Mit dieser Funktion können Ölrückstän-
de aus ACS 553 gespült werden, bevor
diese für das nächste Fahrzeug einge-
setzt wird.
Mit dieser Funktion kann durch Einsprit-
zen einer großen Menge Kältemittels
durch das Klimaanlagensystem bzw.
durch die Komponenten eines Klimaan-
lagensystems Öl oder Fremdkörper ent-
fernt werden. Nach der Spülung wird
das Kältemittel von ACS 553 zurückge-
wonnen und vom Kreislauf gefiltert.
Diese Funktion dient dazu, das Kälte-
mittel von einer externen in eine inter-
nen Kältemittelflasche umzufüllen. Der
Nachfüllwert der Kältemittelflasche
kann je nach Anforderungen des Benut-
zers verändert werden, siehe Kapitel
"Wartung".
rückgewonnenen und in jedes Fahrzeug
gefüllte Kältemittel gespeichert werden.
Am Display werden fünf verschiedene
Auswahlmöglichkeiten angezeigt:
+ Anzeige: zur Anzeige der Daten des
rückgewonnenen und eingefüllten
Kältemittels.
+ Export auf USB: zum Export der Pro-
tokolls mit der Menge des rückgewon-
nenen und in das Fahrzeug eingefüll-
ten Kältemittels. Der Export der Daten
erfolgt mit Hilfe eines in FAT formatier-
ten USB-Sticks mit einem Speicherplatz
von mindestens 2 GB (der Stick ist
nicht im Lieferumfang enthalten). Die
Daten werden als Datei im.csv-Format
übertragen.
+ Alle Aufzeichnungen löschen: zur
Löschung aller in ACS 553 abgespei-
cherten Daten.
+ Alle Aufz. drucke: zum Ausdrucken
aller in ACS 553 abgespeicherten Da-
ten.
+ Tracking deaktiv.: zur Deaktivierung
des Protokolls über das Kältemittel.
Spülung des Öleinfüllstutzens bei Öl-
wechsel. Schliessen Sie die entspre-
chend gefüllte Frischölbehälters (PAG
oder POE) an der ACS 553 an bevor
Sie die Funktion starten.
Mit zurück zum Setup-Menü.
de
ist.
|
