Kabelstützen
Zugmaschinen Greensmaster
Modellnr. 120-2018
Modellnr. 120-2019
Modellnr. 120-2020
Entfernen der Komponenten
von der alten Kabelstützplatte
Hinweis: Bewahren Sie alle Komponenten auf, die Sie
von der vorhandenen Kabelstützplatte abnehmen, damit
Sie sie an der neuen Kabelstützplatte befestigen können.
1. Entfernen Sie den Stoßdämpfer und die Schrauben
von der vorhandenen Kabelstützplatte.
2. Entfernen Sie den Bowdenzug von der vorhandenen
Kabelstützplatte.
3. Entfernen Sie das Gerät für die Leerlaufmitte und
die Feder von der vorhandenen Kabelstützplatte.
Auswechseln der
Kabelstützplatte
1. Entfernen Sie die zwei Schrauben, mit denen die
vorhandene Kabelstützplatte am Hydrostat befestigt
ist.
Hinweis: Bewahren Sie die Schrauben für das
Befestigen der neuen Kabelstützplatte auf.
2. Entfernen und werfen Sie die vorhandene
Kabelstützplatte weg.
3. Befestigen Sie die neue Kabelstützplatte mit den
zwei vorher entfernten Schrauben am Hydrostat.
Hinweis: Schmieren Sie Never Seez (Toro
Bestellnummer 505-181) auf die Drehbüchse
(Bild 1 oder Bild 2).
© 2011—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420

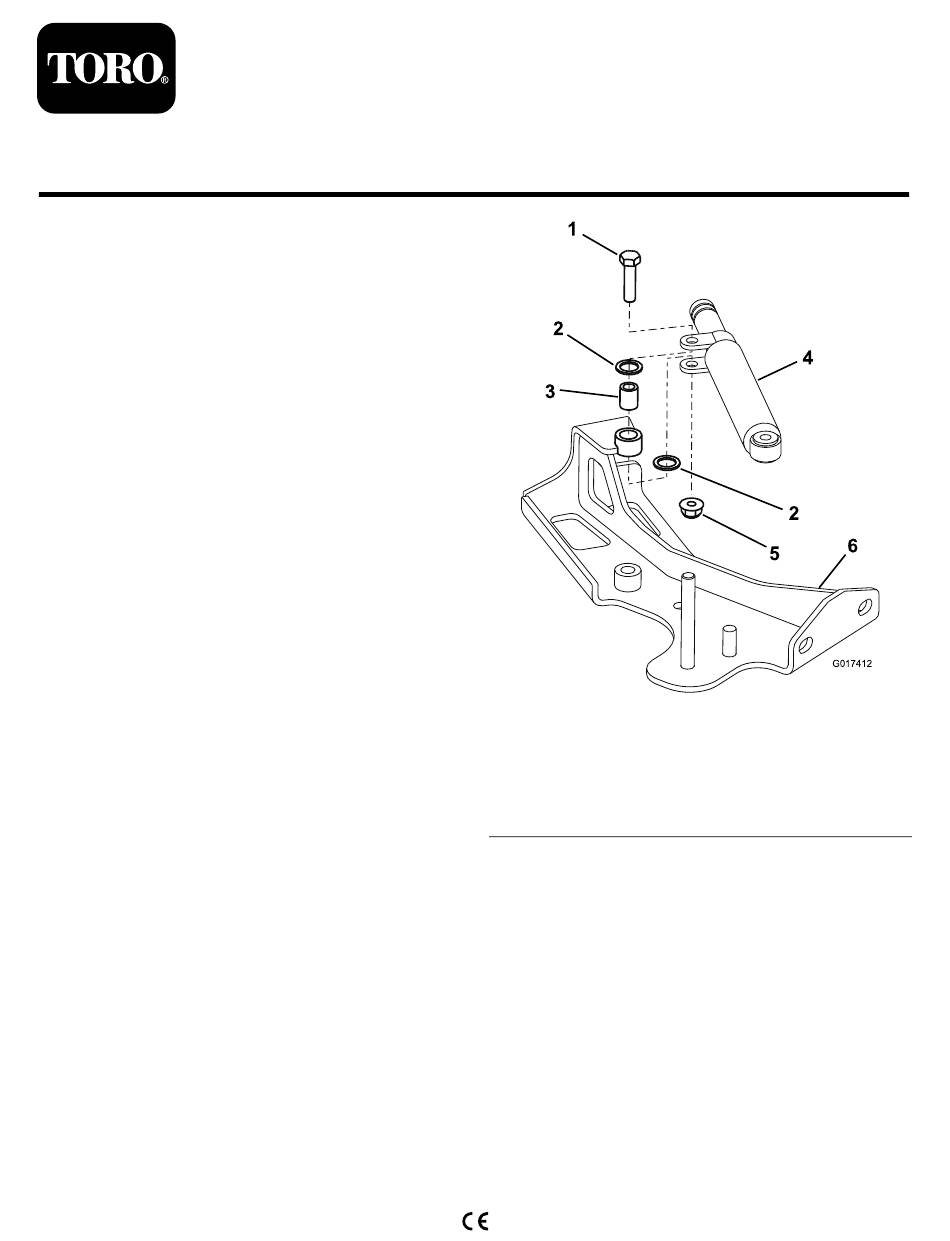

1. Sechskantschraube
2. Nylonscheibe
3. Drehbüchse
Registrieren Sie Ihr Produkt unter www.Toro.com.
®
3300, 3320, 3400 und 3420 TriFlex™
Installationsanweisungen
1
2
3
Bild 1
Nur für Dieselmodelle
Form No. 3369-795 Rev A
4
2
6
5
G017412
4. Stoßdämpfer
5. Bundmutter
6. Kabelstützplatte
Originaldokuments (DE)
Druck: USA
Alle Rechte vorbehalten
