Schaltungsanordnung der digitalen Ein-/Ausgänge
Das folgende Bild zeigt als Beispiel einen der 8 Ein-/Ausgänge aus der Gruppe.

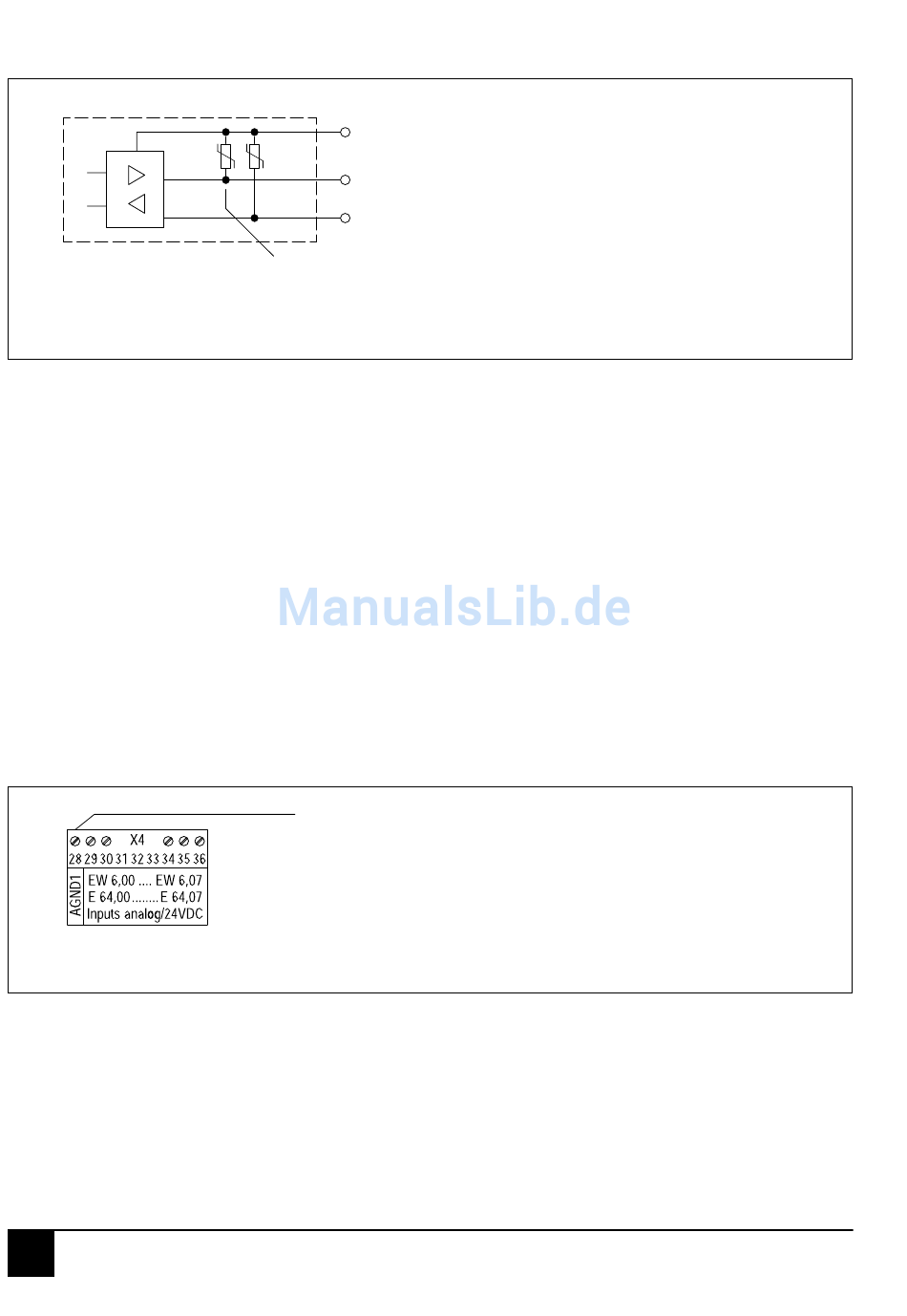

Bild 4-16: Schaltungsanordnung eines digitalen Ein-/Ausgangs aus der 8er-Gruppe
– Die technischen Daten der Eingänge entsprechen de-
nen der anderen digitalen Eingänge mit folgender
Ausnahme:
Durch die direkte elektrische Verbindung zum Ausgang
ist auch beim Eingang der Varistor zur Entmagnetisie-
rung beim Abschalten induktiver Lasten (siehe obiges
Bild) wirksam. Aus diesem Grund darf die Differenz
zwischen UP5 und dem Eingangssignal nicht größer
sein als die Begrenzungsspannung des Varistors.
Der Varistor begrenzt auf ca. 36 V. Dies bedeutet, daß
bei UP5 = 24 V die Eingangsspannung zwischen
-12 V und +30 V liegen muß und bei UP5 = 30 V zwi-
schen -6 V und +30 V.
4.4.7 Anschluß der 8 konfigurierbaren analogen Eingänge
Das folgende Bild zeigt die Anordnung der 8 analogen Eingänge.
Bild 4-17: Anordnung der 8 analogen Eingänge
Eigenschaften der analogen Eingänge:
– Die 8 Analog-Eingänge sind potentialgebunden.
– Die Auflösung des A/D-Wandlers beträgt 12 Bit.
– Analoge Signalleitungen werden in abgeschirmten
Kabeln geführt (siehe Bild 4-5).
4
07 KT 94 / Elektrischer Anschluß
74
66
65
zur Entmagnetisierung beim
Abschalten induktiver Lasten
Bezugspotential AGND1
Klemmen
Bezeichner EW 6,00...EW 6,07 bei Verwendung als analoge Eingänge
Bezeichner E 64,00...E 64,07 bei Verwendung als digitale Eingänge
UP5 (+24 V)
Digitaler Ein-/Ausgang E 63,00 bzw. A 63,00
ZP5 (0 V)
Werden alle 8 Kanäle der Gruppe als Eingänge ver-
wendet und die Klemme UP5 unbeschaltet gelassen,
so gelten für die Eingangssignale keine Einschrän-
kungen. Die Eingangsspannung kann dann zwischen
-30 V und +30 V liegen.
Die Verpolsicherheit der Ein-/Ausgangsgruppe wird
von den vorstehenden Betrachtungen nicht berührt.
– Die analogen Eingänge können einzeln in vielen ver-
schiedenen Betriebsarten (auch als binäre Eingänge)
verwendet werden. Die Betriebsarten lassen sich sich
über die Systemkonstanten KW 86,00 bis KW 86,07
wie folgt konfigurieren:
