4.4.4 Anschluß der digitalen Eingänge

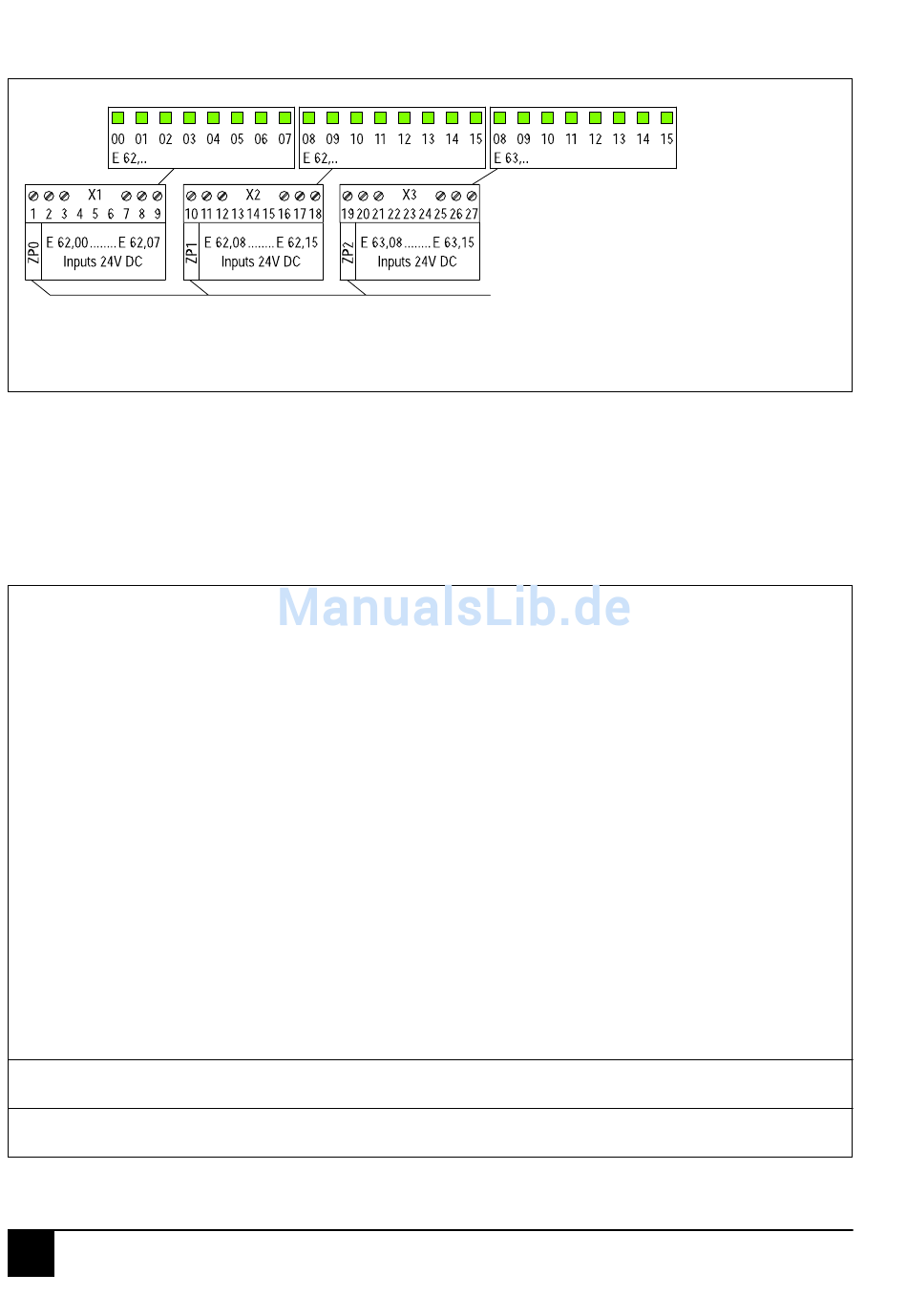

Das folgende Bild zeigt die Anordnung der 24 digitalen Eingänge.
Bild 4-8: Anordnung der 24 digitalen Eingänge
Eigenschaften:
– Die 24 digitalen Eingänge sind in drei Gruppen zu je
8 Eingängen angeordnet.
– Die drei Gruppen E 62,00...E 62,07, E 62,08...E 62,15
und E 63,08...E 63,15 sind voneinander potentialge-
trennt.
KW 85,00 Bit 00 bis 15
Bit-Nr. konfiguriert
00 Eingang E 62,00
01 Eingang E 62,01
:
14 Eingang E 62,14
15 Eingang E 62,15
KW 85,01 Bit 00 bis 15
Bit-Nr. konfiguriert
00 Eingang E 63,00
01 Eingang E 63,01
:
14 Eingang E 63,14
15 Eingang E 63,15
Beispiel: KW 85,00 = +255
→ E 62,00...E 62,07 = 1 ms
E 62,08...E 62,15 = 7 ms
Zur Beachtung: Die (geänderten) Systemkonstanten werden nur nach Warm- oder Kaltstart wirksam.
Bild 4-9: Konfiguration der Eingangsverzögerungen an den 24 digitalen Eingängen
4
07 KT 94 / Elektrischer Anschluß



:




Bit = 0: Eingangsverzögerung = 7 ms (Standardeinstellung)

Bit = 1: Eingangsverzögerung = 1 ms



Anmerkung:

E63,00...E 63,07 sind die Bezeichner für die 8 Eingänge

: der 8 digitalen E/As (siehe auch 4.4.7).



Klemmen
Bezeichner
Bezugspotentiale ZP0, ZP1 und ZP2
– Die Eingänge arbeiten mit 24V–Signalen in positiver
Logik (1 = +24 V).
– Die Verzögerung der Eingangssignale ist auf 7 ms
(Standard) oder 1 ms konfigurierbar. Die Konfigurati-
on wird bitweise in den Systemkonstanten KW 85,00
und KW 85,01 wie folgt vorgenommen:
4-10
grüne Leuchtdioden
Bezeichner
