4.4
Elektrischer Anschluß
4.4.1
Anwendungsbeispiel für die Beschaltung
der Ein- und Ausgänge
Schaltschrank-
steckdose

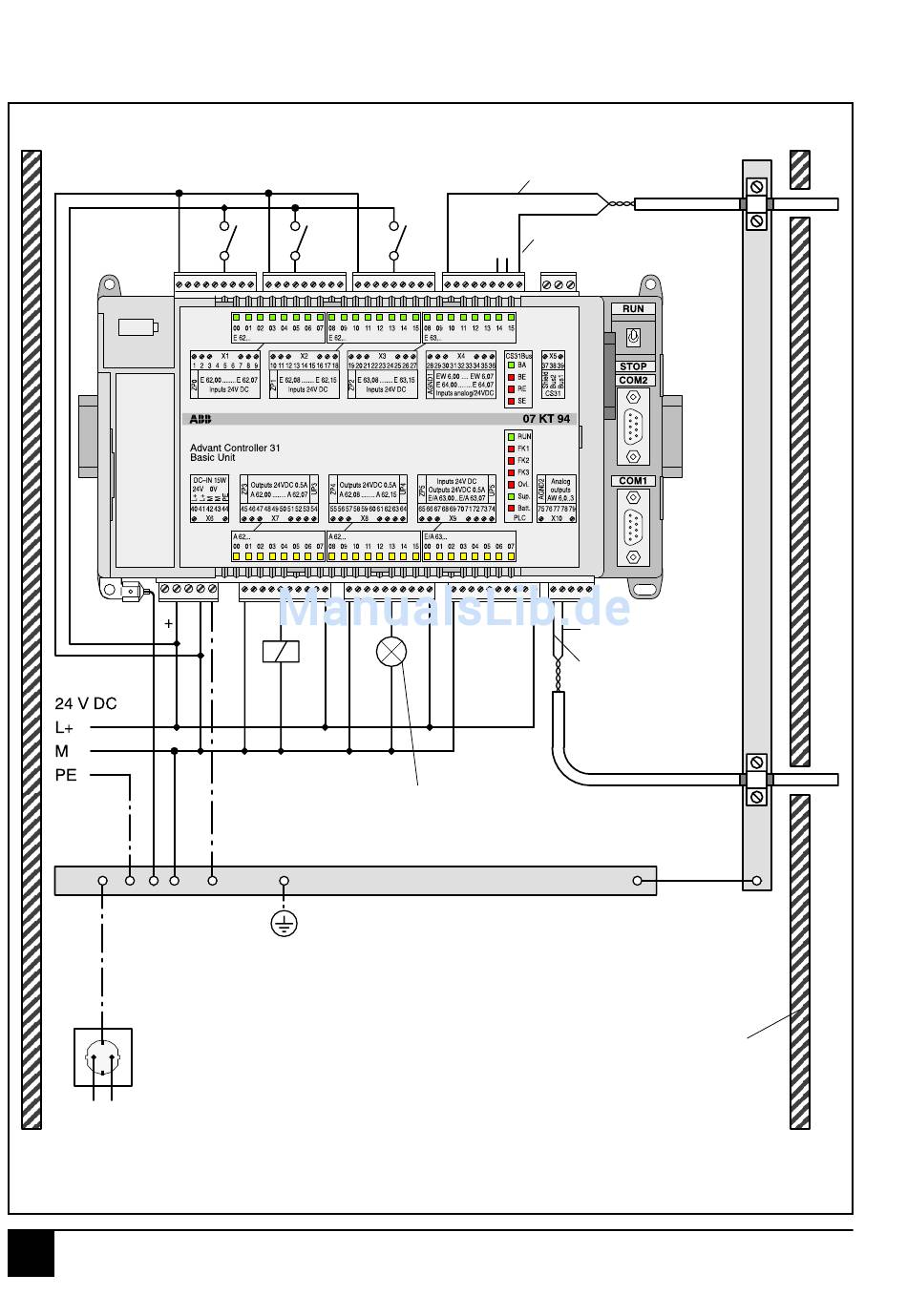

Bild 4-5: Anwendungsbeispiel: Zentraleinheit 07 KT 94 im Schaltschrank
4
07 KT 94 / Elektrischer Anschluß
Das folgende Bild zeigt ein Anwendungsbeispiel, bei dem
von verschiedenen Möglichkeiten der Ein- und Ausgangs-
beschaltung Gebrauch gemacht wird.
Lasten für 24 V DC
(Magnetventile,
Lampen usw.)
Schaltschrankerde
4-8
Analog Ground
Analogeingang
Analogausgang
Kanal 06,00
Analog Ground
Schaltschrank
Advant Controller 31 / Stand: 04.2001
