Detailansicht Des Befestigungszubehörs B5 - ABB 266 Betriebsanleitung

91 (3.58)
(*)
70 (2.75)
142 (5.59)

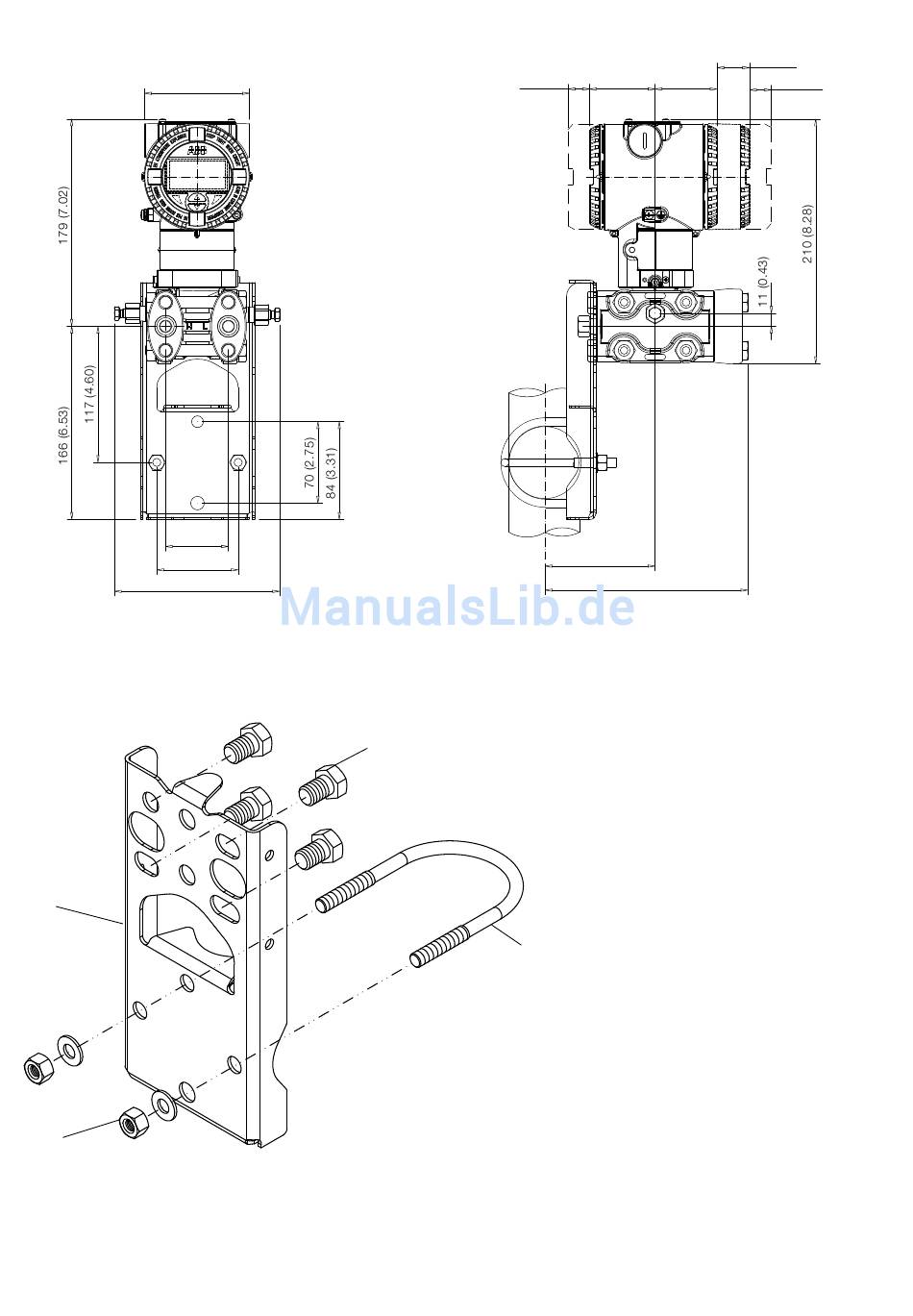

Abb. 15: Differenzdruck-Messumformer mit Barrel-Gehäuse, über optionales Befestigungszubehör (Montagebügel in Flachausführung,
B5) für Gehäuse aus nichtrostendem Stahl am Rohr angebaut
5.5.3 Detailansicht des Befestigungszubehörs B5
4
2
Abb. 16: Befestigungszubehör B5
18 OI/266/HART-DE Rev. J | Druckmessumformer der Reihe 2600T
18 (0.71)
3
1
58 (2.28) 55 (2.17)
95 (3.72)
174 (6.86)
1 – Bügelschraube
2 – Unterlegscheiben und Muttern zum
Befestigen der Bügelschrauben
3 – Messumformer-Befestigungsschrauben
4 – Befestigungswinkel B5
5 Montage
29 (1.14)
18 (0.71)
