Produktinformationen
Wandkonsole
(2 Stück erforderlich)
Ausladung bis Mitte Kaskaden Unit 500 mm
Schallgedämmt

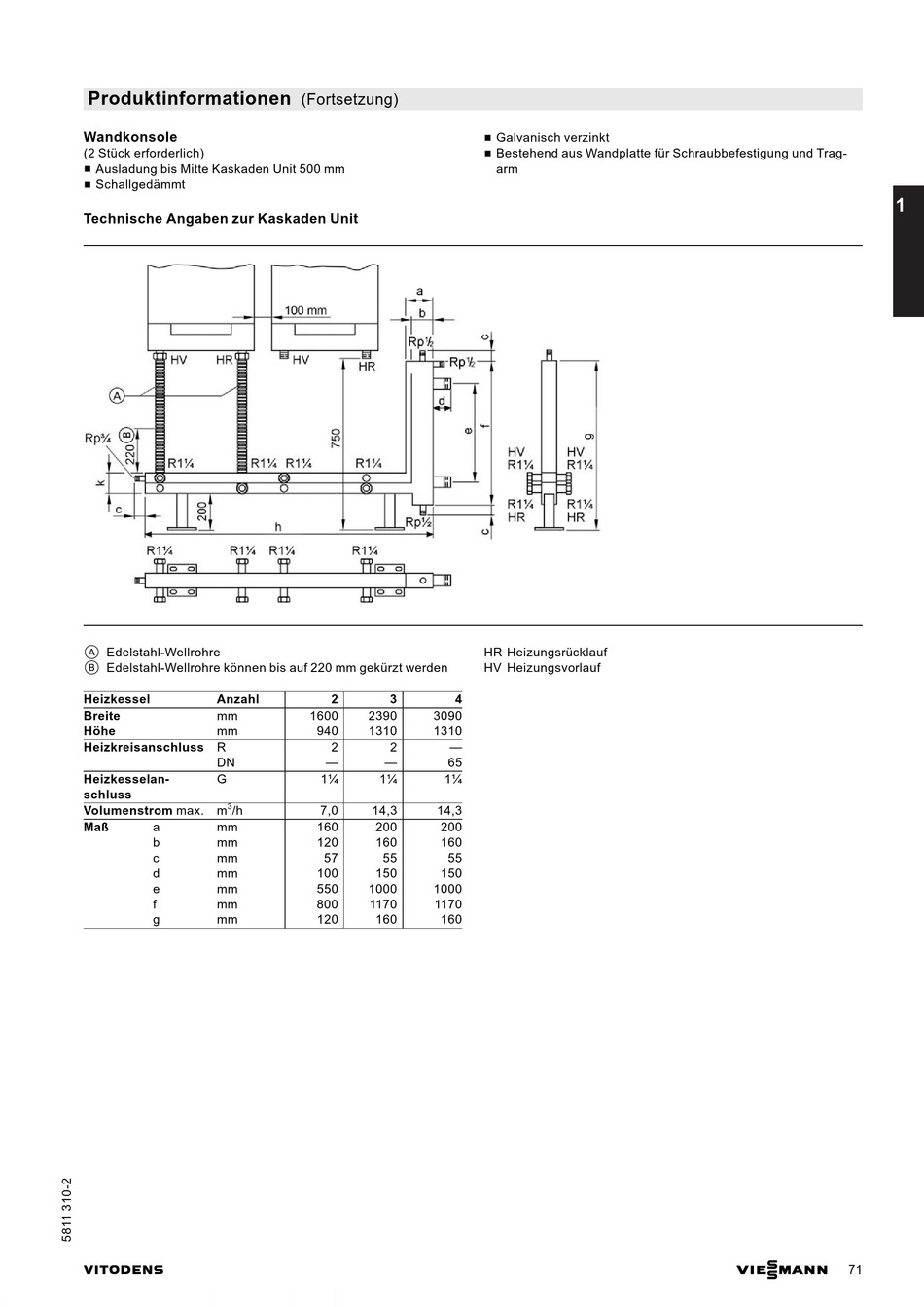

Technische Angaben zur Kaskaden Unit
A Edelstahl-Wellrohre
B Edelstahl-Wellrohre können bis auf 220 mm gekürzt werden
Heizkessel Anzahl
Breite mm
Höhe mm
Heizkreisanschluss R
DN
Heizkesselan- G
schluss
3
Volumenstrom max. m /h
Maß a mm
b mm
c mm
d mm
e mm
f mm
g mm
VITODENS
(Fortsetzung)
2 3 4
1600 2390 3090
940 1310 1310
2 2
65
1¼ 1¼ 1¼
7,0 14,3 14,3
160 200 200
120 160 160
57 55 55
100 150 150
550 1000 1000
800 1170 1170
120 160 160
Galvanisch verzinkt
Bestehend aus Wandplatte für Schraubbefestigung und Trag-
arm
HR Heizungsrücklauf
HV Heizungsvorlauf
1
