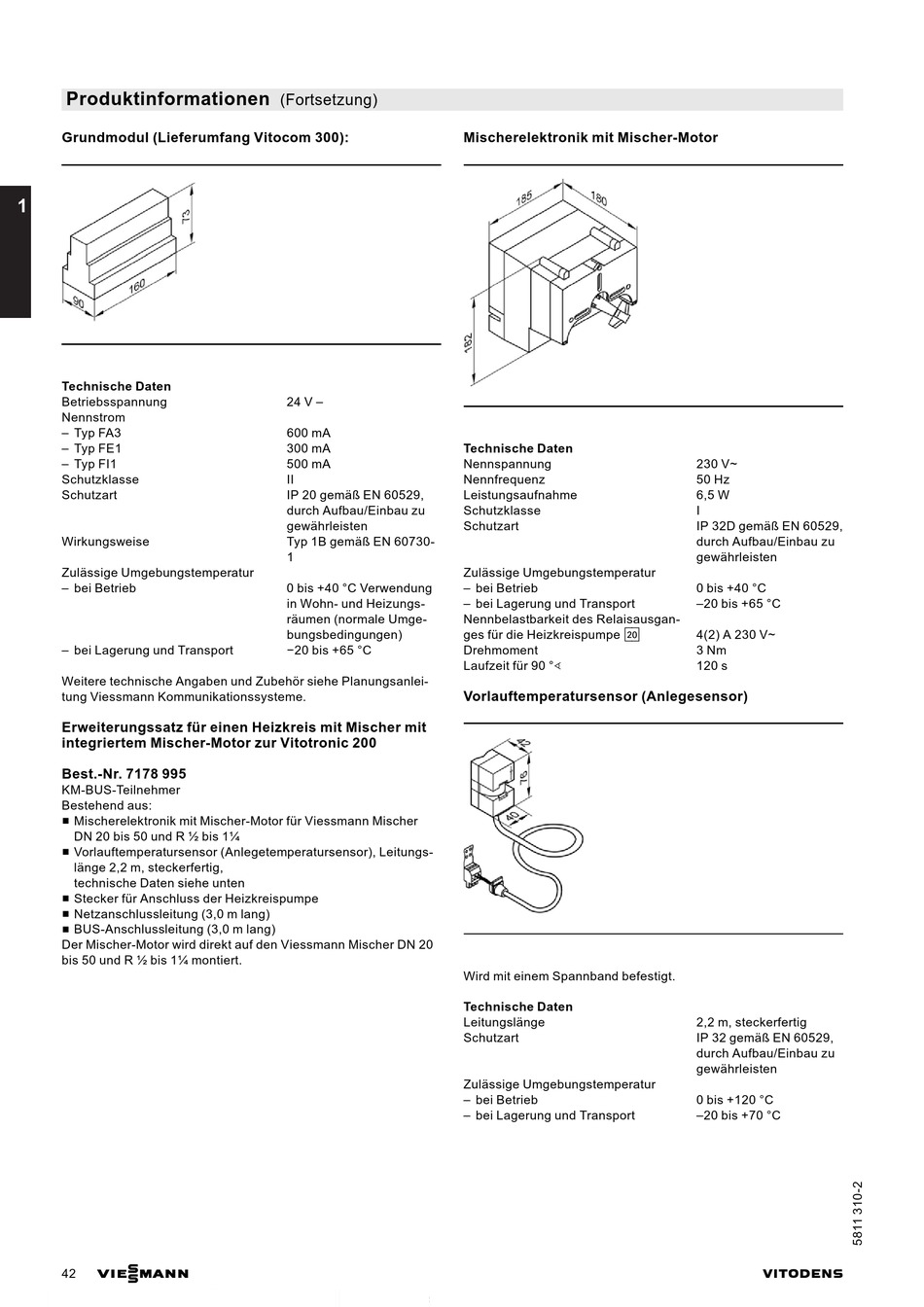

Viessmann VITODENS 333 Planungsanleitung Seite 42

Produktinformationen
Grundmodul (Lieferumfang Vitocom 300):
1
Technische Daten
Betriebsspannung
Nennstrom
Typ FA3
Typ FE1
Typ FI1
Schutzklasse
Schutzart
Wirkungsweise
Zulässige Umgebungstemperatur
bei Betrieb
bei Lagerung und Transport
Weitere technische Angaben und Zubehör siehe Planungsanlei-
tung Viessmann Kommunikationssysteme.
Erweiterungssatz für einen Heizkreis mit Mischer mit
integriertem Mischer-Motor zur Vitotronic 200
Best.-Nr. 7178 995
KM-BUS-Teilnehmer
Bestehend aus:
Mischerelektronik mit Mischer-Motor für Viessmann Mischer
DN 20 bis 50 und R ½ bis 1¼
Vorlauftemperatursensor (Anlegetemperatursensor), Leitungs-
länge 2,2 m, steckerfertig,
technische Daten siehe unten
Stecker für Anschluss der Heizkreispumpe
Netzanschlussleitung (3,0 m lang)
BUS-Anschlussleitung (3,0 m lang)
Der Mischer-Motor wird direkt auf den Viessmann Mischer DN 20
bis 50 und R ½ bis 1¼ montiert.
VIESMANN
42
(Fortsetzung)
24 V
600 mA
300 mA
500 mA
II
IP 20 gemäß EN 60529,
durch Aufbau/Einbau zu
gewährleisten
Typ 1B gemäß EN 60730-
1
0 bis +40 °C Verwendung
in Wohn- und Heizungs-
räumen (normale Umge-
bungsbedingungen)
20 bis +65 °C
Mischerelektronik mit Mischer-Motor
Technische Daten
Nennspannung
Nennfrequenz
Leistungsaufnahme
Schutzklasse
Schutzart
Zulässige Umgebungstemperatur
bei Betrieb
bei Lagerung und Transport
Nennbelastbarkeit des Relaisausgan-
ges für die Heizkreispumpe sÖ
Drehmoment
Laufzeit für 90 °
Vorlauftemperatursensor (Anlegesensor)
Wird mit einem Spannband befestigt.
Technische Daten
Leitungslänge
Schutzart
Zulässige Umgebungstemperatur
bei Betrieb
bei Lagerung und Transport
230 V~
50 Hz
6,5 W
I
IP 32D gemäß EN 60529,
durch Aufbau/Einbau zu
gewährleisten
0 bis +40 °C
20 bis +65 °C
4(2) A 230 V~
3 Nm
120 s
2,2 m, steckerfertig
IP 32 gemäß EN 60529,
durch Aufbau/Einbau zu
gewährleisten
0 bis +120 °C
20 bis +70 °C
VITODENS
