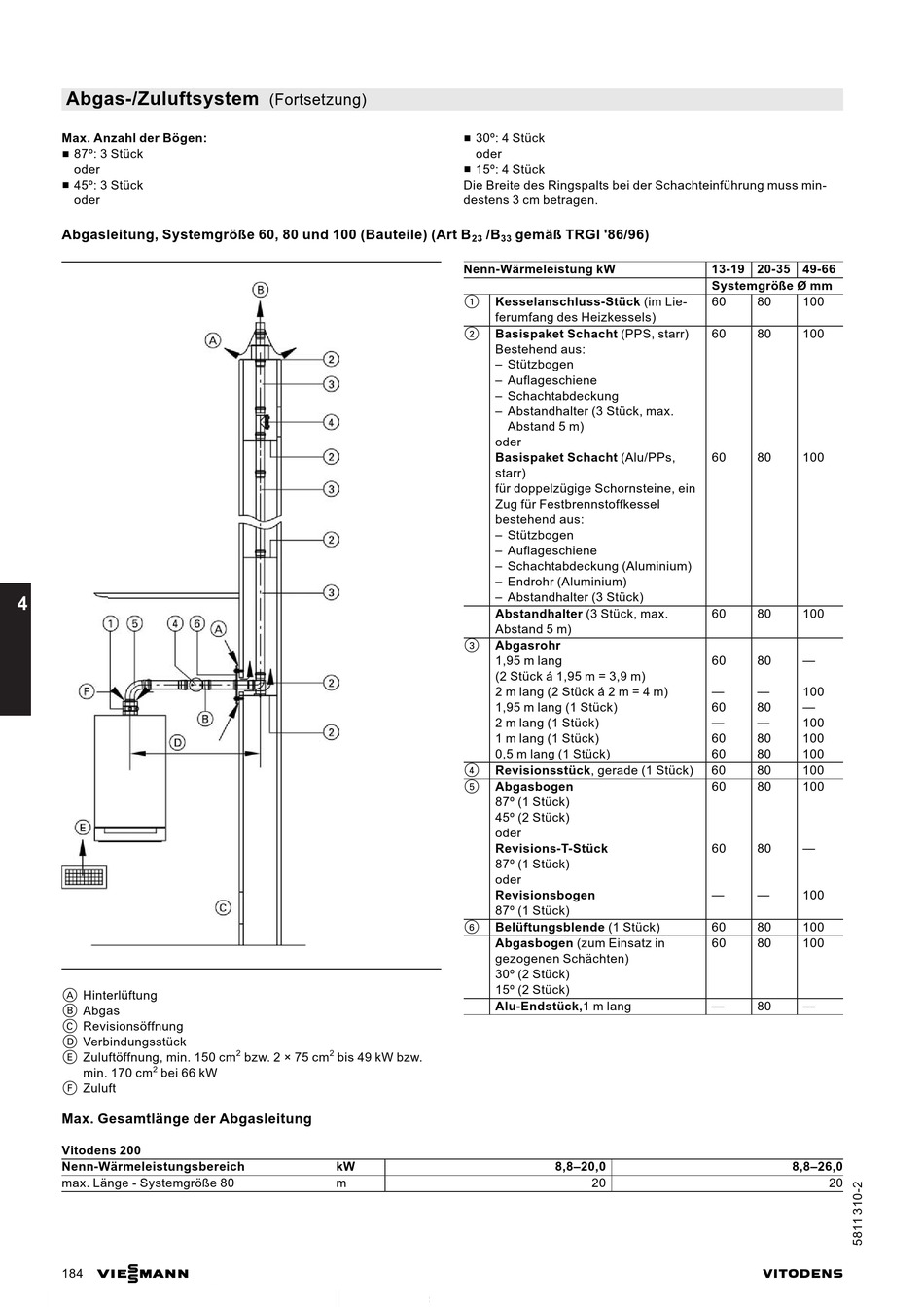

Viessmann VITODENS 333 Planungsanleitung Seite 184

Abgas-/Zuluftsystem
Max. Anzahl der Bögen:
87º: 3 Stück
oder
45º: 3 Stück
oder
Abgasleitung, Systemgröße 60, 80 und 100 (Bauteile) (Art B
4
A Hinterlüftung
B Abgas
C Revisionsöffnung
D Verbindungsstück
E Zuluftöffnung, min. 150 cm
2
min. 170 cm bei 66 kW
F Zuluft
Max. Gesamtlänge der Abgasleitung
Vitodens 200
Nenn-Wärmeleistungsbereich
max. Länge - Systemgröße 80
VIESMANN
184
(Fortsetzung)
2 2
bzw. 2 × 75 cm bis 49 kW bzw.
kW
m
30º: 4 Stück
oder
15º: 4 Stück
Die Breite des Ringspalts bei der Schachteinführung muss min-
destens 3 cm betragen.
/B gemäß TRGI '86/96)
23 33
Nenn-Wärmeleistung kW
1 Kesselanschluss-Stück (im Lie-
ferumfang des Heizkessels)
2 Basispaket Schacht (PPS, starr)
Bestehend aus:
Stützbogen
Auflageschiene
Schachtabdeckung
Abstandhalter (3 Stück, max.
Abstand 5 m)
oder
Basispaket Schacht (Alu/PPs,
starr)
für doppelzügige Schornsteine, ein
Zug für Festbrennstoffkessel
bestehend aus:
Stützbogen
Auflageschiene
Schachtabdeckung (Aluminium)
Endrohr (Aluminium)
Abstandhalter (3 Stück)
Abstandhalter (3 Stück, max.
Abstand 5 m)
3 Abgasrohr
1,95 m lang
(2 Stück á 1,95 m = 3,9 m)
2 m lang (2 Stück á 2 m = 4 m)
1,95 m lang (1 Stück)
2 m lang (1 Stück)
1 m lang (1 Stück)
0,5 m lang (1 Stück)
4 Revisionsstück, gerade (1 Stück)
5 Abgasbogen
87º (1 Stück)
45º (2 Stück)
oder
Revisions-T-Stück
87º (1 Stück)
oder
Revisionsbogen
87º (1 Stück)
6 Belüftungsblende (1 Stück)
Abgasbogen (zum Einsatz in
gezogenen Schächten)
30º (2 Stück)
15º (2 Stück)
Alu-Endstück,1 m lang
8,8 20,0
20
13-19 20-35 49-66
Systemgröße Ø mm
60 80 100
60 80 100
60 80 100
60 80 100
60 80
100
60 80
100
60 80 100
60 80 100
60 80 100
60 80 100
60 80
100
60 80 100
60 80 100
80
8,8 26,0
20
VITODENS
