Viessmann VITODENS 333 Planungsanleitung Seite 181

Abgas-/Zuluftsystem

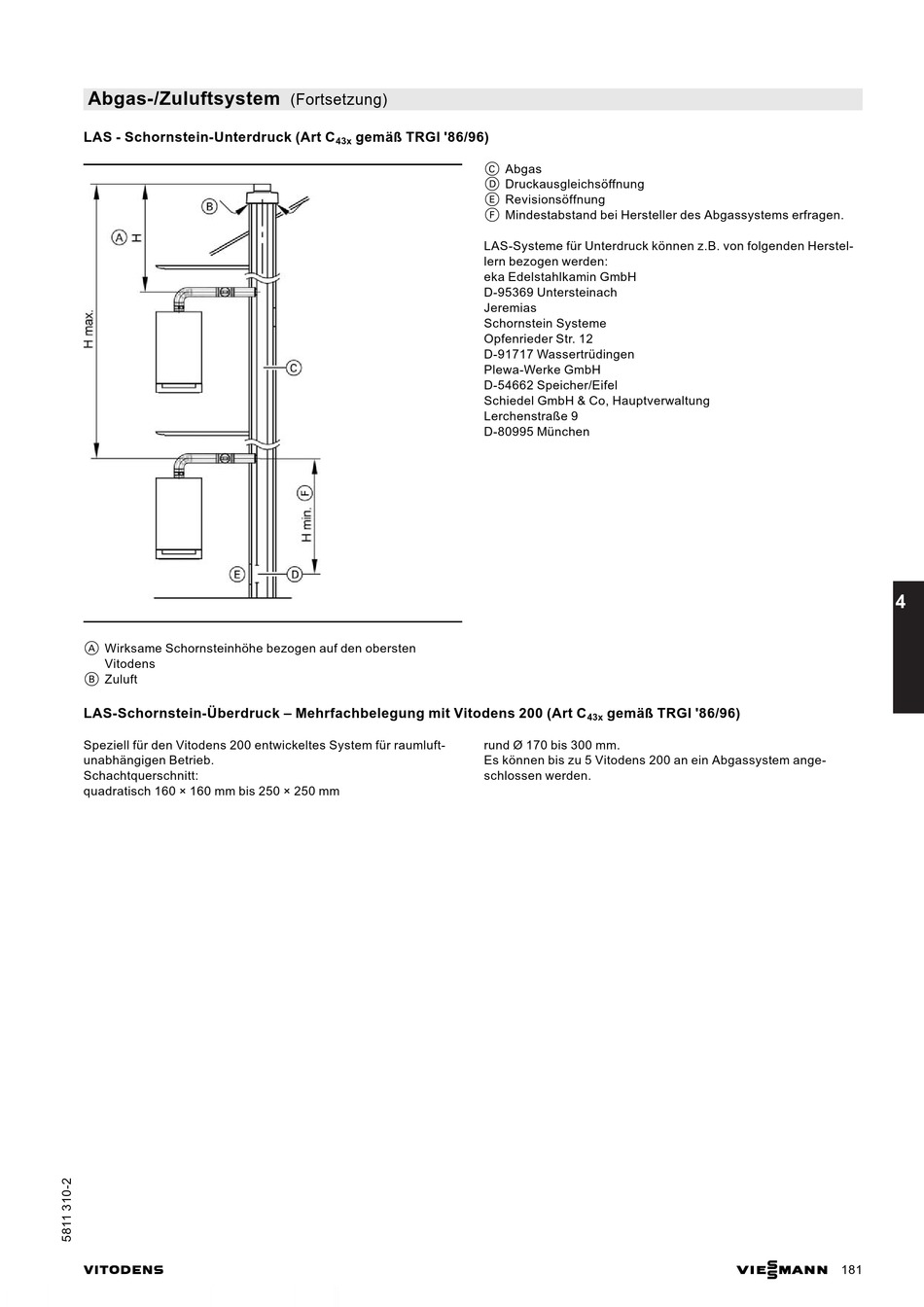

LAS - Schornstein-Unterdruck (Art C
A Wirksame Schornsteinhöhe bezogen auf den obersten
Vitodens
B Zuluft
LAS-Schornstein-Überdruck
Speziell für den Vitodens 200 entwickeltes System für raumluft-
unabhängigen Betrieb.
Schachtquerschnitt:
quadratisch 160 × 160 mm bis 250 × 250 mm
VITODENS
(Fortsetzung)
gemäß TRGI '86/96)
43x
Mehrfachbelegung mit Vitodens 200 (Art C
C Abgas
D Druckausgleichsöffnung
E Revisionsöffnung
F Mindestabstand bei Hersteller des Abgassystems erfragen.
LAS-Systeme für Unterdruck können z.B. von folgenden Herstel-
lern bezogen werden:
eka Edelstahlkamin GmbH
D-95369 Untersteinach
Jeremias
Schornstein Systeme
Opfenrieder Str. 12
D-91717 Wassertrüdingen
Plewa-Werke GmbH
D-54662 Speicher/Eifel
Schiedel GmbH & Co, Hauptverwaltung
Lerchenstraße 9
D-80995 München
gemäß TRGI '86/96)
43x
rund Ø 170 bis 300 mm.
Es können bis zu 5 Vitodens 200 an ein Abgassystem ange-
schlossen werden.
4
VIESMANN
181
