Abgas-/Zuluftsystem

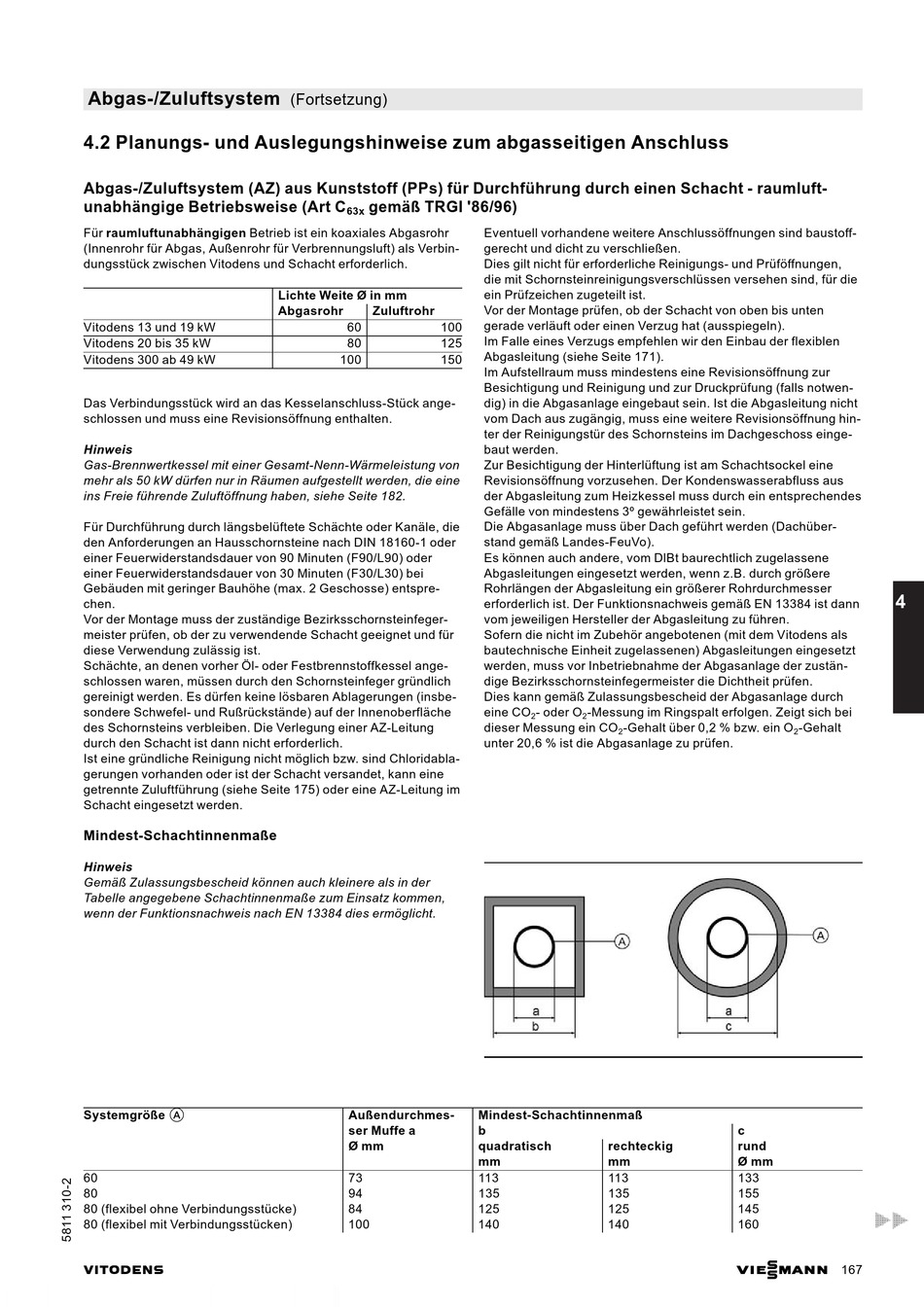

4.2 Planungs- und Auslegungshinweise zum abgasseitigen Anschluss

Abgas-/Zuluftsystem (AZ) aus Kunststoff (PPs) für Durchführung durch einen Schacht - raumluft-
unabhängige Betriebsweise (Art C
Für raumluftunabhängigen Betrieb ist ein koaxiales Abgasrohr
(Innenrohr für Abgas, Außenrohr für Verbrennungsluft) als Verbin-
dungsstück zwischen Vitodens und Schacht erforderlich.
Vitodens 13 und 19 kW
Vitodens 20 bis 35 kW
Vitodens 300 ab 49 kW
Das Verbindungsstück wird an das Kesselanschluss-Stück ange-
schlossen und muss eine Revisionsöffnung enthalten.
Hinweis
Gas-Brennwertkessel mit einer Gesamt-Nenn-Wärmeleistung von
mehr als 50 kW dürfen nur in Räumen aufgestellt werden, die eine
ins Freie führende Zuluftöffnung haben, siehe Seite 182.
Für Durchführung durch längsbelüftete Schächte oder Kanäle, die
den Anforderungen an Hausschornsteine nach DIN 18160-1 oder
einer Feuerwiderstandsdauer von 90 Minuten (F90/L90) oder
einer Feuerwiderstandsdauer von 30 Minuten (F30/L30) bei
Gebäuden mit geringer Bauhöhe (max. 2 Geschosse) entspre-
chen.
Vor der Montage muss der zuständige Bezirksschornsteinfeger-
meister prüfen, ob der zu verwendende Schacht geeignet und für
diese Verwendung zulässig ist.
Schächte, an denen vorher Öl- oder Festbrennstoffkessel ange-
schlossen waren, müssen durch den Schornsteinfeger gründlich
gereinigt werden. Es dürfen keine lösbaren Ablagerungen (insbe-
sondere Schwefel- und Rußrückstände) auf der Innenoberfläche
des Schornsteins verbleiben. Die Verlegung einer AZ-Leitung
durch den Schacht ist dann nicht erforderlich.
Ist eine gründliche Reinigung nicht möglich bzw. sind Chloridabla-
gerungen vorhanden oder ist der Schacht versandet, kann eine
getrennte Zuluftführung (siehe Seite 175) oder eine AZ-Leitung im
Schacht eingesetzt werden.
Mindest-Schachtinnenmaße
Hinweis
Gemäß Zulassungsbescheid können auch kleinere als in der
Tabelle angegebene Schachtinnenmaße zum Einsatz kommen,
wenn der Funktionsnachweis nach EN 13384 dies ermöglicht.
Systemgröße A
60
80
80 (flexibel ohne Verbindungsstücke)
80 (flexibel mit Verbindungsstücken)
VITODENS
(Fortsetzung)
gemäß TRGI '86/96)
63x
Lichte Weite Ø in mm
Abgasrohr Zuluftrohr
60 100
80 125
100 150
Außendurchmes-
ser Muffe a
Ø mm
73
94
84
100
Eventuell vorhandene weitere Anschlussöffnungen sind baustoff-
gerecht und dicht zu verschließen.
Dies gilt nicht für erforderliche Reinigungs- und Prüföffnungen,
die mit Schornsteinreinigungsverschlüssen versehen sind, für die
ein Prüfzeichen zugeteilt ist.
Vor der Montage prüfen, ob der Schacht von oben bis unten
gerade verläuft oder einen Verzug hat (ausspiegeln).
Im Falle eines Verzugs empfehlen wir den Einbau der flexiblen
Abgasleitung (siehe Seite 171).
Im Aufstellraum muss mindestens eine Revisionsöffnung zur
Besichtigung und Reinigung und zur Druckprüfung (falls notwen-
dig) in die Abgasanlage eingebaut sein. Ist die Abgasleitung nicht
vom Dach aus zugängig, muss eine weitere Revisionsöffnung hin-
ter der Reinigungstür des Schornsteins im Dachgeschoss einge-
baut werden.
Zur Besichtigung der Hinterlüftung ist am Schachtsockel eine
Revisionsöffnung vorzusehen. Der Kondenswasserabfluss aus
der Abgasleitung zum Heizkessel muss durch ein entsprechendes
Gefälle von mindestens 3º gewährleistet sein.
Die Abgasanlage muss über Dach geführt werden (Dachüber-
stand gemäß Landes-FeuVo).
Es können auch andere, vom DlBt baurechtlich zugelassene
Abgasleitungen eingesetzt werden, wenn z.B. durch größere
Rohrlängen der Abgasleitung ein größerer Rohrdurchmesser
erforderlich ist. Der Funktionsnachweis gemäß EN 13384 ist dann
vom jeweiligen Hersteller der Abgasleitung zu führen.
Sofern die nicht im Zubehör angebotenen (mit dem Vitodens als
bautechnische Einheit zugelassenen) Abgasleitungen eingesetzt
werden, muss vor Inbetriebnahme der Abgasanlage der zustän-
dige Bezirksschornsteinfegermeister die Dichtheit prüfen.
Dies kann gemäß Zulassungsbescheid der Abgasanlage durch
eine CO - oder O -Messung im Ringspalt erfolgen. Zeigt sich bei
2 2
dieser Messung ein CO -Gehalt über 0,2 % bzw. ein O
2
unter 20,6 % ist die Abgasanlage zu prüfen.
Mindest-Schachtinnenmaß
b
quadratisch rechteckig
mm mm
113 113
135 135
125 125
140 140
4
-Gehalt
2
c
rund
Ø mm
133
155
145
160
