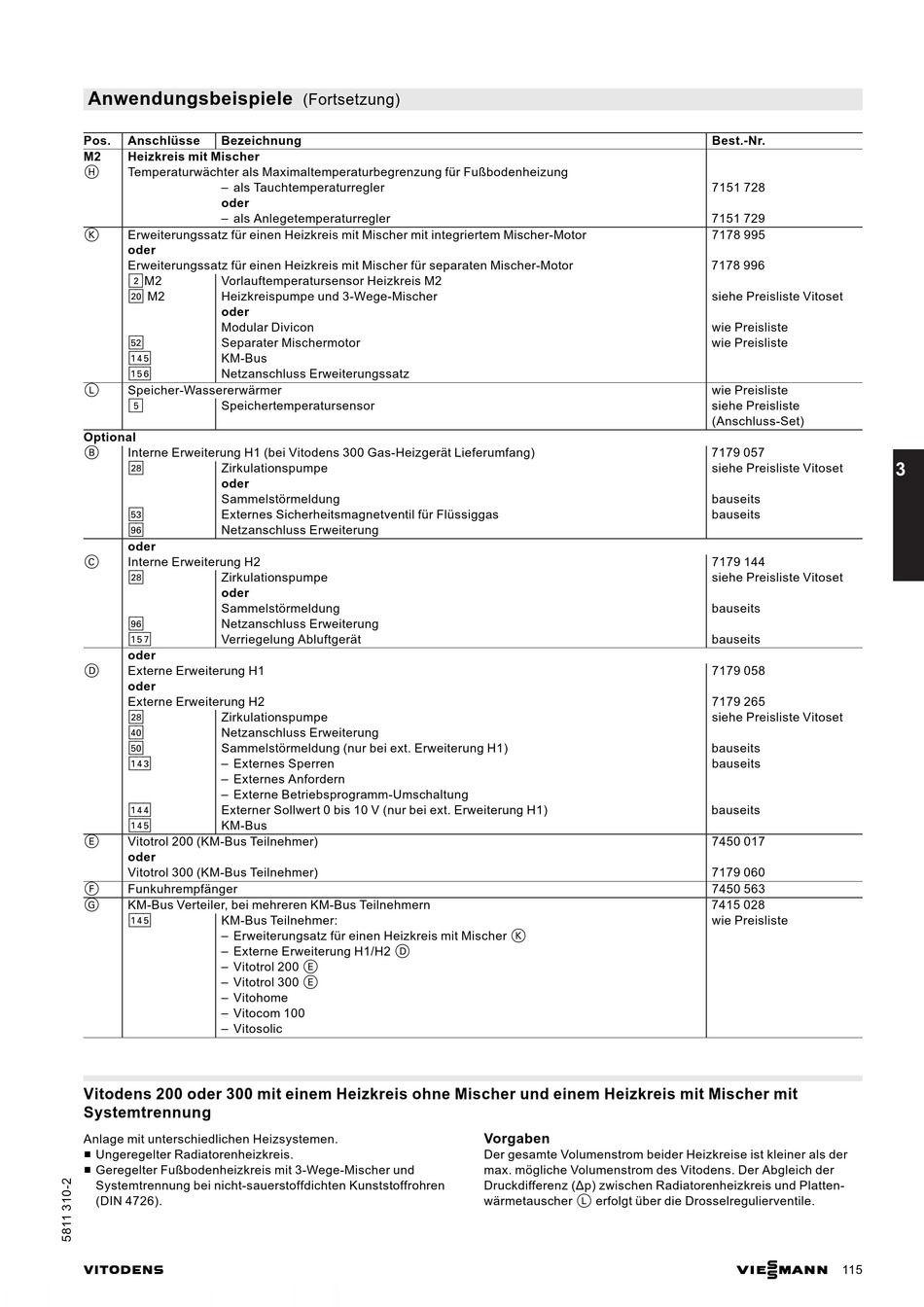

Anwendungsbeispiele
Pos. Anschlüsse Bezeichnung
M2 Heizkreis mit Mischer
H Temperaturwächter als Maximaltemperaturbegrenzung für Fußbodenheizung
als Tauchtemperaturregler
oder
als Anlegetemperaturregler
K Erweiterungssatz für einen Heizkreis mit Mischer mit integriertem Mischer-Motor
oder
Erweiterungssatz für einen Heizkreis mit Mischer für separaten Mischer-Motor
?M2 Vorlauftemperatursensor Heizkreis M2
sÖ M2 Heizkreispumpe und 3-Wege-Mischer
oder
Modular Divicon
gS Separater Mischermotor
aVG KM-Bus
aBH Netzanschluss Erweiterungssatz
L Speicher-Wassererwärmer
% Speichertemperatursensor
Optional
B Interne Erweiterung H1 (bei Vitodens 300 Gas-Heizgerät Lieferumfang)
sK Zirkulationspumpe
oder
Sammelstörmeldung
gD Externes Sicherheitsmagnetventil für Flüssiggas
lH Netzanschluss Erweiterung
oder
C Interne Erweiterung H2
sK Zirkulationspumpe
oder
Sammelstörmeldung
lH Netzanschluss Erweiterung
aBJ Verriegelung Abluftgerät
oder
D Externe Erweiterung H1
oder
Externe Erweiterung H2
sK Zirkulationspumpe
fÖ Netzanschluss Erweiterung
gÖ Sammelstörmeldung (nur bei ext. Erweiterung H1)
aVD Externes Sperren
Externes Anfordern
Externe Betriebsprogramm-Umschaltung
aVF Externer Sollwert 0 bis 10 V (nur bei ext. Erweiterung H1)
aVG KM-Bus
E Vitotrol 200 (KM-Bus Teilnehmer)
oder
Vitotrol 300 (KM-Bus Teilnehmer)
F Funkuhrempfänger
G KM-Bus Verteiler, bei mehreren KM-Bus Teilnehmern
aVG KM-Bus Teilnehmer:
Erweiterungsatz für einen Heizkreis mit Mischer K
Externe Erweiterung H1/H2 D
Vitotrol 200 E
Vitotrol 300 E
Vitohome
Vitocom 100
Vitosolic
Vitodens 200 oder 300 mit einem Heizkreis ohne Mischer und einem Heizkreis mit Mischer mit
Systemtrennung
Anlage mit unterschiedlichen Heizsystemen.
Ungeregelter Radiatorenheizkreis.
Geregelter Fußbodenheizkreis mit 3-Wege-Mischer und
Systemtrennung bei nicht-sauerstoffdichten Kunststoffrohren
(DIN 4726).
VITODENS
(Fortsetzung)
Vorgaben
Der gesamte Volumenstrom beider Heizkreise ist kleiner als der
max. mögliche Volumenstrom des Vitodens. Der Abgleich der
Druckdifferenz ( p) zwischen Radiatorenheizkreis und Platten-
wärmetauscher L erfolgt über die Drosselregulierventile.
Best.-Nr.
7151 728
7151 729
7178 995
7178 996
siehe Preisliste Vitoset
wie Preisliste
wie Preisliste
wie Preisliste
siehe Preisliste
(Anschluss-Set)
7179 057
siehe Preisliste Vitoset
bauseits
bauseits
7179 144
siehe Preisliste Vitoset
bauseits
bauseits
7179 058
7179 265
siehe Preisliste Vitoset
bauseits
bauseits
bauseits
7450 017
7179 060
7450 563
7415 028
wie Preisliste
