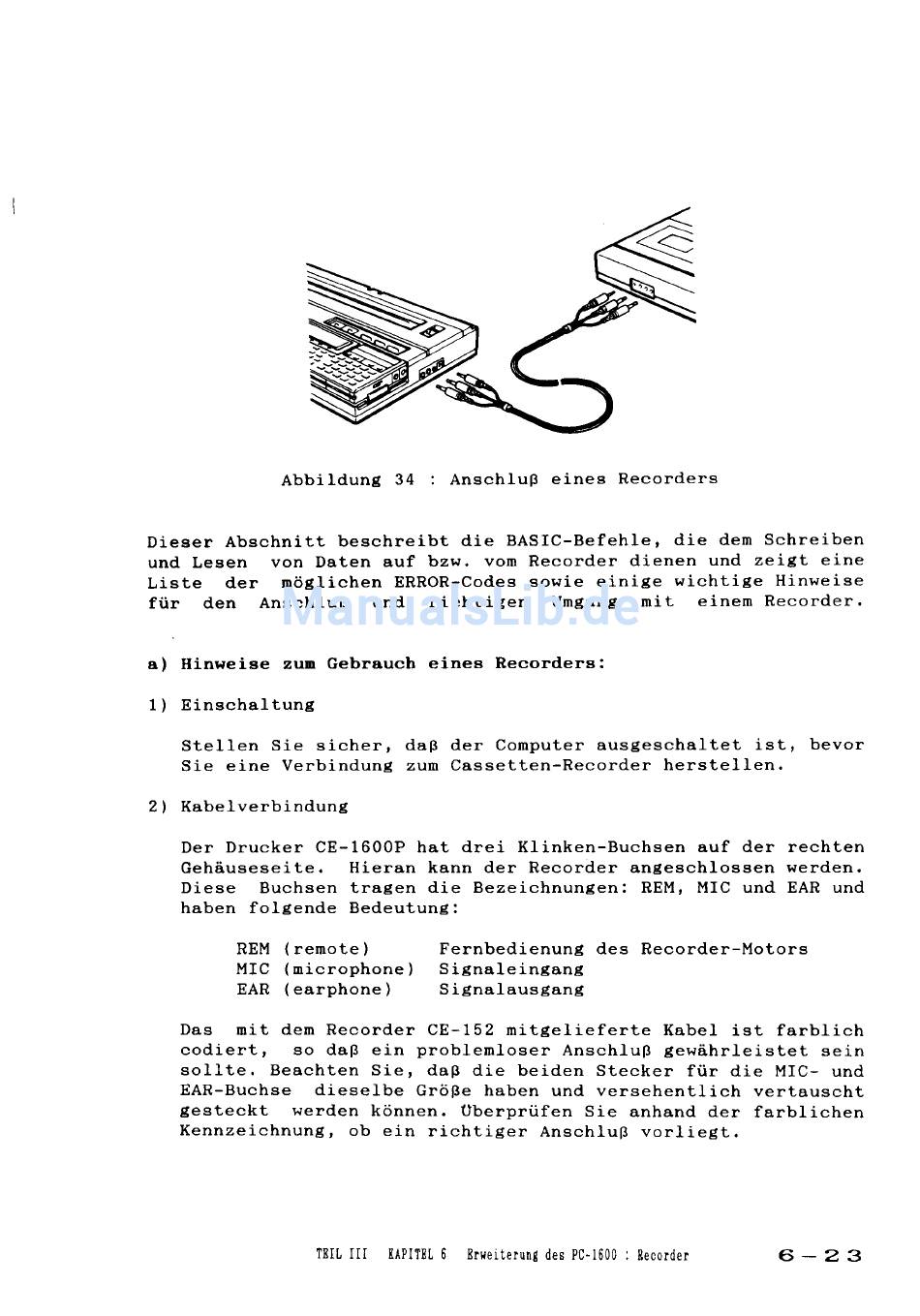

Abbildung 34
Anschluß eines Recorders
Dieser Abschnitt beschreibt die BASIC-Befehle, die dem Schreiben
und Lesen von Daten auf bzw. vom Recorder dienen und zeigt eine
Liste der möglichen ERROR-Codes sowie einige wichtige Hinweise
für den Anschluß und richtigen Umgang mit einem Recorder.
a) Hinweise zum Gebrauch eines Recorders:
1) Einschaltung
Stellen Sie sicher, daß der Computer ausgeschaltet ist, bevor
Sie eine Verbindung zum Cassetten-Recorder herstellen.
2) Kabelverbindung
Der Drucker CE-1600P hat drei Klinken-Buchsen auf der rechten
Gehäuseseite. Hieran kann der Recorder angeschlossen werden.
Diese Buchsen tragen die Bezeichnungen: REM, MIC und EAR und
haben folgende Bedeutung:
REM (remote)
MIC (microphone)
EAR (earphone)
Fernbedienung des Recorder-Motors
Signaleingang
Signalausgang
Das mit dem Recorder CE-152 mitgelieferte Kabel ist farblich
codiert, so daß ein problemloser Anschluß gewährleistet sein
sollte. Beachten Sie, daß die beiden Stecker für die MIC- und
EAR-Buchse dieselbe Größe haben und versehentlich vertauscht
gesteckt werden können. überprüfen Sie anhand der farblichen
Kennzeichnung, ob ein richtiger Anschluß vorliegt.
