ControlLogix-Chassis
Installieren des Chassis
Wenn Sie Ihr System geplant haben, können Sie Ihr Chassis anhand dieser Anleitung installieren.
ACHTUNG: Bringen Sie keine Bohrungen über einem bereits installierten Chassis an. Metallsplitter, die beim Bohren entstehen, können die Backplane
beschädigen und zu einem unstetigen Betrieb führen.
WICHTIG
Das Chassis darf nur horizontal montiert werden. Montieren Sie es nicht vertikal.
1. Bringen Sie Bohrungen in der Montageplatte des Gehäuses für die Befestigungslaschen des Chassis an.
2. Kratzen Sie die Lackierung der Montageplatte ab, um eine elektrische Verbindung zwischen dem Chassis und der Montageplatte
herzustellen.
3. Halten Sie das Chassis an den Bohrungen in Position.
ACHTUNG: Wenn die Befestigungslaschen des Chassis vor dem Festziehen der Schrauben nicht bündig anliegen, verwenden Sie zusätzliche Unterlegscheiben
als Distanzstücke, damit sich das Chassis beim Festziehen der Schrauben nicht verwindet.
Durch Verwindung des Chassis kann die Backplane beschädigt werden und einen unstetigen Betrieb zur Folge haben.
4. Bringen Sie die Befestigungselemente für die oberen Befestigungslaschen an und ziehen Sie diese fest. Weitere Informationen finden Sie
unter
Erforderliche Komponenten auf Seite

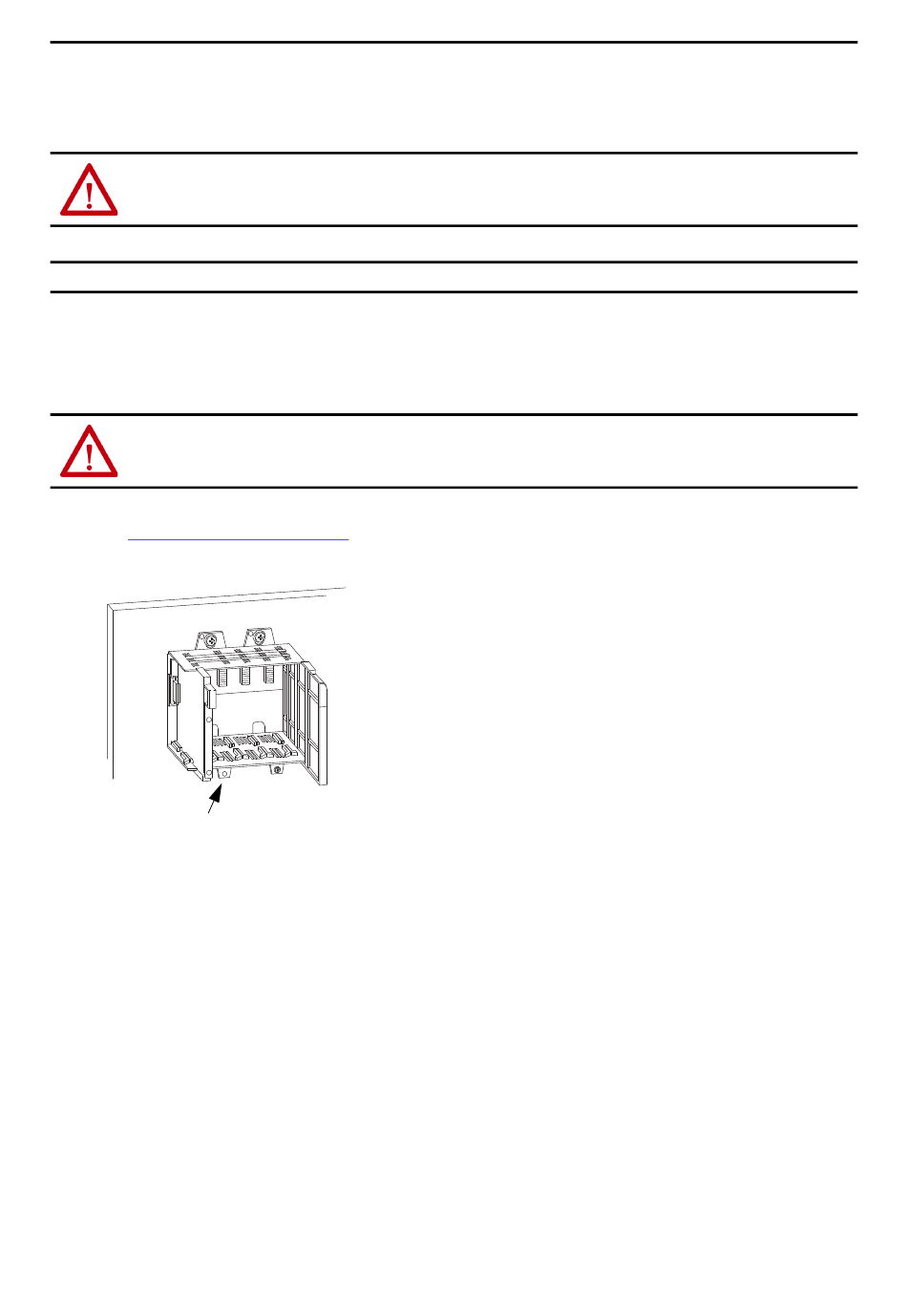

5. Ziehen Sie die verbliebenen Schrauben in den Laschen fest, lassen Sie die Lasche links unten jedoch leer für die Funktionserdung.
Lassen Sie die Lasche
unten links leer.
12
5.
Rockwell Automation-Publikation 1756-IN621B-DE-P – März 2017
