Einbauen des Antennenmoduls (weißes Kabel)
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

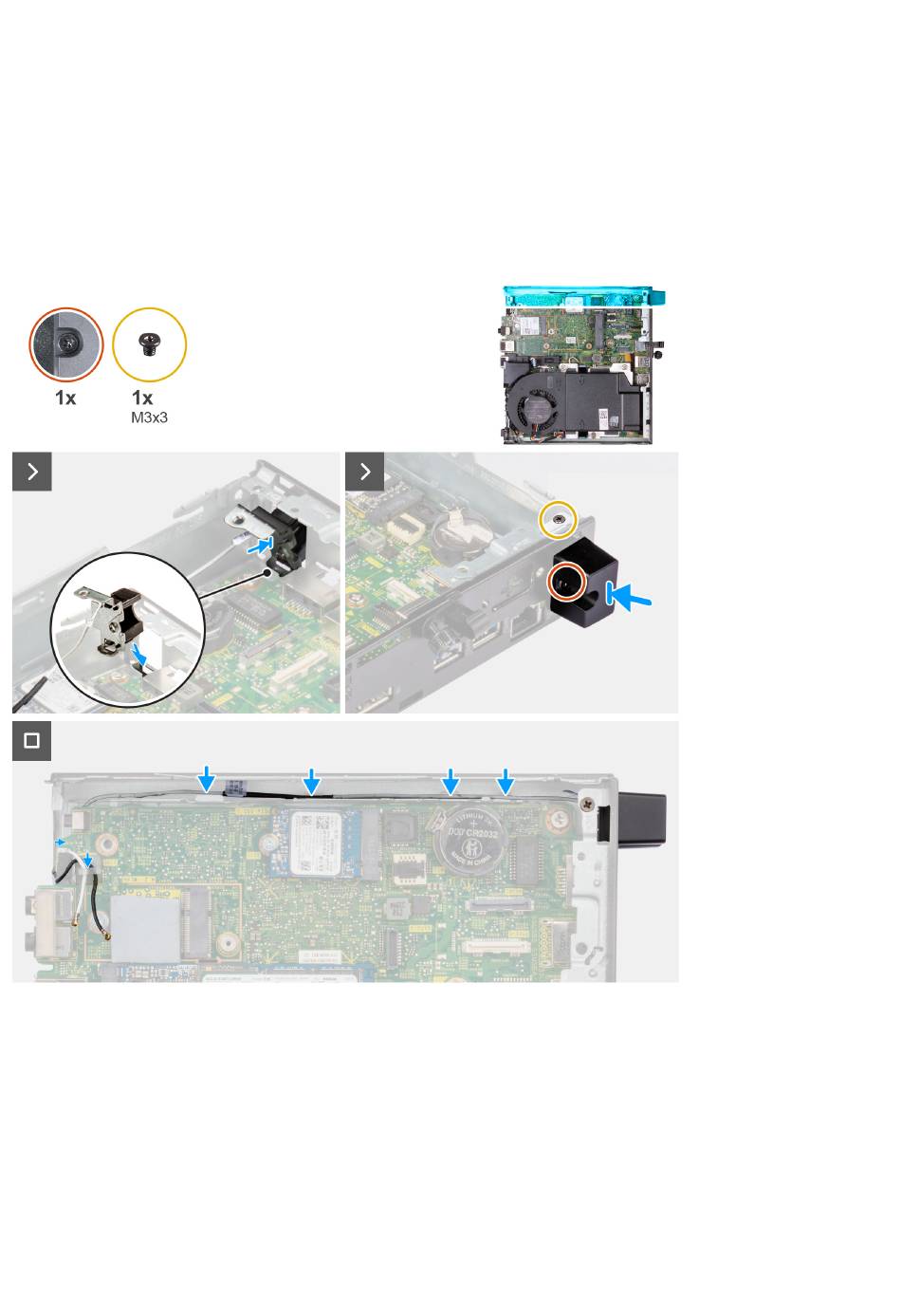

Die nachfolgenden Abbildungen zeigen die Position des Antennenmoduls (weißes Kabel) und bieten eine visuelle Darstellung des
Installationsverfahrens.
Schritte
1. Schieben Sie das Antennenmodul (weißes Kabel) durch den Schlitz am Gehäuse.
2. Richten Sie die Schraubenbohrung und die unverlierbare Schraube am Antennenmodul (weißes Kabel) an den Schraubenbohrungen im
Gehäuse aus.
3. Ziehen Sie die unverlierbare Schraube an, mit der das Antennenmodul (weißes Kabel) am Gehäuse befestigt ist.
4. Bringen Sie die Schraube (M3x3) wieder an, mit der das Antennenmodul (weißes Kabel) am Gehäuse befestigt wird.
5. Führen Sie das Antennenkabel durch die Kabelführungen auf dem Gehäuse und der Systemplatine.
