Info über diese Aufgabe

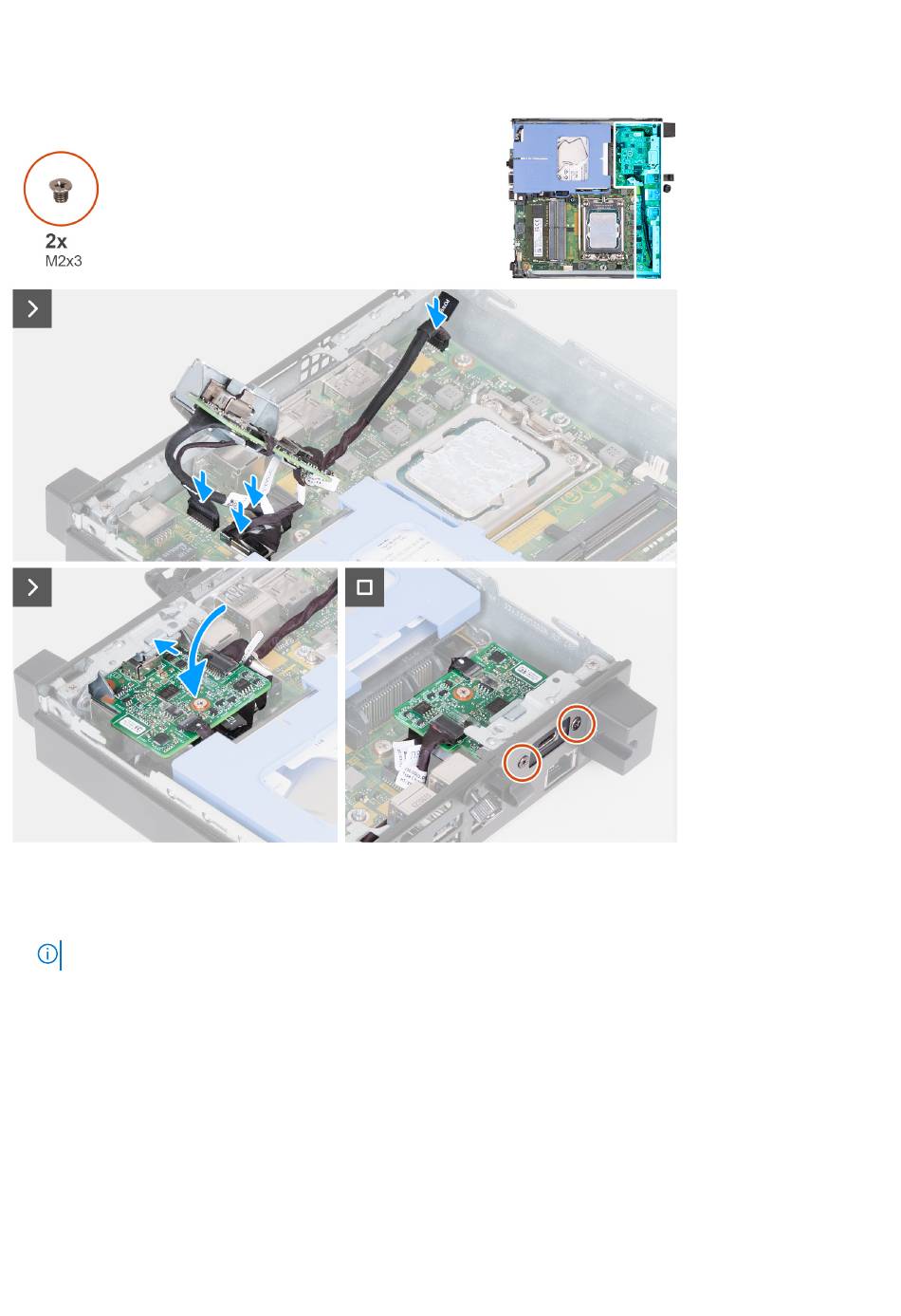

Die nachfolgenden Abbildungen zeigen die Position des optionalen Typ-C-Moduls und stellen das Verfahren zum Einbauen bildlich dar.
Schritte
1. Um die Dummy-Metallhalterung zu entfernen, setzen Sie einen Schlitzschraubendreher in die Bohrung der Halterung ein. Drücken Sie
auf die Halterung, um die Halterung zu lösen, und heben Sie die Halterung aus dem System heraus.
ANMERKUNG:
Dieser Schritt trifft zu, wenn Sie ein Upgrade des Systems ohne vorhandenes E/A-Modul durchführen.
2. Verbinden Sie das Typ-C-DisplayPort-Kabel mit der Systemplatine.
3. Verbinden Sie das Typ-C-USB-Kabel mit der Systemplatine.
4. Verbinden Sie das Typ-C-Stromversorgungskabel mit der Systemplatine.
5. Verbinden Sie das Typ-C-Signalkabel mit der Systemplatine.
6. Setzen Sie das optionale Typ-C-Modul in den entsprechenden Steckplatz auf der Innenseite des Computers ein.
7. Bringen Sie die zwei Schrauben (M2x3) wieder an, mit denen das optionale Typ-C-Modul befestigt wird.
Nächste Schritte
1. Bringen Sie die
Seitenabdeckung
an.
2. Befolgen Sie die Anweisungen unter
Nach der Arbeit an Komponenten im Inneren des
Computers.
62
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
