Einbauen des Antennenmoduls (schwarzes Kabel)
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

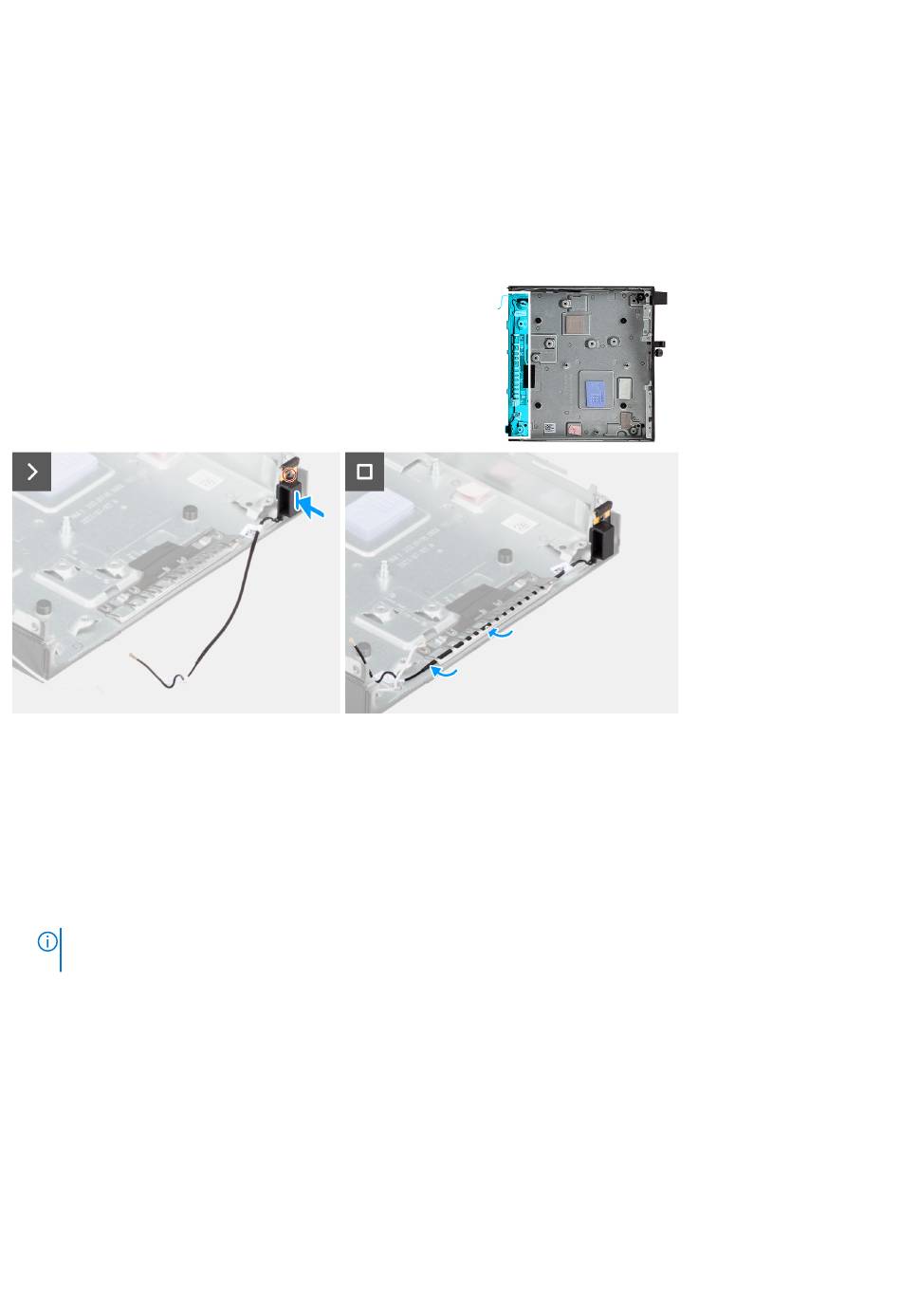

Die nachfolgenden Abbildungen zeigen die Position des Antennenmoduls (schwarzes Kabel) und bieten eine visuelle Darstellung des
Installationsverfahrens.
Schritte
1. Positionieren Sie das Antennenmodul (schwarzes Kabel) am Gehäuse.
2. Richten Sie die unverlierbare Schraube am Antennenmodul (schwarzes Kabel) an der Schraubenbohrung auf dem Gehäuse aus.
3. Ziehen Sie die unverlierbare Schraube an, mit der das Antennenmodul (schwarzes Kabel) am Gehäuse befestigt wird.
4. Führen Sie das Antennenkabel durch die Kabelführungen am Gehäuse.
Nächste Schritte
1. Installieren Sie die Systemplatine.
ANMERKUNG:
Die Systemplatine kann mit bereits angeschlossenem Speicher, Knopfzellenbatterie und Prozessor installiert
werden.
2. Installieren Sie das
optionale E/A-Modul (VGA/HDMI/DP/Seriell)
3. Bauen Sie den
Kühlkörper
4. Installieren Sie den Lüfter.
5. Installieren Sie den Lautsprecher.
6. Bauen Sie die
Wireless-Karte
7. Bauen Sie das
M.2-2230-Solid-State-Laufwerk
8. Bringen Sie die
Seitenabdeckung
9. Befolgen Sie die Anweisungen unter
ein.
ein.
oder das
an.
Nach der Arbeit an Komponenten im Inneren des
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
oder das
optionale Typ-C-Modul
M.2-2280-Solid-State-Laufwerk
(je nach Modell).
ein (je nach Modell).
Computers.
73
