Schritte

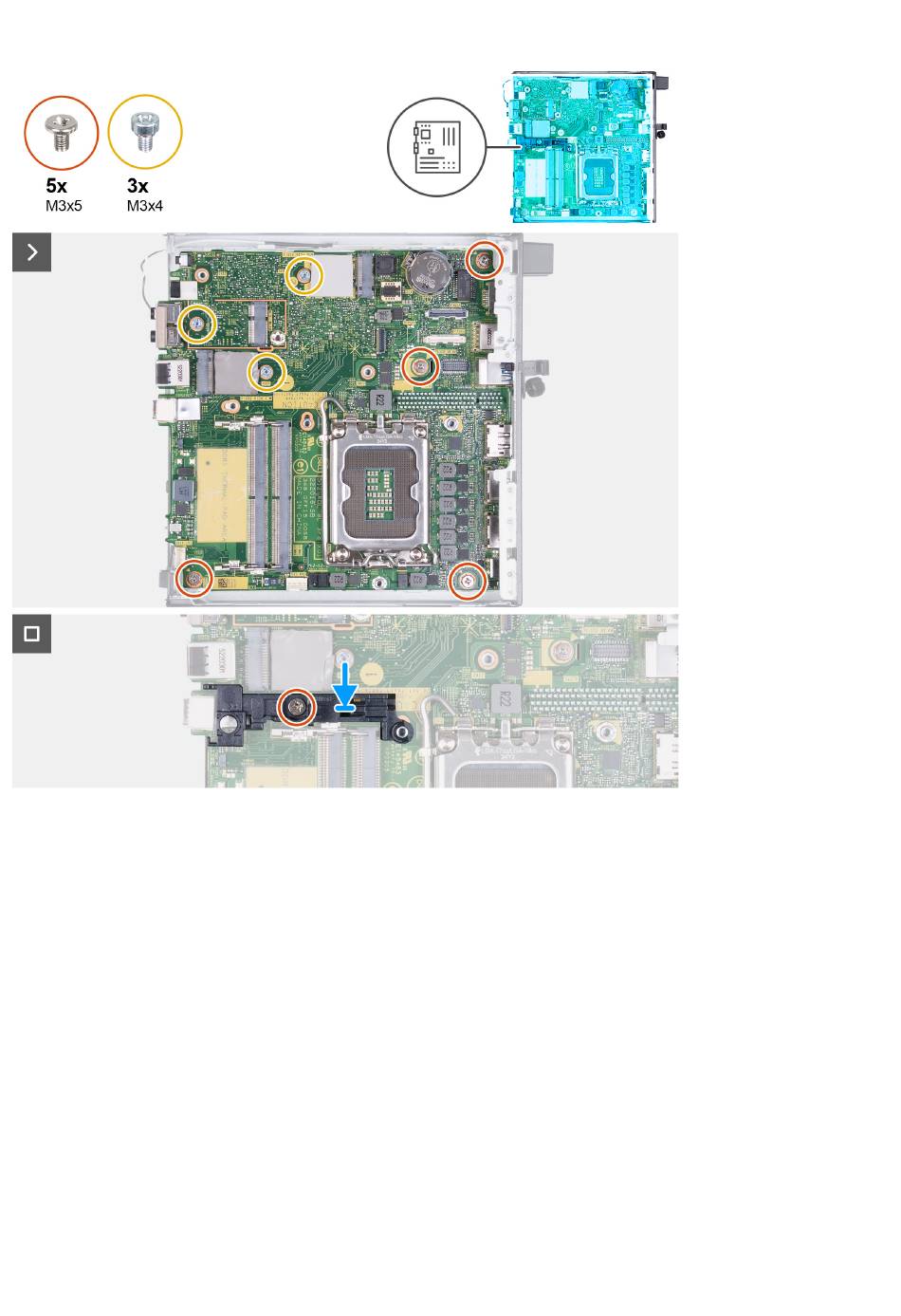

1. Setzen Sie die Vorderseite der Systemplatine schräg durch die Vorderseite des Gehäuses ein.
2. Platzieren Sie die Systemplatine auf dem Gehäuse.
3. Richten Sie die Schraubenbohrungen auf der Systemplatine an den Schraubenbohrungen auf dem Gehäuse aus.
4. Bringen Sie die vier Schrauben (M3x5) zur Befestigung der Systemplatine am Gehäuse wieder an.
5. Bringen Sie die drei Schrauben (M3x4) wieder an, mit denen die Systemplatine am Gehäuse befestigt wird.
6. Platzieren Sie die Lautsprecherhalterung auf der Systemplatine.
7. Richten Sie die Schraubenbohrungen der Lautsprecherhalterung an den Schraubenbohrungen der Systemplatine aus.
8. Bringen Sie die Schraube (M3x5) wieder an, mit der die Lautsprecherhalterung an der Systemplatine befestigt wird.
Nächste Schritte
1. Installieren Sie das
optionale E/A-Modul (VGA/HDMI/DP/Seriell)
oder das
optionale Typ-C-Modul
(je nach Modell).
2. Installieren Sie den Prozessor.
3. Bauen Sie den
Kühlkörper
ein.
4. Installieren Sie den Arbeitsspeicher.
5. Installieren Sie den Lüfter.
6. Installieren Sie den Lautsprecher.
7. Bauen Sie die
Wireless-Karte
ein.
8. Bauen Sie das
M.2-2230-Solid-State-Laufwerk
oder das
M.2-2280-Solid-State-Laufwerk
ein (je nach Modell).
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
71
