Originalbetriebsanleitung
DE
Induktiver Sicherheitssensor
GI712S

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm GI712S

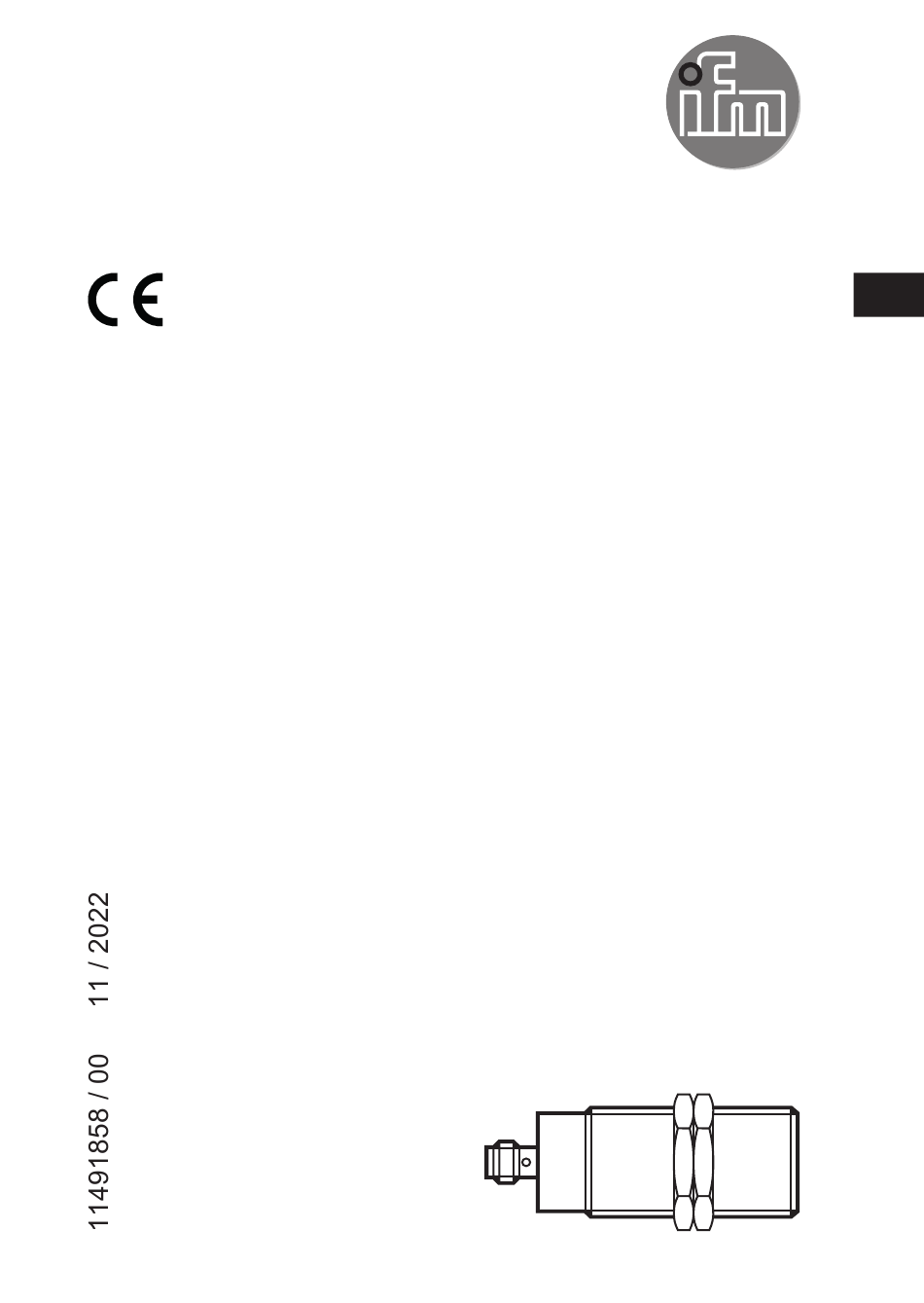

  • Seite 1 Originalbetriebsanleitung Induktiver Sicherheitssensor GI712S...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Verwendete Symbole �������������������������������������������������������������������������������������3 1�2 Verwendete Warnhinweise ����������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 2�1 Sicherheitstechnische Anforderungen an die Applikation ������������������������������4 3 Lieferumfang ��������������������������������������������������������������������������������������������������������5 4 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������5 5 Funktion ���������������������������������������������������������������������������������������������������������������6 5�1 Freigabezone �������������������������������������������������������������������������������������������������6 6 Montage ���������������������������������������������������������������������������������������������������������������7 6�1 Maßnahmen gegen einfaches Umgehen ������������������������������������������������������7 7 Elektrischer Anschluss �����������������������������������������������������������������������������������������8 8 Betrieb �����������������������������������������������������������������������������������������������������������������8 8�1 Schaltzustand der Ausgänge �������������������������������������������������������������������������8...
  • Seite 3: Vorbemerkung

    1 Vorbemerkung Die Betriebsanleitung ist Bestandteil des Gerätes� Sie richtet sich an fachkundige Personen im Sinne von EMV-Richtlinie, Niederspannungsrichtlinie, Maschinen- richtlinie und Sicherheitsvorschriften�+ Die Betriebsanleitung enthält Angaben zum korrekten Umgang mit dem Produkt� Lesen Sie die Anleitung vor dem Einsatz, damit Sie mit Einsatzbedingungen, Installation und Betrieb vertraut werden�...
  • Seite 4: Sicherheitshinweise

    2 Sicherheitshinweise • Befolgen Sie die Angaben der Betriebsanleitung� • Unsachgemäße Verwendung kann zu Fehlfunktionen des Geräts führen� Infol- gedessen sind Sach- und/oder Personenschäden im Anlagenbetrieb möglich� Beachten Sie daher alle Hinweise zur Installation und Handhabung des Geräts in diesem Dokument� Beachten Sie auch die Sicherheitshinweise für den Betrieb der Gesamtanlage�...
  • Seite 5: Lieferumfang

    Gesamtsteuerung den sicheren Zustand erhalten� ► Beschädigte Geräte austauschen� 3 Lieferumfang 1 Sicherheitssensor GI712S mit 2 Befestigungsmuttern M30, 1 Originalbetriebsanleitung GI712S, Sachnummer 11491857� Sollte eines der genannten Bestandteile nicht vorhanden oder beschädigt sein, wenden Sie sich bitte an eine der ifm-Niederlassungen�...
  • Seite 6: Funktion

    Der induktive Sicherheitssensor ist ein Näherungsschalter mit einem definierten Verhalten unter Fehlerbedingungen (PDDB) entsprechend IEC 60947-5-3� Der Sicherheitssensor entspricht dem Performance Level d gemäß EN ISO 13849-1 sowie den Anforderungen SIL 2 nach IEC 61508 und erfüllt SILcl 2 nach IEC 62061� Das Gerät entspricht der Klassifizierung I1A30SP2 nach IEC 60947-5-2 für nicht bündigen Einbau (→...
  • Seite 7: Montage

    ► Gerät gegen Loslösen sichern (Anzugsdrehmoment ≤ 50 Nm). ► Einbaubedingungen gemäß Abbildungen 1 bis 3 beachten: ► Kabeldose entsprechend der Herstellerangaben anziehen� Anzugsdrehmoment für ifm-Kabeldose beachten (z�B� EVxxxx: 0,6���1,5 Nm)� 6.1 Maßnahmen gegen einfaches Umgehen Der Sicherheitssensor reagiert auf metallische Gegenstände, z�B� den Rahmen einer Sicherheitstür�...
  • Seite 8: Elektrischer Anschluss

    7 Elektrischer Anschluss ► Anlage spannungsfrei schalten� Gegebenenfalls auch unabhängig versorgte Relais-Lastkreise abschalten� ► Versorgungsspannung: L+ an Anschluss 1 und L– an Anschluss 3 des Steckers anschließen� Die Nennspannung beträgt 24 V DC� Diese Spannung darf entsprechend EN 61131-2 zwischen 19,2 V und 30 V inkl� 5 % Restwelligkeit schwanken� Die Versorgungsspannung darf bei einem einzelnen Fehler den maximalen Wert von 40 V DC nicht überschreiten�...
  • Seite 9: 8�1�3 Ausgangskenndaten

    8.1.3 Ausgangskenndaten Die Ausgangskenndaten sind angelehnt an die Kenndaten des Eingangs nach EN 61131-2 Typ 1 oder 2: Logisch "1" ≥ 15 V 2���15 mA ≥ 11 V 15���30 mA Logisch "0" ≤ 5 V Reststrom 0,2 mA Die Schnittstelle entspricht Interface Typ C Klasse 1 entsprechend dem ZVEI Positionspapier "Klassifizierung binärer 24-V-Schnittstellen mit Testung im Bereich der Funktionalen Sicherheit"�...
  • Seite 10: 8�2 Reaktionszeiten

    8.2 Reaktionszeiten Reaktionszeit auf Sicherheitsanforderung ≤ 10 ms (Entfernen aus der Freigabezone) Reaktionszeit bei Annäherung in die Freigabezone ≤ 1 ms (Freigabezeit) Risikozeit / Fehlerreaktionszeit bei sicherheitsrelevanten Fehlern ≤ 30 ms Gleichzeitigkeit der Ein- und Ausschaltung der Ausgänge bei Sicherheits- ≤...
  • Seite 11: 8�3 Led-Anzeige

    8.3 LED-Anzeige Betriebszustand Ausgänge (OSSD) (OSSD) Signal Keine Spannungsversorgung Beide Ausgänge Power ausgeschaltet Signal Unterspannung Signal Power Überspannung Beide Ausgänge ausgeschaltet Signal Power Sensorfehler Beide Ausgänge (→ 10 Fehlerbehebung) ausgeschaltet Signal Bedämpfungselement im Beide Ausgänge Power gesichterten Ausschaltabstand ausgeschaltet zum Sensor Bedämpfungselement innerhalb Beide Ausgänge der Freigabezone...
  • Seite 12: Technische Daten

    Max. kapazitive Last CL_max [nF] Erfassungsbereich Freigabezone [mm] 1...10 Gesicherter Ausschaltabstand s [mm] (ar) Reaktionszeiten Bereitschaftsverzögerungszeit Reaktionszeit auf [ms] Sicherheitsanforderung ≤ 10 ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — DE — GI712S-03 — 19.05.2016 Seite 1 von 3...
  • Seite 13 GI712S GIIA4010-2PS/SIL2/US Induktive Sensoren Reaktionszeit bei Annäherung in [ms] die Freigabezone (Freigabezeit) ≤ 1 Risikozeit (Fehlerreaktionszeit) [ms] ≤ 30 Umgebungsbedingungen Einsatzort Klasse C nach EN 60654-1 Wettergeschützter Einsatzort Umgebungstemperatur [°C] -25...70, für Gebrauchsdauer ≤ 87600 h 10...40, für Gebrauchsdauer ≤ 175200 h Temperaturänderungsrate...
  • Seite 14: Fehlerbehebung

    Wenn nicht anders angegeben, beziehen sich alle Daten im gesamten Temperaturbereich auf eine Referenzmessplatte nach IEC 60947-5-2 (FE360 = ST37K) 30x30x1 mm. Verpackungseinheit [Stück] ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — DE — GI712S-03 — 19.05.2016 10 Fehlerbehebung LED-Anzeige → 8.3 Problem Mögliche Ursache...
  • Seite 15: Wartung, Instandsetzung Und Entsorgung

    11 Wartung, Instandsetzung und Entsorgung Bei sachgemäßem Betrieb sind keine Maßnahmen für Wartung und Instandhal- tung notwendig� Das Gerät darf nur vom Hersteller repariert werden� Entsorgen Sie das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen� 12 Begriffe und Abkürzungen OSSD Output Signal Switch Device Ausgangssignal-Schaltelement...
