Bedienungsanleitung
DE

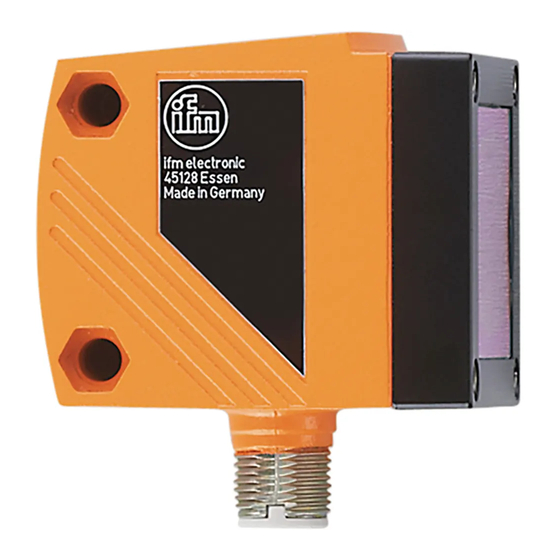

Optischer Abstandssensor
O1D209

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm O1D209

  • Seite 1 Bedienungsanleitung Optischer Abstandssensor O1D209...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������4 1�1 Verwendete Symbole �������������������������������������������������������������������������������������4 1�2 Verwendete Warnhinweise ����������������������������������������������������������������������������4 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������6 3�1 Einsatzbereiche ���������������������������������������������������������������������������������������������6 4 Funktionen �����������������������������������������������������������������������������������������������������������6 4�1 Ausgangsfunktion Hysterese �������������������������������������������������������������������������6 4�2 Ausgangsfunktion Fenster �����������������������������������������������������������������������������6 4�3 Ausgangsfunktion Analog ������������������������������������������������������������������������������6 5 Montage ���������������������������������������������������������������������������������������������������������������7 5�1 Montagebedingungen ������������������������������������������������������������������������������������7 5�2 Montagezubehör ��������������������������������������������������������������������������������������������7 6 Elektrischer Anschluss �����������������������������������������������������������������������������������������8...
  • Seite 3 9�2�9 Schaltpunkt für Hysteresefunktion OUT2 einstellen ���������������������������18 9�2�10 Schaltpunkte für Fensterfunktion OUT2 einstellen ���������������������������18 9�2�11 Messbereich (Analogausgang) skalieren ������������������������������������������18 9�3 Teach-Modus �����������������������������������������������������������������������������������������������20 9�3�1 Messfrequenz einstellen ���������������������������������������������������������������������20 9�3�2 Reproduzierbarkeit einstellen �������������������������������������������������������������20 9�3�3 Tabelle Reproduzierbarkeit und Genauigkeit ��������������������������������������20 9�4 Erweiterte Funktionen ����������������������������������������������������������������������������������21 9�4�1 Verzögerungszeit für Schaltausgänge einstellen ��������������������������������21 9�4�2 Dämpfung des Messsignals einstellen �����������������������������������������������21 9�4�3 Alle Parameter auf Werkseinstellung zurücksetzen ���������������������������22...
  • Seite 4: Vorbemerkung

    1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� Information Ergänzender Hinweis� 1.2 Verwendete Warnhinweise WARNUNG Warnung vor schweren Personenschäden� Tod oder schwere, irreversible Verletzungen sind möglich� 2 Sicherheitshinweise •...
  • Seite 5: Label Für Versorgungskabel

    • Für Folgen durch Eingriffe in das Produkt oder Fehlgebrauch durch den Betreiber übernimmt der Hersteller keine Haftung und keine Gewährleistung� • Montage, elektrischer Anschluss, Inbetriebnahme, Bedienung und Wartung des Produktes darf nur ausgebildetes, vom Anlagenbetreiber autorisiertes Fachpersonal durchführen� • Geräte und Kabel wirksam vor Beschädigung schützen� WARNUNG Sichtbares Laserlicht;...
  • Seite 6: Bestimmungsgemäße Verwendung

    3 Bestimmungsgemäße Verwendung Das Gerät wird als optischer Abstandssensor eingesetzt� 3.1 Einsatzbereiche • Der optische Abstandssensor misst Entfernungen von 1���100 m auf Reflektor� • Der Messwert wird in einem 10-Segment-Display angezeigt� • 2 Ausgangssignale können entsprechend der eingestellten Ausgangsfunktion erzeugt werden� Der Abstand zwischen Sensor und Reflektor muss kundenseitig auf max�...
  • Seite 7: Montage

    5 Montage 5.1 Montagebedingungen ► Gerät so montieren, dass sich der Reflektor in dem Messbereich von 1���100 m befindet� Der Eindeutigkeitsbereich des Sensors ist auf 600 m festgelegt� Reflektoren, die sich im Bereich > 100���600 m� befinden, werden ausgeblendet� Reflektoren im direkten Strahlengang des Sensors – auch im Bereich >...
  • Seite 8: Elektrischer Anschluss

    DC PNP 2: OUT2 2: OUT2 4: OUT1 4: OUT1 Adernfarben bei ifm-Kabeldosen: 1 = BN (braun), 2 = WH (weiß), 3 = BU (blau), 4 = BK (schwarz) 7 Bedien- und Anzeigeelemente feet 1: 3 x LED grün Leuchtende LED = Power und eingestellte Anzeigeeinheit...
  • Seite 9: Menü

    8 Menü 8.1 Menü-Struktur = [MODE / ENTER] = [SET]...
  • Seite 10: 8�2 Menü-Erläuterung

    8.2 Menü-Erläuterung Die Werkseinstellungen befinden sich am Ende der Anleitung (→ 13 Werkseinstellung). Konfiguration für Ausgang 1 Es sind 4 Schaltfunktionen einstellbar: [Hno], [Hnc], [Fno], [Fnc] → 9.2.3 OUT1 konfigurieren Schaltpunkt für Hysteresefunktion OUT1 Grenzwert, bei dem der Ausgang in Hysteresefunktion seinen Schaltzustand ändert (Objekt näher / weiter als eingestellte Entfernung)�...
  • Seite 11 Teachmodus Vorwahl "Ausgaberate" oder "Reproduzierbarkeit" → 9.3 Teachmodus Erweiterte Funktionen Druck auf [SET] öffnet das Untermenü "Erweiterte Funktionen" → 9.4 Erweiterte Funktionen Verzögerungszeit für die Schaltausgänge [dSx] = Einschaltverzögerung; [drx] = Ausschaltverzögerung� Der Ausgang ändert seinen Schaltzustand nicht sofort bei Eintritt des Schaltereignisses, sondern erst nach Ablauf der Verzögerungszeit�...
  • Seite 12: Parametrierung

    9 Parametrierung Das Gerät verbleibt während der Parametrierung intern im Arbeitsbetrieb� Es führt seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Veränderung abgeschlossen ist� 9.1 Parametrierung allgemein 9.1.1 Einstellung eines Parameterwertes Anzeigeeinheit [Uni] einstellen, bevor die Werte für die Parameter festgelegt werden�...
  • Seite 13: 9�1�2 Wechsel Von Menü-Ebene 1 Zu Menü-Ebene 2

    9.1.2 Wechsel von Menü-Ebene 1 zu Menü-Ebene 2 ► [MODE/ENTER] so oft drücken, bis [EF] angezeigt wird. MODE ENTER ► Kurz [SET] drücken� > Der erste Parameter des Untermenüs wird angezeigt (hier: [dr1])� MODE ENTER 9.1.3 Elektronisches Schloss Um unbeabsichtigte Fehleingaben zu verhindern, lässt sich das Gerät elektronisch verriegeln�...
  • Seite 14: 9�2 Parametrierung Grundeinstellungen

    9.2 Parametrierung Grundeinstellungen 9.2.1 Anzeigeeinheit wählen [Uni] einstellen, bevor die Werte für die Parameter [SPx], [nSPx], [FSPx], [ASP], [AEP] festgelegt werden� Bei nachträglicher Änderung der Anzeigeeinheit können Rundungsfehler bei der internen Umrechnung die eingestellten Werte verfälschen� ► In [EF] wechseln� ►...
  • Seite 15: Beispiel Hno

    9.2.4 Hysteresefunktion Die Hysterese hält den Schaltzustand des Ausgangs stabil, wenn der Messwert um den Schaltabstand herum schwankt� Der Ein- und Rückschaltpunkt sind in beiden Fällen symmetrisch um den gewählten Schaltpunkt [SPx] angeordnet� Der Abstand zwischen Ein- und Rückschaltpunkt ist die Hysterese; sie berechnet sich aus der Reproduzierbarkeit mit einem Sicherheitsfaktor 1,5�...
  • Seite 16: Beispiel Für Ausgangsfunktion [Hno]

    Schaltzustand der Ausgänge Ausgangsfunktion Objektabstand (D) Schaltzustand [Hno] D < [SPx] geschlossen D > [SPx] offen [Hnc] D < [SPx] offen D > [SPx] geschlossen Beispiel für Ausgangsfunktion [Hno] Messfrequenz 25 Hz, Entfernung zum Objekt 20 m: Hysterese = ± 15 mm (Reproduzierbarkeit → 9.3.3 Tabelle) x Faktor 1,5 = 22,5 mm - Rückschaltpunkt 20 m + (22,5 mm) = 20,02 m - Einschaltpunkt 20 m - (22,5 mm) = 19,98 m 9.2.5 Schaltpunkt für Hysteresefunktion OUT1 einstellen...
  • Seite 17: 9�2�7 Schaltpunkte Für Fensterfunktion Out1 Einstellen

    Schaltet ab, wenn Objekt erkannt wird [nSPx] [FSPx] [Fnc] [nSPx] = Schaltpunkt "Nah"; [FSPx] = Schaltpunkt "Fern"; FE = Fenster Bewegt sich der Messwert zwischen Schaltpunkt „Nah“ [nSPx] und Schaltpunkt „Fern“ [FSPx], ist der Ausgang geöffnet (wenn [OUx] = [Fnc])� Schaltzustand der Ausgänge Ausgangsfunktion Objektabstand (D)
  • Seite 18: 9�2�8 Out2 Konfigurieren

    9.2.8 OUT2 konfigurieren ► [OU2] wählen� ► Schaltfunktionen oder Analogsignale einstellen: • [Hno] = Hysteresefunktion / normally open (Schließer) • [Hnc] = Hysteresefunktion / normally closed (Öffner) • [Fno] = Fensterfunktion / normally open (Schließer) • [Fnc] = Fensterfunktion / normally closed (Öffner) •...
  • Seite 19: Messbereich Skaliert

    Stromausgang 4 ... 20 mA Werkseinstellung Messbereich skaliert I [mA] I [mA] 0(ASP) 99.99 (AEP) MEW = Messbereichsendwert Im eingestellten Messbereich liegt das Ausgangssignal zwischen 4 und 20 mA� Weiter werden Störungen signalisiert: Zu viel Licht oder Objekt zu nah: 3,5 mA bei steigender Flanke ([ASP] < [AEP]), 20,5 mA bei fallender Flanke ([ASP] >...
  • Seite 20: 9�3 Teach-Modus

    9.3 Teach-Modus 9.3.1 Messfrequenz einstellen Die Messfrequenz gibt die Zeitdauer an, nach der spätestens ein neues Messergebnis vorliegt und die Ausgänge aktualisiert werden� Die Schaltfrequenz beträgt typisch ca� 1/3 der Messfrequenz� ► [TEAC] wählen, dann [SET] drücken und festhalten, bis [WAIT] erscheint�...
  • Seite 21: 9�4 Erweiterte Funktionen

    Reproduzierbarkeit Genauigkeit Entfernung in [m] ± 225 mm ± 245 mm Werte für Messfrequenz 1 Hz auf Reflektor Reproduzierbarkeit Genauigkeit Entfernung in [m] 1���50 ± 15 mm ± 35 mm ± 16 mm ± 36 mm ± 22 mm ± 42 mm ±...
  • Seite 22: 9�4�3 Alle Parameter Auf Werkseinstellung Zurücksetzen

    9.4.3 Alle Parameter auf Werkseinstellung zurücksetzen ► [EF] wählen� ► [SET] drücken, um in Menü [EF] zu wechseln� ► [rES] wählen, dann [SET] drücken und festhalten, bis [----] erscheint� ► Mit [MODE/ENTER] bestätigen� > Das Gerät wechselt in den Run-Modus� 9.4.4 Software-Versionsnummer anzeigen ►...
  • Seite 23: 10�2 Betriebsarten

    Anzeige Mögliche Schaltausgang Stromausgang / Ursache Spannungsausgang [Hno] [Hnc] [Fno] [Fnc] [ASP] < [AEP] [ASP] > [AEP] [Errp] Plausibilität (z�B� Objekt zu schnell) [SC1] Kurzschluss in Schaltausgang 1 [SC2] Kurzschluss in Schaltausgang 2 [SC] Kurzschluss in allen Schaltausgängen Unverändert [SC2] oder [SC] nur aktiv, wenn Ausgang 2 als Schaltausgang konfiguriert ist� 10.2 Betriebsarten 10.2.1 Run-Modus Der Run-Modus entspricht dem normalen Arbeitsbetrieb�...
  • Seite 24: 10�2�3 Programmier-Modus

    10.2.3 Programmier-Modus Einstellen der Parameterwerte → 9.1 Parametrierung allgemein. 11 Wartung, Instandsetzung, Entsorgung Die Instandsetzung defekter Sensoren ist nur durch den Hersteller erlaubt� ► Die Frontscheibe des Gerätes von Verschmutzung freihalten� ► Das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen entsorgen�...
  • Seite 25: Werkseinstellung

    1�00���99�99 12�00 Hno, Hnc, Fno, Fnc, I, U 1�00���99�99 20�00 nSP2 1�00���99�99 18�00 FSP2 1�00���99�99 22�00 0���99�99 0���99�99 99�99 rATE 1���25 15 Hz 0���0,1���5 0���0,1���5 0���0,1���5 0���0,1���5 0���0,1���5 0�2 s d1���3; rd1���3; OFF Technische Daten und weitere Informationen unter www�ifm�com...
