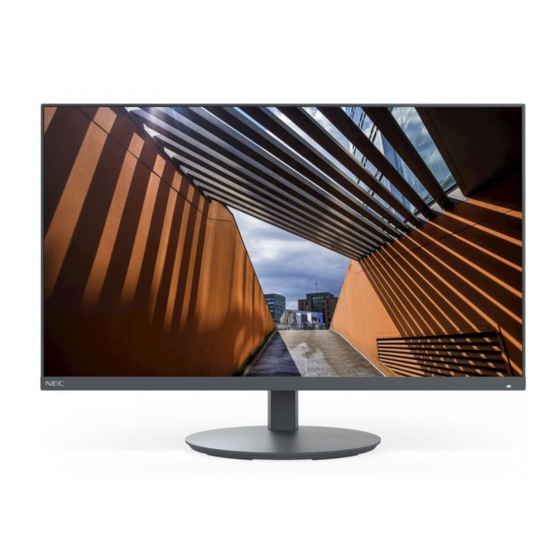

- Seite 1 Bedienungsanleitung Desktop-Monitor MultiSync E244FL ® MultiSync E274FL ® MODELL: E244FL/E244FL-BK, E274FL/E274FL-BK Die Vorschriften für diesen Monitor gelten für einen der oben aufgeführten Modellbezeichnungen. Die Modellbezeichnung befindet sich auf dem Schild auf der Monitorrückseite.
-
Seite 2: Inhaltsverzeichnis
Anhang A Kontrast ................36 System Konfiguration ............37 Bildeinstellungen ..............36 Extra ...................37 Farbeinstellungen ...............36 OSD-Warnung ..............37 OSD-Setup .................36 Informationen des Herstellers zu Recycling und Anhang B Energieverbrauch Entsorgung alter NEC-Geräte ..........39 WEEE-Zeichen (Europäische Richtlinie 2012/19/EU in der aktuellen Fassung) .......39 Energiesparmodus .............39... -
Seite 3: Registrierungsinformationen
Gemäß der Federal Communications Commission sind keinerlei Modifikationen oder Veränderungen an dem Gerät MIT AUSNAHME der von Sharp NEC Display Solutions of America, Inc. freigegebenen und im vorliegenden Handbuch erläuterten zulässig. Eine Nichtbeachtung dieser behördlichen Vorschrift könnte dazu führen, dass Ihre Betriebserlaubnis dieses Geräts erlischt. - Seite 4 ) in den USA und ® anderen Ländern. MultiSync ist eine Marke oder eingetragene Marke der Sharp NEC Display Solutions, Ltd. in Japan und anderen Ländern. ® Microsoft und Windows sind Marken oder eingetragene Marken der Microsoft Corporation in den Vereinigten ®...
-
Seite 5: Wichtige Informationen
ichtige Informationen Richerheitsvorkehrungen und Pflege BEACHTEN SIE ZUR ERZIELUNG OPTIMALER LEISTUNG DIE FOLGENDEN HINWEISE ZUM EINRICHTEN UND VERWENDEN DES LCD-FARBMONITORS: Informationen zu den Symbolen In diesem Handbuch werden verschiedene Symbole verwendet, um Sie bei der sicheren und ordnungsgemäßen Nutzung des Produkts zu unterstützen und Verletzungen bei Ihnen und anderen Personen sowie Sachschäden zu vermeiden. Die Symbole und deren Bedeutung werden im Folgenden erläutert. - Seite 6 ARRNRG Verwenden Sie das Produkt nicht, wenn es strukturelle Schäden aufweist oder der Standfuß gerissen oder beschädigt ist. Wenn Sie strukturelle Schäden wie Risse oder ein untypisches Schwanken feststellen, lassen Sie VERBOT Wartungsarbeiten von qualifizierten Wartungstechnikern durchführen. Wenn Sie das Produkt in diesem Zustand nutzen, könnte es herunterfallen oder Verletzungen verursachen.
- Seite 7 ARRNRG Verhindern Sie das Umkippen und Herunterfallen bei Erdbeben und anderen Erschütterungen. Um Verletzungen und Schäden am Produkt durch Umkippen aufgrund von Erdbeben oder anderen Erschütterungen zu vermeiden, stellen Sie sicher, dass das Produkt an einem sicheren Standort VERBOT aufgestellt wird, und treffen Sie die erforderlichen Maßnahmen, um ein Herunterfallen des Produkts zu vermeiden.
- Seite 8 ARRNRG Führen Sie keinesfalls Gegenstände in die Gehäuseschlitze ein. Dies kann zu Stromschlägen, Feuer oder Produktausfällen führen. Halten Sie Gegenstände fern von Kindern und Babys. VERBOT Wenn Gegenstände in den Gehäuseschlitz geraten, schalten Sie das Produkt aus und ziehen Sie dann das Netzkabel aus der Steckdose.
- Seite 9 VORSICHT Umgang mit dem Netzkabel. Behandeln Sie das Netzkabel mit Vorsicht. Eine Beschädigung des Kabels kann zu Feuer oder Stromschlägen führen. NRBEDIRGT BEACHTER • Achten Sie beim Anschließen des Netzkabels an die Netzeingangsbuchse des Produkts darauf, dass der Stecker vollständig eingeführt ist und sicher sitzt. •...
- Seite 10 VORSICHT Anbau, Abbau und Einstellung des Standfußes. • Beim Ausziehen des Standfußes vorsichtig vorgehen, es besteht Quetschgefahr für Ihre Finger. • Halten Sie den Monitorfuß fest, während Sie die Schrauben entfernen, damit der Monitorfuß NRBEDIRGT nicht herunterfällt. Dies kann Verletzungen verursachen. BEACHTER •...
- Seite 11 Tabelle der Retzkabel Europäisch Steckertyp Nordamerika Großbritannien Chinesisch Japanisch (Kontinent) Steckerform Region USA/Canada Großbritannien China Japan Spannung 120* * Verwenden Sie dieses Netzkabel für eine Netzspannung von höchstens 125 V. CSNNWSRT: Für dieses Produkt werden Kundendienstleistungen nur in dem Land angeboten, in dem Sie es gekauft haben. Bildschatten Bildschatten sind verbleibende oder sogenannte „Geisterbilder“, die vom vorhergehenden Bild sichtbar auf dem Bildschirm bleiben.
-
Seite 12: Reinigen Des Lcd-Bildschirms
• Setzen Sie die Helligkeit auf einen mittleren Wert, um eine Ermüdung der Augen zu vermeiden. Halten Sie ein weißes Blatt Papier neben den Monitor, um die Helligkeit zu vergleichen. • Verwenden Sie nicht die Maximaleinstellung der Kontraststeuerung. • Verwenden Sie bei Standardsignalen die voreingestellten Größen- und Positionseinstellungen. •... -
Seite 13: Produktmerkmale Und -Funktionen
Produktmerkmale und -funktionen Farbsteuerungssysteme • Ermöglicht die Einstellung der Farben auf dem Bildschirm und die Anpassung der Farbtreue des Monitors an eine Reihe von Standards. • OSD-Steuerungen (On-Screen-Display) Sie können das Bild schnell und einfach mit auf dem Bildschirm angezeigten Menüs einstellen. 5-eg-Taste •... -
Seite 14: Installation Und Verbindungen
Installation und Verbindungen Kapitel 1 Inhalt dieses KapitelsG: > „Die Teile und ihre Funktionen“ auf Seite 13 > „Installation“ auf Seite 16 > „Anschließen von Geräten“ auf Seite 17 > „Installation an einem Tragarm“ auf Seite 23 Deutsch-12... -
Seite 15: Die Teile Und Ihre Funktionen
Die Teile und ihre Funktionen Bedienfeld Element Funktion 1 LED Zeigt an, dass der Monitor ein- bzw. ausgeschaltet ist. 2 5-eg-Taste MITTE/⏻ Kurz drücken: Schaltet den Monitor ein. Lange drücken (mindestens drei Sekunden): Schaltet den Monitor aus. LIRKS/RECHTS Öffnet das OSD-Menü. Rechts Links RECHTS: Öffnet Untermenüs oder Einstellungen im OSD-Menü, wenn das... -
Seite 16: Anschlüsse
Anschlüsse 8 Schlitz für Diebstahlsicherung Lautsprecher 9 9 Lautsprecher 0 Typenschild 3 USB-Downstream-Anschluss (Typ A) 2 LAN 4 USB-C-Anschluss 6 HDMI IN 1 Wechselstromeingang (AC IN) 5 DisplayPort IN 7 Kopfhörer echselstromeingang (AC IR) DisplayPort IR Hier wird das mitgelieferte Netzkabel angeschlossen. Eingang für digitale DisplayPort-Signale. -
Seite 17: Befestigen Eines Sicherungsseils
Befestigen eines Sicherungsseils Als Sicherheitsmaßnahme können Sie den Monitor mit einem optionalen Sicherungsseil an einem festen Gegenstand fixieren. Beachten Sie bei der Montage die Herstelleranweisungen für das Sicherungsseil. CSNNWSRT: Ein Sicherungsseil (separat erhältlich) soll abschreckend wirken, es kann den Missbrauch oder Diebstahl des Geräts jedoch nicht vollständig verhindern. -
Seite 18: Installation
Installation Den Kartoninhalt entnehmen Sie bitte der ausgedruckten Auflistung des Verpackungsinhalts oder Installationsanweisung, die der Verpackung beiliegt. Das im Lieferumfang enthaltene Zubehör hängt vom Bestimmungsland des Monitors ab. Befestigen des Sockels am Fuß des LCD-Monitors 1. Legen Sie den Monitor mit der Vorderseite nach unten auf eine glatte Oberfläche (Abbildung 1). -
Seite 19: Anschließen Von Geräten
Anschließen von Geräten 1. Fassen Sie den Bildschirm auf beiden Seiten an, neigen Sie ihn bis zum Anschlag, und heben Sie ihn in die höchste Position (Abbildung 3). VORSICHTG: Weitere Informationen finden Sie unter „VORSICHT 6“. Maximale Neigung (aufwärts 25°, abwärts 5°) Abbildung 3 2. - Seite 20 VORSICHTG: • Verwenden Sie die mitgelieferten bzw. angegebenen Kabel mit diesem Produkt, um Störungen des Rundfunk- bzw. Fernsehempfangs zu vermeiden. Verwenden Sie für HDMI, DisplayPort, USB und USB-C ein abgeschirmtes Signalkabel. ® Die Verwendung anderer Kabel und Adapter kann zu Störungen des Rundfunk- und Fernsehempfangs führen.
- Seite 21 4. Nachdem Sie die Kabel installiert haben, vergewissern Sie sich, dass Sie den Bildschirm weiterhin drehen, anheben und absenken können (Abbildung 5 und Abbildung 6). DisplayPort-Kabel Netzkabel DisplayPort-Kabel Netzkabel Abbildung 5 Abbildung 6 5. Schließen Sie das Netzkabel an eine Steckdose an. HIREISG: •...
-
Seite 22: Signaltyp Und Anschluss
Signaltyp und Anschluss Videoeingänge • HDMI – Anschluss für digitale HD-Video- und Audiosignale („High Definition“) von einem Computer, Streaming-Media-Player, Blu-ray-Player, einer Spielekonsole usw. • DisplayPort – Anschluss für digitale HD-Video und Audiosignale von einem Computer. • USB-C – Unterstützt die DisplayPort-Eingabe eines digitalen Video- und Audiosignals (nur DisplayPort Alt Mode über USB Type-C) von einem Computer. -
Seite 23: Abhilfe Bei Fehlendem Bild
Cerstellen einer erbindung mit einem Iomputer über DisplayPort • Verwenden Sie ein zertifiziertes DisplayPort-Kabel. • Nach dem Einschalten des Monitors kann es einen Moment dauern, bis das Signal erscheint. • Es wird möglicherweise kein Bild angezeigt, wenn ein DisplayPort-Kabel an eine Komponente mit einem Signalwandler angeschlossen wird. •... -
Seite 24: Anschließen Von Nsb-Geräten
Anschließen von Geräten Anschließen von NSB-Geräten • Es kann einige Sekunden dauern, bis der Monitor die USB-Eingabe erkennt. Ziehen Sie das USB-Kabel nicht ab, bzw. ziehen Sie das USB-Kabel nicht ab und schließen es wieder an, bevor der Monitor das angeschlossene USB-Gerät erkannt hat. •... -
Seite 25: Entfernen Des Monitorfußes Für Die Montage
Installation an einem Tragarm Dieser Monitor kann mit einem Tragarm verwendet werden. Weitere Informationen erhalten Sie bei uns. Befolgen Sie die Anweisungen des Herstellers der Monitorhalterung. Verwenden Sie ausschließlich VESA-kompatible Montagevorrichtungen. Entfernen Sie vor der Montage den Monitorfuß. ARRNRGG: Weitere Informationen finden Sie unter „WARNUNG 8“. -
Seite 26: Niederanbringen Des Ursprünglichen Monitorfußes
Niederanbringen des ursprünglichen Monitorfußes Führen Sie die Schritte im vorherigen Abschnitt in umgekehrter Reihenfolge aus, um den Fuß wieder anzubringen. CSNNWSRT: Richten Sie beim Wiederanbringen des Monitorfußes die Markierung „TOP SIDE“ an der Oberseite des Monitors aus. Markierung „TOP SIDE“ Richten Sie diese an der Oberseite des Monitors aus. -
Seite 27: Grundlegende Bedienung
Grundlegende Bedienung Kapitel 2 Inhalt dieses KapitelsG: > „Verwenden der OSD-Steuerungen (On-Screen-Display)“ auf Seite 26 > „Ändern des Signaleingangs“ auf Seite 27 > „Muster der LED-Anzeige für die Power-Management-Funktion“ auf Seite 27 Deutsch-25... -
Seite 28: Verwenden Der Osd-Steuerungen (On-Screen-Display)
Verwenden der OSD-Steuerungen (On-Screen- Display) Die Rteuertaste für das VRD (Vn-Rcreen Display) auf der orderseite des Monitors funktioniert folgendermaßenG: • Um das OSD-Menü zu öffnen, bewegen Sie die 5-Weg-Taste in eine beliebige Richtung (LINKS/RECHTS/AUF/AB). Name des ausgewählten Luminance Hauptmenüs Brightness Contrast ECO MODE Off DV MODE Response Improve Off Drücken Sie die Tasten AB Return Enter/Select Move/Adjust... -
Seite 29: Ändern Des Signaleingangs
Ändern des Signaleingangs Ändern des Signaleingangs Um den Signaleingang zu ändern, öffnen Sie das OSD-Menü, indem Sie die 5-Weg-Taste in eine beliebige Richtung bewegen (LINKS/RECHTS/AUF/AB). Sie können das Eingangssignal im Menü [Extra] unter [Eingabe auswählen] ändern. CSNNWSRT: Bei der Auswahl von [Auto] wählt der Monitor den aktiven Signaleingang automatisch aus. Für CDIP-Snhalte HDCP ist ein System, mit dem das illegale Kopieren von digital eingespeisten Videodaten verhindert werden soll. -
Seite 30: Fehlerbehebung
Fehlerbehebung Kapitel 3 Inhalt dieses KapitelsG: > „Bild- und Videosignalprobleme“ auf Seite 29 > „Hardwareprobleme“ auf Seite 30 Deutsch-28... -
Seite 31: Bild- Und Videosignalprobleme
Bild- und Videosignalprobleme Kein Bild • Vergewissern Sie sich, dass das Signalkabel sicher am Monitor und am Computer angeschlossen ist. • Vergewissern Sie sich, dass kein DisplayPort-Konvertierungsadapter angeschlossen ist. Der Monitor unterstützt keine DisplayPort-Konvertierungsadapter. • Vergewissern Sie sich, dass die Grafikkarte des Computers sicher im Steckplatz sitzt. •... -
Seite 32: Hardwareprobleme
Hardwareprobleme ⏻-Taste reagiert nicht • Ziehen Sie das Netzkabel des Monitors aus der Steckdose, um den Monitor auszuschalten und zurückzusetzen. LED am Monitor leuchtet nicht • Stellen Sie sicher, dass das Netzkabel ordnungsgemäß am Monitor und der Netzsteckdose angeschlossen ist, und vergewissern Sie sich, dass der Netzschalter des Monitors eingeschaltet ist. - Seite 33 LAR-Anschluss funktioniert nicht • Wenn Sie die Kommunikation bei 1000 Mbit/s nutzen, verwenden Sie ein kompatibles LAN-Kabel. • Vergewissern Sie sich, dass der Computer mit einem USB-C-Kabel an den Monitor angeschlossen ist. • Vergewissern Sie sich, dass die LED aufleuchtet, wenn Sie das LAN-Kabel am Monitor einstecken. •...
-
Seite 34: Kapitel 4 Technische Daten
Technische Daten Kapitel 4 Inhalt dieses KapitelsG: > „E244FL“ auf Seite 33 > „E274FL“ auf Seite 34 Deutsch-32... -
Seite 35: E244Fl
E244FL Monitordaten MultiSync E244FL Hinweise LCD-Modul Diagonale: 60,47 cm/23,8 Zoll Aktivmatrix, Flüssigkristallanzeige (LCD) in Sichtbare Bildgröße: 60,47 cm/23,8 Zoll Dünnschichttransistortechnologie (TFT), 0,275 mm Native Auflösung: 1920 x 1080, 60 Hz Lochabstand, 250 cd/m Weißlumineszenz, Kontrastverhältnis 3000:1 (typisch), (Kontrastverhältnis 30000:1, DV MODE Ein). -
Seite 36: E274Fl
E274FL Monitordaten MultiSync E274FL Hinweise LCD-Modul Diagonale: 68,60 cm/27,0 Zoll Aktivmatrix, Flüssigkristallanzeige (LCD) in Sichtbare Bildgröße: 68,60 cm/27,0 Zoll Dünnschichttransistortechnologie (TFT), 0.311 mm Native Auflösung: 1920 x 1080, 60 Hz Lochabstand, Weißluminanz 250 cd/m , Kontrastverhältnis 4000:1 (typisch) (Kontrastverhältnis 30000:1 bei DV MODE Ein). -
Seite 37: Liste Der Osd-Steuerelemente
Liste der OSD-Steuerelemente Anhang A Inhalt dieses Kapitels > „Kontrast“ auf Seite 36 > „Bildeinstellungen“ auf Seite 36 > „Farbeinstellungen“ auf Seite 36 > „OSD-Setup“ auf Seite 36 > „System Konfiguration“ auf Seite 37 > „Extra“ auf Seite 37 > „OSD-Warnung“ auf Seite 37 Die Standardwerte können auf Anfrage zur Verfügung gestellt werden. -
Seite 38: Kontrast
Kontrast Menü „Kontrast“ Helligkeit Passt die Bild- und Hintergrundhelligkeit des Bildschirms an. Kontrast Ändert die Bildhelligkeit im Verhältnis zum Hintergrund. ECO MODE Reduziert den Stromverbrauch durch Verringerung der Helligkeit. Hiermit wird der Einstellungsbereich für die Helligkeit auf 0 % bis 100 % festgelegt. Hiermit wird der Einstellungsbereich für die Helligkeit auf 0 % bis 70 % festgelegt. -
Seite 39: System Konfiguration
Rystem Konfiguration Menü „Rystem Konfiguration“ Hiermit wird die Übertragungsgeschwindigkeit für USB-C festgelegt. USB2.0: Die maximale Übertragungsgeschwindigkeit entspricht USB 2.0 (bis zu 480 Mbit/s). USB3.0: Die maximale Übertragungsgeschwindigkeit entspricht USB 3.0 (bis zu 5 Gbit/s). HIREISG: Bevor Sie die Einstellung wechseln, stellen Sie sicher, dass keine USB-Speichergeräte vom Betriebssystem verwendet werden, um einen Datenverlust zu verhindern. - Seite 40 Recycling und Energieverbrauch Inhalt dieses KapitelsG: > „Entsorgung alter NEC-Geräte“ auf Seite 39 > „Energiesparmodus“ auf Seite 39 > „WEEE-Zeichen (Europäische Richtlinie 2012/19/EU in der aktuellen Fassung)“ auf Seite 39 Wir sind dem Umweltschutz verpflichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern.
-
Seite 41: Entsorgung Alter Rec-Geräte
Alle erforderlichen Informationen bezüglich der Entsorgung des Produktes sowie länderspezifische Informationen zu Recycling- Einrichtungen erhalten Sie auf unserer Website: https://www.sharpnecdisplays.eu/p/hq/en/home.xhtml (in Europe), https://www.sharp-nec-displays.com/jp/ (in Japan) oder https://www.sharpnecdisplays.us/ (in den USA). Energiesparmodus Dieser Monitor bietet eine ausgereifte Energiesparfunktion. Wird ein Energiesparsignal an den Monitor gesendet, so wird der Energiesparmodus aktiviert.
