Betriebsanleitung ECL Comfort 210 / 310, Applikation A267

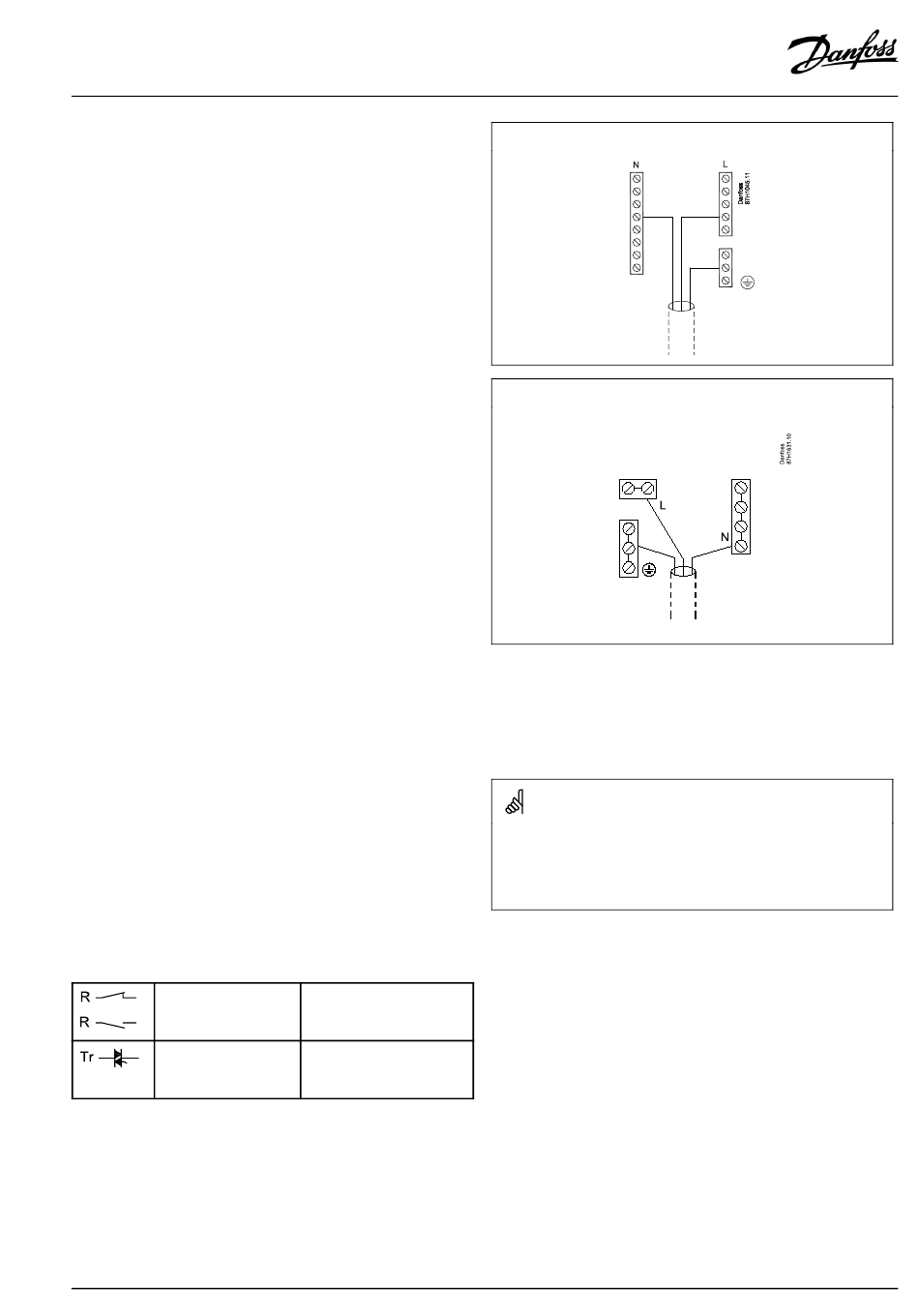

Schließen Sie an die gemeinsame Masseklemme den Schutzleiter
von wichtigen Komponenten (wie z.B. der Pumpe oder der
Stellantriebe für die Regelventile) an.
Für applikationsspezifische Anschlüsse siehe auch die
Einbauanleitung (im Lieferumfang des Applikationsschlüssels
enthalten).
Maximale Belastbarkeit:
Relaisklemmen
Triac-Klemmen
(elektronisches
Relais)
AQ026486454993de-000402
4 (2) A/230 VAC
(4 A für ohmsche Last, 2 A
für induktive Last)
0,2 A/230 VAC
ECL 210/310
ECL 296
Leiterquerschnitt: 0.5 - 1.5 mm²
Durch einen Falschanschluss können die TRIAC-Ausgänge am ECL 210
oder ECL 310 beschädigt werden.
An alle Schraubklemmen dürfen nur maximal 2 Leiter mit einem
Querschnitt von 1.5 mm² angeschlossen werden.
© Danfoss | 2022.12 | 21
