CONSTRUCTA CD30645 Gebrauchs- Und Montageanleitung Seite 14

Hinweis: Das Gehäuse der Dunstabzugshaube kann innerhalb
des Oberschranks verblendet werden. Dabei muss folgendes
beachtet werden:
Der Zwischenboden darf nicht auf das Gehäuse der Dunstab-
■
zugshaube aufgelegt werden.
Die vordere Verblendung darf nicht am Gehäuse befestigt
■
werden.
Die Zugänglichkeit für Filterwechsel und Kundendienst muss
■
vorhanden sein.
Gerätebreite 90cm:
Das Gerät zusätzlich an den seitlichen Oberschränken fest-
schrauben.

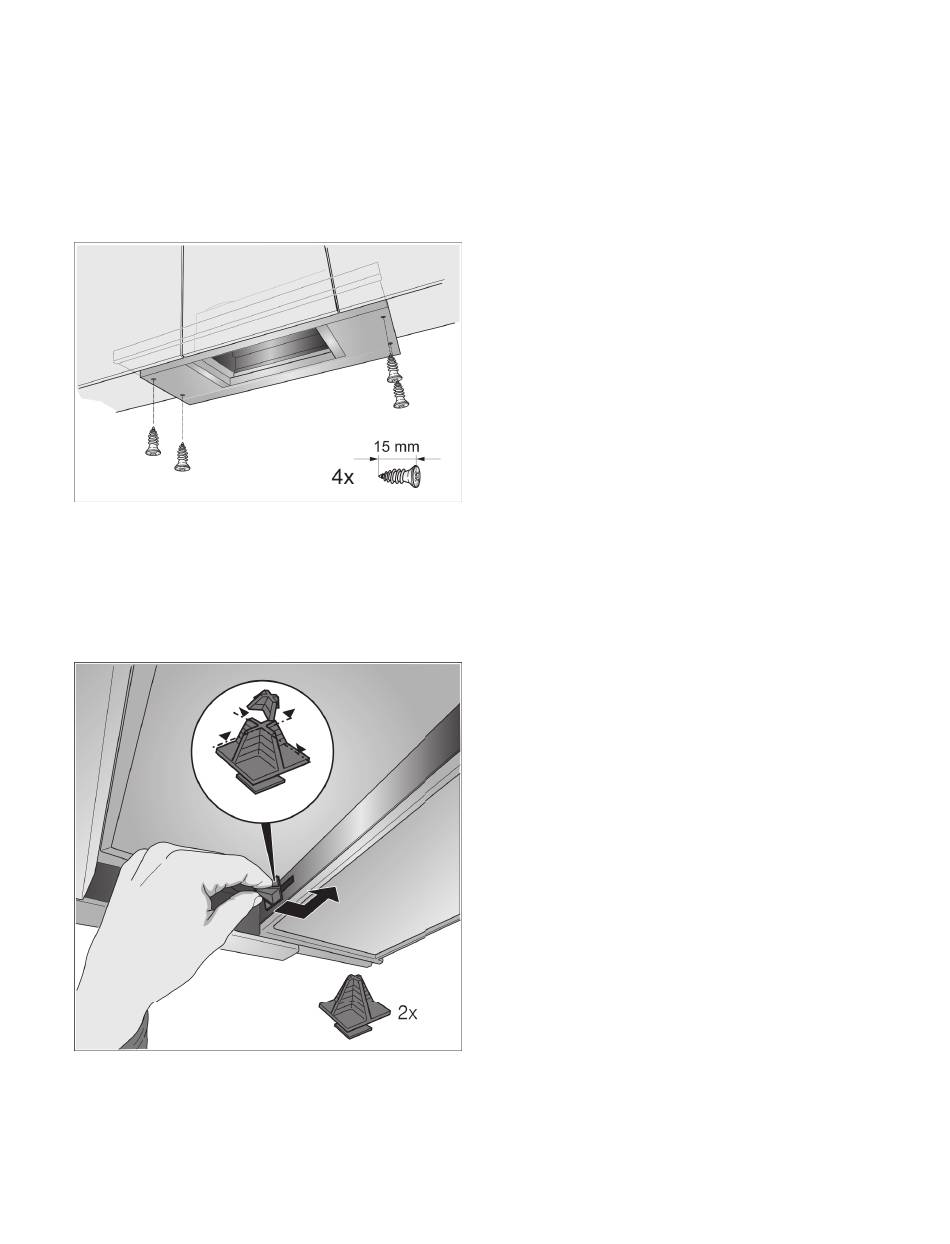

Anschlag des Filterauszugs verändern
Bei einigen Geräteausführungen kann der Anschlag des Filter-
auszugs verändert werden. Bei diesen Geräten liegen
Abstandshalter bei, um die Griffleiste des Gerätes flächenbün-
dig mit dem Einbaumöbel einzustellen.
Filterauszug nach vorne ziehen.
1.
Abstandshalter auf das gewünschte Maß kürzen und in die
2.
vorgegebenen Schlitze stecken.
14
All manuals and user guides at all-guides.com
Rohrverbindungen befestigen
Hinweis: Wird ein Aluminiumrohr verwendet, den Anschlussbe-
reich vorher glätten.
Abluftrohr Ø 150 mm (empfohlene Größe)
Abluftrohr direkt am Luftstutzen befestigen und abdichten.
Abluftrohr Ø 120 mm
Reduzierstutzen direkt am Luftstutzen befestigen.
1.
Abluftrohr am Reduzierstutzen befestigen.
2.
Beide Verbindungsstellen geeignet abdichten.
3.
