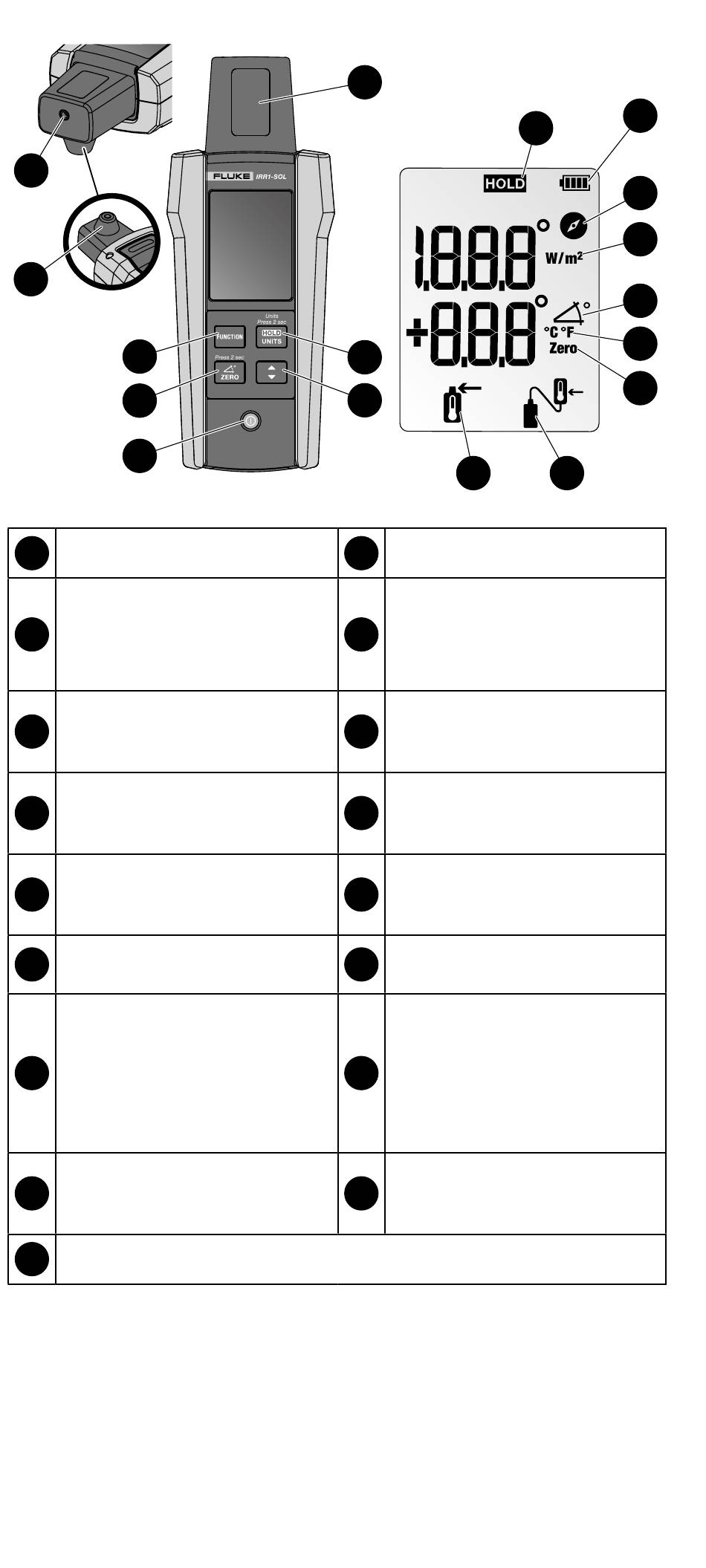

Visão geral do produto
5
4
3
2
1
1
Interruptor
Botão de reajuste do ângulo
* Use a função para medir a
2
diferença de ângulo entre o
painel solar e a superfície
Tecla de função para medidas
3
de Irradiação, Temperatura,
Bússola e Ângulo
Sensor de Temperatura
4
Integrado para medição da
superfície do painel
Soquete da Sonda de
5
Temperatura Externa
Sensor de Irradiação
6
Fotovoltaica
Botão de Fixação para fixar a
medição na tela
*Pressione o botão por 2
7
segundos para ativar o modo
de Alteração das Unidades de
Temperatura
Comutador de Unidades de
8
Temperatura
(Celsius / Fahrenheit)
9
Indicador de Fixação
6
7
8
17
10
Indicação de nível da bateria
Indicador de Função da
11
Bússola
Unidades de Irradiação e
12
Indicador de Função
Indicador de Função do
13
Ângulo
Indicador de Unidades de
14
Temperatura
(Celsius / Fahrenheit)
Indicador de Reajuste do
15
Ângulo
Indicador da Sonda de
16
Temperatura Externa
Indicador de sensor de
17
temperatura integrado
10
9
11
12
13
14
15
16
