Montageort
Einbauhinweise
4
1

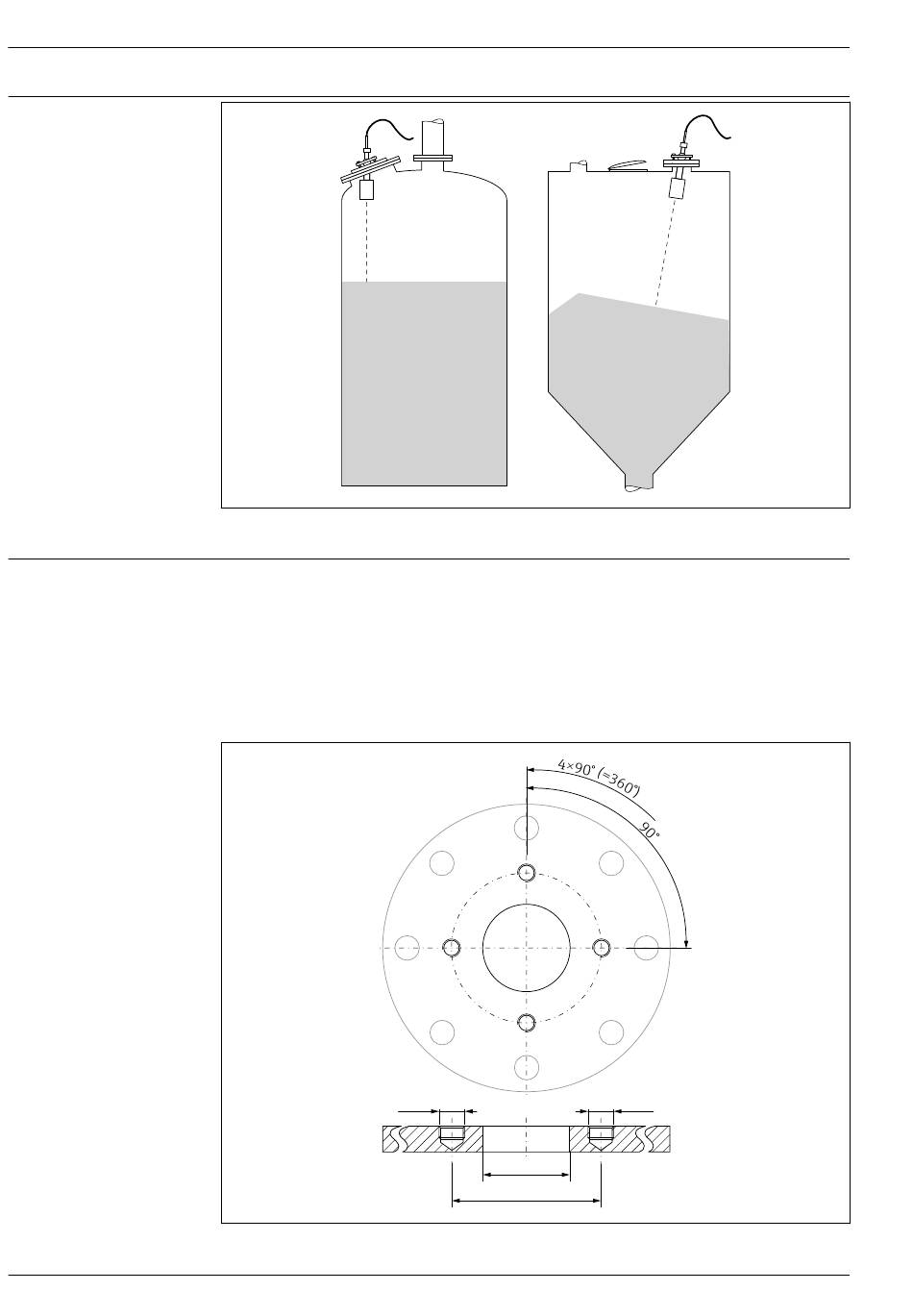

Montagebeispiele für Tank- und Silo-Einbau
• Einschweissflansch
Direkt auf einen passenden Gegenflansch/Montagestutzen bzw. Zwischenflansch schweissbar
• Universalflansch
Direkt auf einen Gegenflansch DN50 oder 2" bzw. Zwischenflansch montierbar
Spezielle Montagehinweise
Bei Montagestutzendurchmesser > DN50 / 2" wird ein Zwischenflansch benötigt.
Der Zwischenflansch muss kundenseitig beigestellt werden.
2
Benötigte Zwischenflanschbearbeitung. Maßeinheit mm (in)
M16
Ø60 (2.36)
Ø125 (4.92)
Ausrichtvorrichtung FAU40
M16
Endress+Hauser
A0045462
A0045436
