Ausrichtvorrichtung FAU40
Montagebedingungen
Endress+Hauser

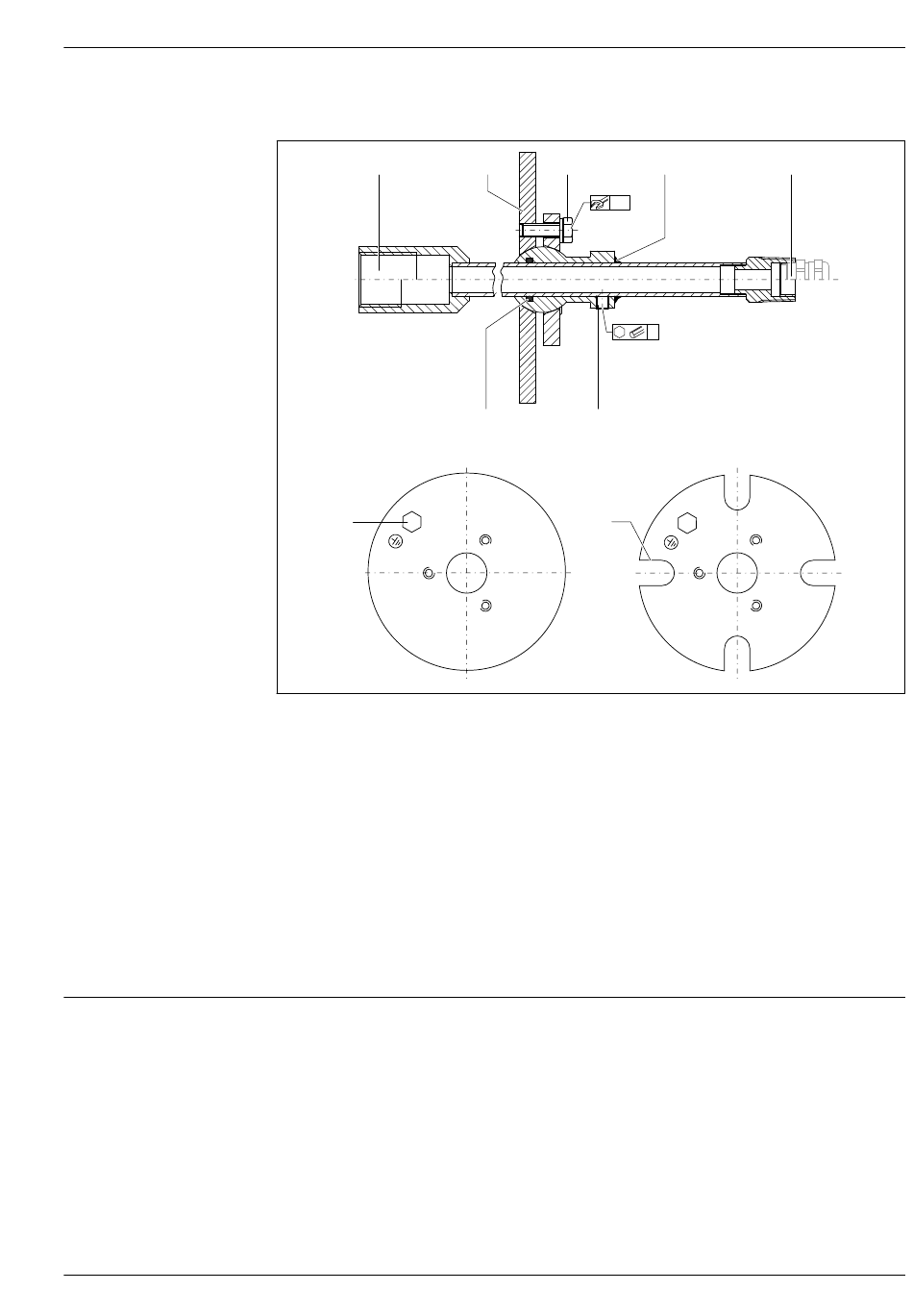

Produktaufbau
1
(2)A
8
1
Sensoranschluss
2
Prozessanschluss
A
Einschweissflansch
B
UNI Flansch
3
Schraube zur Arretierung der Schwenkposition
4
Bereich für kundeneigene Abdichtung
5
Eingang ¾; Kabelverschraubung M20×1.5
6
2 × Innensechskantschrauben zur Arretierung der Höhenverstellung
7
O-Ring
8
Erdungsanschluss
9
Montageaussparung UNI Flansch
Montage
• Für die direkte Montage muss der Durchmesser des Montagestutzens größer als der Sensordurch-
messer sein.
• Bei gut zugänglichen Behältern (z.B. mit Mannloch) kann der Sensor auch von innen montiert
werden und dadurch der Montagestutzendurchmesser kleiner gewählt werden.
• Bei Montagestutzendurchmesser > DN50 / 2" wird ein Zwischenflansch benötigt.
2
3
13
4
7
6
9
5
4
(2)B
A0045350
3
