Anschlußbelegung An Der Anschlußdose Für Anhängevorrichtung; Steuergerät Für Anhängererkennung -J345 Aus- Und Einbauen - Audi A4 2001 Reparaturanleitung

2
10
11
9
12
8
1
13
7
5
6
4
A96–0464
1
2
A96–0465

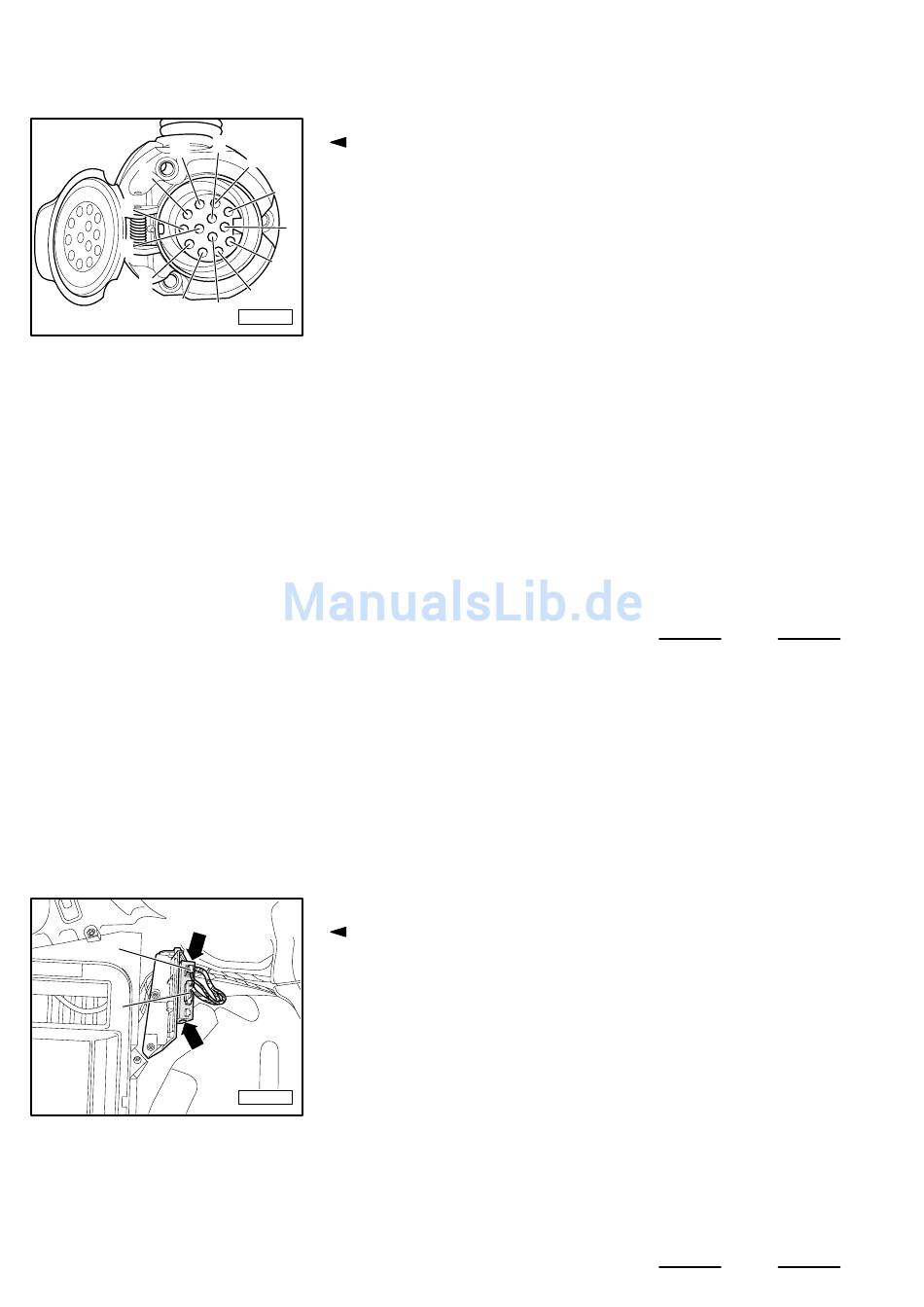

Anschlußbelegung an der Anschluß-
dose für Anhängevorrichtung
1 - Klemme BL (Blinker links)
2 - Klemme NSL (Nebelschlußleuchte)
3 - Klemme 31 (Masse)
4 - Klemme BR (Blinker rechts)
3
5 - Klemme 58 R (Schlußlicht rechts)
6 - Klemme 54 (Bremslicht)
7 - Klemme 58 L (Schlußlicht links)
8 - Klemme RF (Rückfahrlicht)
9 - Klemme 30 a (Batterie +)
10 - nicht belegt
11 - nicht belegt
12 - nicht belegt
Steuergerät für Anhängererkennung
-J345 aus- und einbauen
Ausbauen
Das Steuergerät für Anhängevorrichtung sitzt im Kof-
ferraum links hinter der Seitenverkleidung.
– Bauen Sie die Seitenverkleidung links im Koffer-
raum aus.
⇒ Karosserie-Montagearbeiten Innen; Rep.-Gr. 70
– Trennen Sie die elektrischen Steckverbindungen -1-
und -2-.
– Clipsen Sie das Steuergerät für Anhängererken-
nung -J345 aus dem Halter aus -Pfeile-.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge.
96-43
96-44
