3. Säätökeskus
3.1. Etupaneelin säädöt
A. Ohjelmakello
B. Liukuratsastajat
C. Ajankohdan osoitin
D. Käyrän kaltevuuden valitsin
E. Menoveden minimilämpötilan valitsin
F. Käyrän suuntaissiirron valitsin
G. Menoveden maksimilämpötilan valitsin
H. Säästö-/yölämpötilan valitsin
I. Moottorin kätisyyden valinta, kts 3.6
J. Keltainen valo, säästöohjelma
K. Vihreä valo, päiväohjelma
L. Ohjelmavalitsin
M. Punainen valo, venttiili avautuu
N. Punainen valo, venttiili sulkeutuu
3.2. Käyrien asettaminen
Talokohtaiset toivotut eli talolle sopivat säätökäyrät
asetetaan käyrän kaltevuuden valitsimella D ja käy-
rän suuntaissiirron säätimellä F. Molemmat säädöt
toimivat portaattomasti. Suuntaissiirron vaikutus
menoveteen on *10 *C. Tämä vastaa huoneen läm-
pötilassa noin ± (3-5) *C:tta.
Rakennuksen lämmityskäyrä on riippuvainen itse
rakennuksesta, sen mitoituksista, sijainnista yms.
Siksi ei oikeata käyrää voida tarkasti määrittää etu-
käteen, vaan se etsitään kokeellisesti jokaiselle ra-
kennukselle erikseen.
Lämpötilan muutokset asunnossa tapahtuvat hi-
taasti. Kun käyrään tehdään pieni muutos, kestää
useista tunneista aina vuorokauteen asti, ennen-
kuin huoneen lämpötila vastaa asetettua käyrää.
Uudessa lämpöpattereilla lämmitettävässä talossa
voidaan kokeileminen aloittaa käyrällä 5. Vanhem-
massa talossa saattaa olla tarpeen aloittaa käyrällä
7. Lattialämmityksessä riittää mahdollisesti käyrä
2. Oikea kaltevuus löytyy parhaiten kovemmilla
pakkasilla, sillä silloin käyrien erot ovat suurempia.
Suuntaissiirtoa tarvitaan käyrän hienosäätöön. Jos
esim. aurinko lämmittää taloa keväällä voimakkaas-
ti, voidaan käyrää hieman laskea suuntaissiirrolla.
Syksyllä ja talvella varsinkin tuulisina päivinä voi-
daan käyrää vastaavasti hieman nostaa.

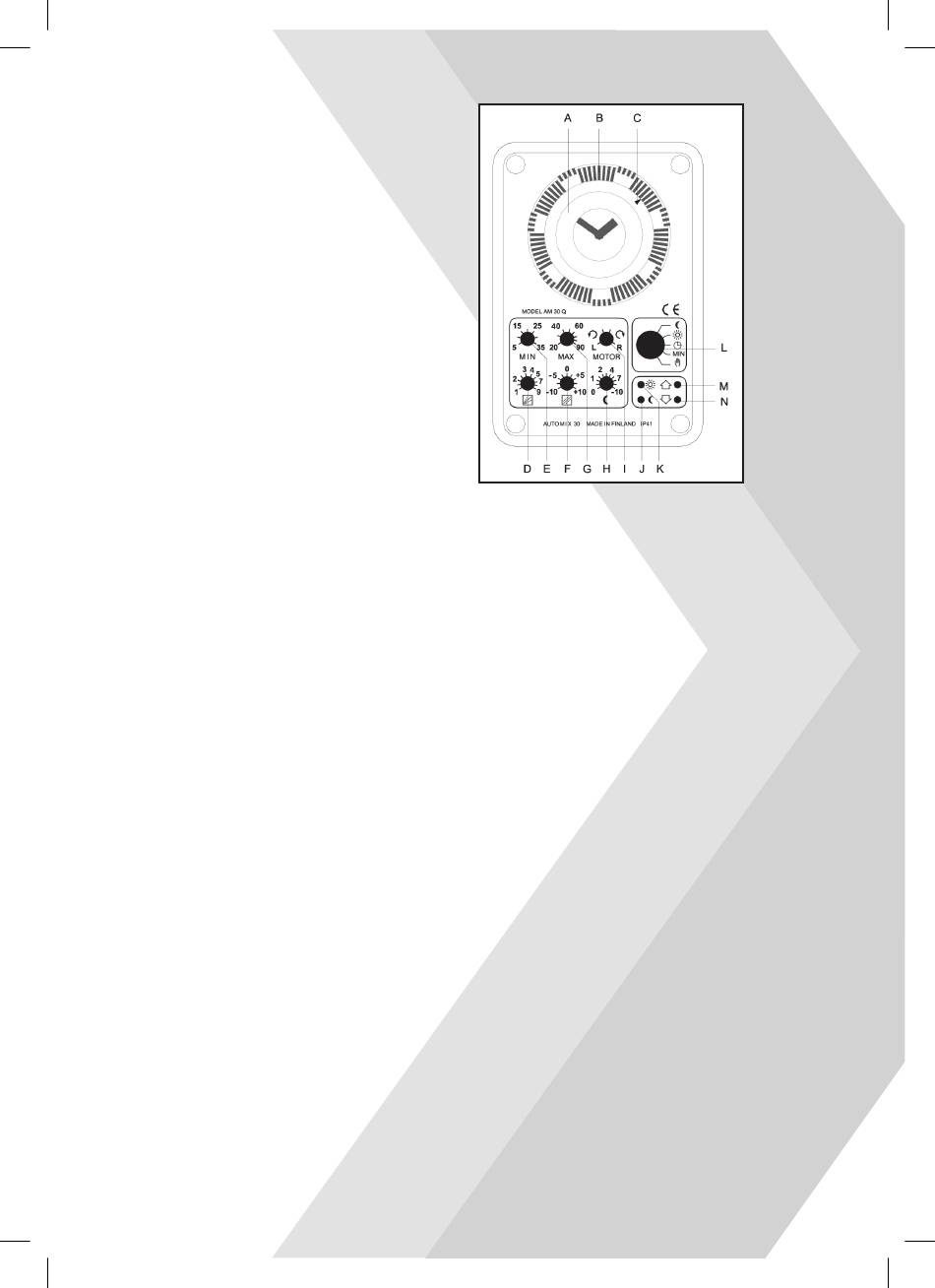

Kuva 2. Säätökeskuksen etupaneeli
(kuvassa Automix 30Q).
3.3. Säästö-/yölämpötilan asettaminen,
ohjelmakello
Säästö- eli yölämpötilan suuruus ja kesto valitaan
hieman eri tavoin valitusta yhdistelmästä riippuen.
Automix 30E ilman huoneyksikköä. Tässä mallissa
on sisäänrakennettu elektroninen ohjelmakello.
Toivottuna säästö-/yölämpötilan alkamisajankoh-
tana käännetään ohjelmavalitsin (kts. kuva 3) kello-
asentoon. Tästä hetkestä lähtien alenee menoveden
lämpötila 7 tunniksi säätimestä H valitun asteluvun
verran. Tämän 7 tunnin jälkeen menoveden lämpö-
tila nousee taas normaalille tasolle, kuitenkin niin
että yhden tunnin ajan menoveden lämpötila on
yhtä monta astetta normaalilämpötilaa korkeampi
kuin valittu säästölämpötila oli normaalilämpötilaa
alhaisempi. Tämä yhden tunnin ns. booster toimin-
to nopeuttaa hieman asunnon lämpötilan nousua
normaalille tasolle. Automix 30E voidaan haluttaes-
sa varustaa huoneyksiköllä Automix RA, RB tai RC.
Automix 30Q sisältää viikko-ohjelmakellon. Tällä
kellolla valitaan säästö-/yölämpötilan ajankohdat
työntämällä kellon kehällä olevia ns. liukuratsastajia
B ulospäin (kuva 2). Kun ohjelmakellon ulkokehälle
asetetut liukuratsastajat tulevat nuolen C kohdalle,
laskee menoveden lämpötila säätimellä H valitun
astemäärän verran alemmas. Esim 5 *C:n lasku me-
noveden lämpötilassa alentaa huoneen lämpötilaa

suomi
